Замена платы цепи кнопки затвора и питания Fujifilm FinePix T500

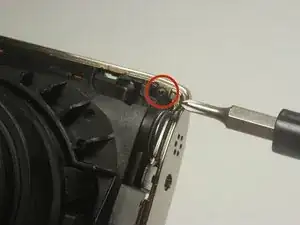

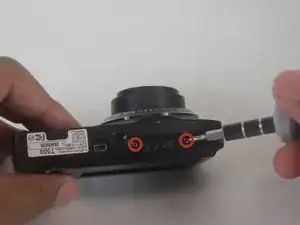

Выверните шесть винтов с крестообразным шлицем 3.5 мм из внешнего корпуса.

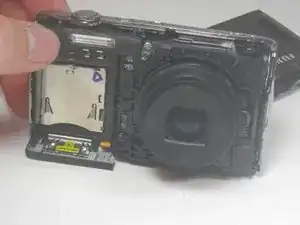

Откройте отсек для батареи и извлеките батарею.

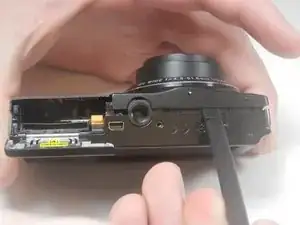

Осторожно откиньте переднюю половину корпуса от камеры.

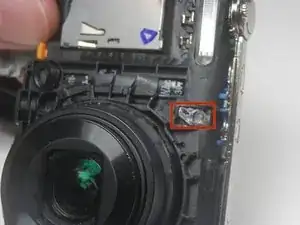

Особое внимание уделите крышке датчика — небольшому куску полупрозрачного пластика — она может выпасть из посадочного места. Если это произойдёт, верните её на исходное место.

Отоприте заднюю половину корпуса от камеры.

Будьте осторожны при обращении с камерой без корпуса, так как ЖК-экран ни к чему не прикреплён.

Поднимите ЖК-экран и извлеките его из камеры.

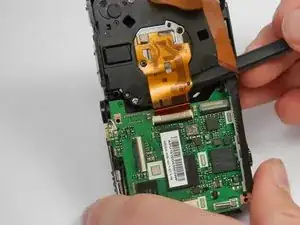

Найдите защёлку, фиксирующую ленточный кабель, соединяющий экран с материнской платой. С помощью лопатки аккуратно поднимите защёлку, чтобы освободить ленту. Осторожно отсоедините экран от материнской платы.

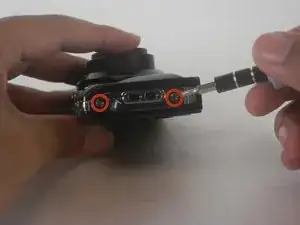

Выверните винт с крестообразным шлицем 3.5 мм в углу камеры.

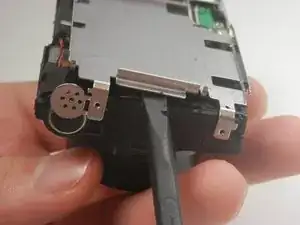

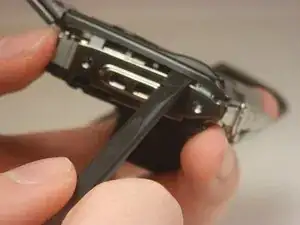

Отожмите центральную часть корпуса камеры. Разделите верхнюю и боковую секции по отдельности перед полным снятием корпуса.

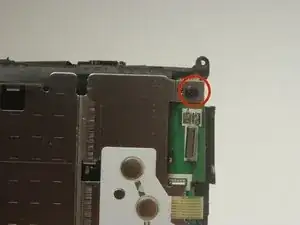

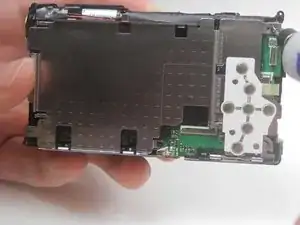

Выверните два винта с крестообразным шлицем 3.5 мм в металической пластине.

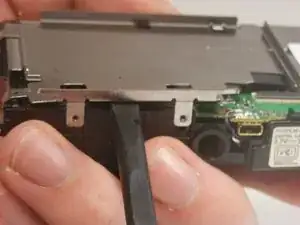

Подденьте металлическую пластину лопаткой и извлеките её.

Отогните полосу чёрной ленты, чтобы открыть проходящие красный и чёрный провода.

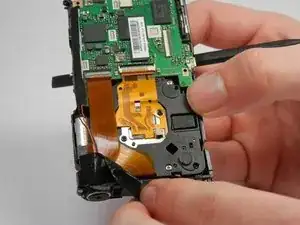

Отсоедините оранжевую ленточную шлейф-ленту, аккуратно потянув за неё.

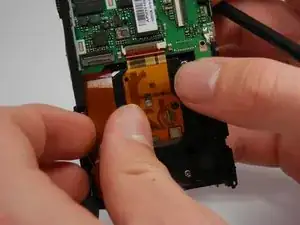

Отсоедините золотую ленточную шлейф-ленту, аккуратно поддев её лопаткой.

Теперь объектив можно просто выдавить из его гнезда.

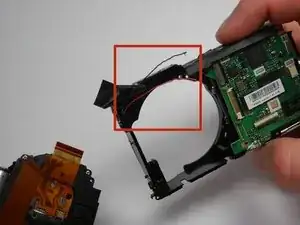

Ранее оголённые чёрный и красный провода могут мешать при снятии объектива и могут порваться. Если это произойдёт, при повторной сборке потребуется припаять эти провода на место.

Используйте пинцет, чтобы отогнуть пластиковое покрытие верхней части камеры.

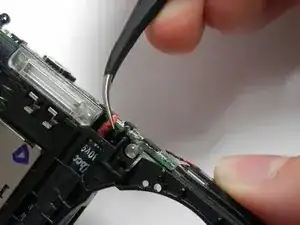

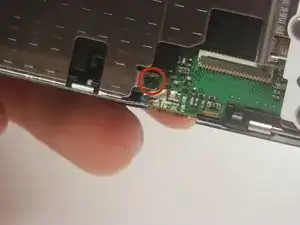

Используйте пинцет, чтобы отключить как красный, так и чёрный провода, расположенные рядом с вспышкой камеры.

Эти провода потребуется припаять обратно при повторной сборке.

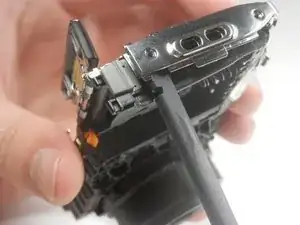

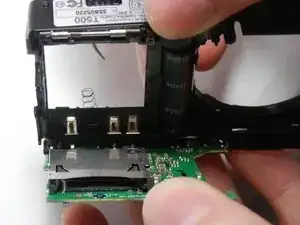

Подденьте верхнюю плату лопаткой и снимите её.

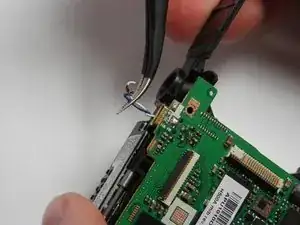

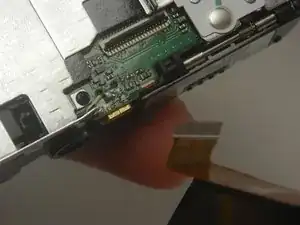

Используйте пинцет, чтобы отсоединить синие и белые провода на нижней стороне камеры.

Эти провода потребуется припаять обратно при повторной сборке.

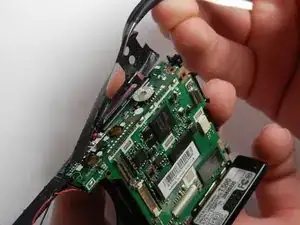

Выдавите материнскую плату из корпуса камеры.

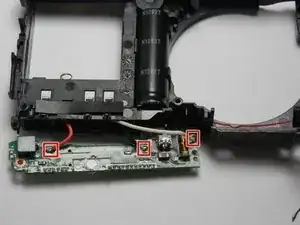

Отпаяйте красный, чёрный и белый провода от платы, которую вы сняли ранее.

Вам придётся припаять эти провода в тех же точках на новой плате. Снятие материнской платы облегчает доступ к проводам и исключает риск повреждения материнской платы во время паяльных работ.
