Замена дискеты команд на Fujifilm FinePix S9500
Это руководство по замене диска команд на камере Fujifilm FinePix S9500. Диск команд позволяет настраивать скорость затвора и диафрагму. В этом руководстве показано, как удалить верхнюю часть корпуса и металлическую сборку, подключенную к диску команд, для замены.
Шаг 1
Найдите и удалите два винта. Они размером M1.7 x 5.0.
Первый винт находится ниже и слева от диска команд на задней панели камеры.
Второй винт расположен с правой стороны камеры, справа от крепления ремня.
Шаг 2
Чтобы получить доступ к вспышке на камере, найдите кнопку с левой стороны и нажмите ее, чтобы открыть.
Важно, чтобы вспышка была открыта, чтобы избежать каких-либо помех во время разборки.
Шаг 3
Чтобы открыть корпус, аккуратно поднимите вверх в области прямо под диском команд своим большим пальцем.
Верхняя часть должна приподняться, но не полностью отсоединяться.
Чтобы освободить защелку, расположенную слева от диска команд и у основания вспышки, поместите большой палец справа от диска команд и поднимите его под углом 45° к вспышке.
Шаг 4

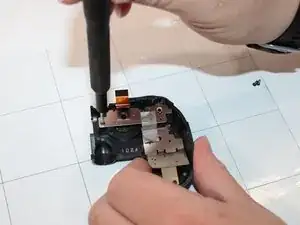

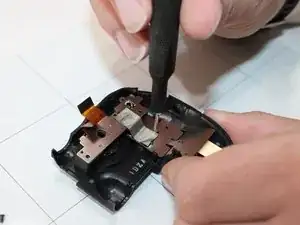

Удалите четыре винта с крестообразной головкой (M1.7 x 5.0) на задней стороне металлической скобы.
Шаг 5

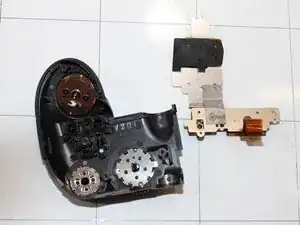

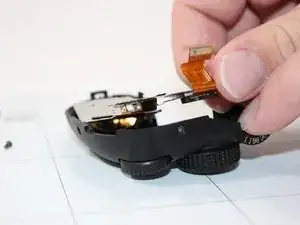

Удалите металлическую сборку, которая была освобождена винтами.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
