Замена материнской платы FujiFilm FinePix XP50

Используя шестигранную отвёртку 1,5 мм, удалите два шестигранных винта длиной 3,0 мм на передней стороне камеры.

Используя крестовую отвёртку №00, удалите два винта длиной 3,0 мм в нижней части передней панели.

Используя крестовую отвёртку №00, удалите три винта длиной 3,0 мм в нижней части камеры, ближе к задней стороне.

Используя крестовую отвёртку №00, удалите два винта длиной 3,0 мм на задней стороне камеры. Это позволит снять кольцо для ремня камеры и заднюю крышку.

Используя крестовую отвёртку №00, удалите два винта длиной 3,0 мм.

Используя шестигранную отвёртку 1,5 мм, удалите шестигранный винт длиной 3,0 мм на верхнем краю серебристой панели.

Используя крестовую отвёртку №00, удалите винт длиной 3,0 мм на нижнем краю.

После удаления обоих винтов серебристый боковой кожух сдвинется и снимется.

Вручную отогните четыре защёлки, расположенные по бокам камеры.

Четвёртая защёлка скрыта за крышкой отсека батарейки. Чтобы получить к ней доступ, см. инструкцию Замена батареи в Fujifilm FinePix XP50.

Используя крестовую отвёртку №00, удалите семь винтов длиной 3,0 мм.

Удалите оставшиеся пять винтов длиной 3,0 мм, которые соединяют заднюю крышку и панель управления.

Задняя панель теперь отделена от камеры.

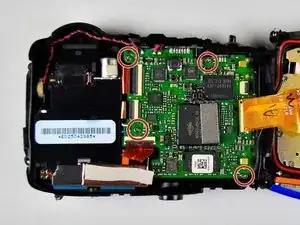

Используя крестовую отвёртку №00, удалите четыре винта длиной 3,0 мм, удерживающих материнскую плату.

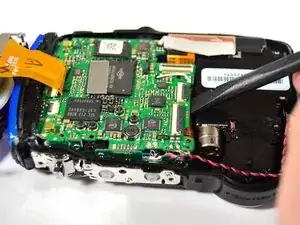

Вставьте лопатку между боковой панелью корпуса и материнской платой.

Двигайте лопаткой вверх, чтобы поддеть материнскую плату и вынуть её из пластикового корпуса. Обойдите таким образом всю материнскую плату, пока она не освободится.

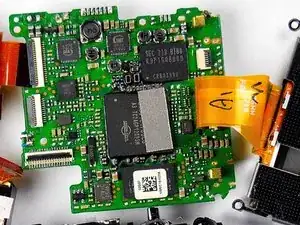

К материнской плате припаяны четыре провода. Отсоедините эти провода от материнской платы, отпаяв их. Это позволит освободить материнскую плату.

Инструкции по отпаиванию см. в статье Как паять и отпаивать соединения
