Снятие верхней крышки корпуса Fujifilm FinePix S9500
В этом руководстве описывается процесс снятия верхней крышки корпуса фотокамеры Fujifilm FinePix S9500. Чтобы заменить компоненты камеры, необходимо сначала снять верхнюю крышку корпуса. В данном руководстве приведены инструкции для выполнения этой задачи.
Шаг 1
Найдите и удалите два винта. Они имеют размер M1,7 × 5,0 мм.

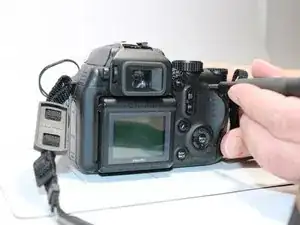

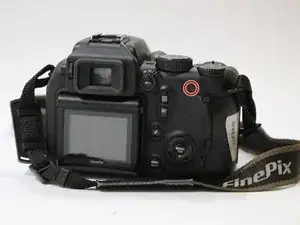

Первый винт находится под и слева от командного диска на задней панели камеры.

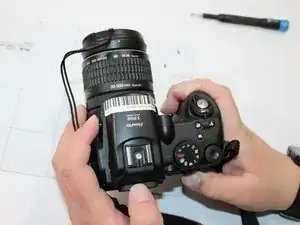

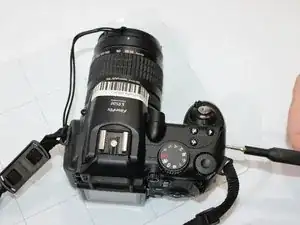

Второй винт расположен с правой стороны камеры, справа от крепления ремня.
Шаг 2

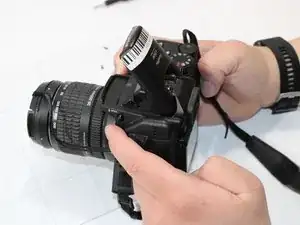

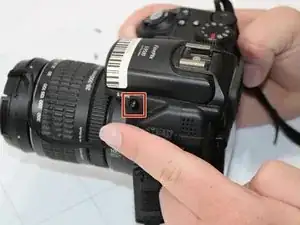

Чтобы получить доступ к вспышке камеры, найдите кнопку с левой стороны и нажмите её, чтобы открыть.

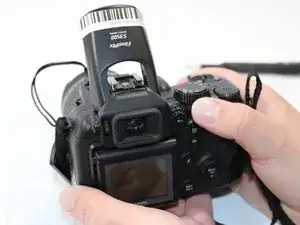

Важно полностью открыть вспышку, чтобы избежать помех во время разборки.
Шаг 3

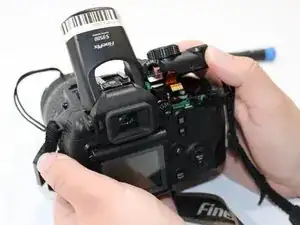

Чтобы открыть корпус, аккуратно нажмите вверх в области чуть ниже командного диска большим пальцем.

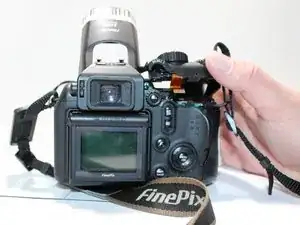

Верхняя часть должна приподняться, но не полностью отсоединяться.
Чтобы отпустить защёлку, расположенную слева от командного диска и в основании вспышки, поместите большой палец справа от командного диска и нажмите вверх под углом 45° в направлении вспышки.
Завершение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
