Замена экрана Fujifilm FinePix S9500
Это руководство по замене экрана на фотоаппарате Fujifilm FinePix S9500. Экран — это цифровой дисплей, позволяющий пользователю настраивать параметры и просматривать снимки на карте памяти. В этом руководстве показано, как снять верхнюю крышку и заднюю часть корпуса фотоаппарата, чтобы получить доступ к экрану для его замены.
Шаг 1
Найдите и удалите два винта. Их размер — M1.7 × 5.0.
Первый винт находится под и слева от командного диска на задней панели фотоаппарата.
Второй винт — на правой стороне фотоаппарата, справа от крепления ремня.
Шаг 2
Чтобы получить доступ к вспышке фотоаппарата, найдите кнопку с левой стороны и нажмите её, чтобы открыть крышку.
Необходимо открыть вспышку, чтобы избежать помех во время разборки.
Шаг 3
Чтобы открыть корпус, аккуратно нажмите вверх в области сразу под командным диском большим пальцем.
Верхняя часть должна подняться, но не полностью отделяться.
Чтобы освободить защёлку, расположенную слева от командного диска и у основания вспышки, поместите большой палец справа от командного диска и нажмите вверх под углом 45° в направлении вспышки.
Шаг 4
На правой стороне фотоаппарата находятся четыре винта, которые необходимо удалить.
Первые два винта находятся внутри отсека карты памяти, а другой — непосредственно над петлёй отсека карты памяти.
Один винт расположен у основания вспышки. Последний — позади диска блокировки экспозиции (AE-L).
Шаг 5
На нижней части фотоаппарата находятся четыре крестообразных винта M1.7 × 3.5, которые необходимо удалить.
Шаг 6
На левой стороне фотоаппарата находится крышка разъёма USB. Над ней расположены два винта.
Также ещё один винт расположен на левой стороне у основания вспышки, его необходимо удалить.
Шаг 7

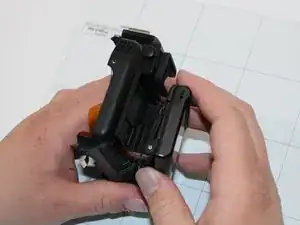

Чтобы снять заднюю крышку, найдите место слева, куда можно поместить большой палец, и потяните крышку на себя. На ней должно быть 15 маленьких выемок, разделённых на три ряда по четыре и один ряд из трёх.
После того как задняя крышка ослабнет, Вы заметите провод, который нужно отключить. Этот провод подключён к динамику. Аккуратно извлеките разъём из его держателя.
Шаг 8
Слева от диска блокировки экспозиции (AE-L) находится распорка, которую необходимо снять. Удалите винт с этой панели.
Отключите белый шлейф ЖК-дисплея от задней части корпуса фотоаппарата и оранжевый шлейф ЖК-дисплея от основного корпуса, чтобы разделить фотоаппарат. Начните с аккуратного отсоединения белого шлейфа дисплея от задней части фотоаппарата, затем отключите оранжевый шлейф от основного корпуса фотоаппарата.
Шаг 9

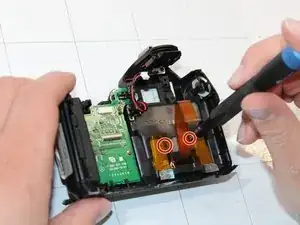

Удалите два крестообразных винта M1.7 × 2.5, расположенные с левой и правой сторон оранжевого шлейфа ЖК-дисплея.

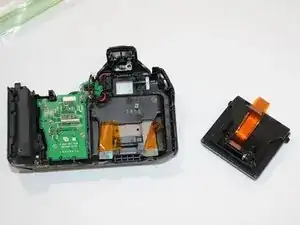

Снимите сборку дисплея.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
