Замена ЖК-экрана FujiFilm FinePix XP50

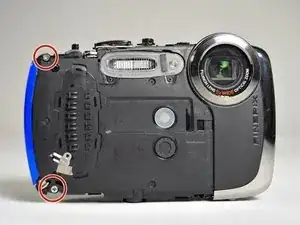

С помощью шестигранной отвертки 1,5 мм отвинтите два шестигранных винта 3,0 мм на передней части камеры.

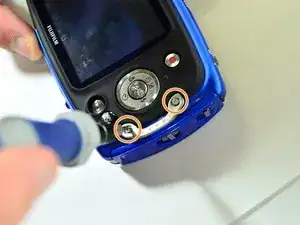

С помощью крестовой отвертки Phillips #00 отвинтите два винта 3,0 мм на нижней части передней панели.

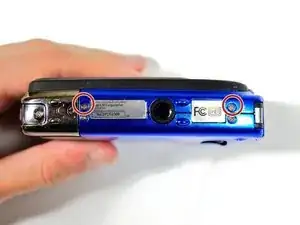

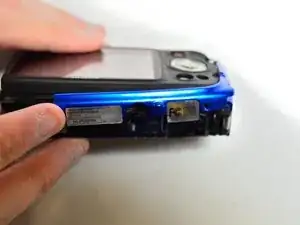

С помощью крестовой отвертки Phillips #00 отвинтите винты 3,0 мм на нижней части камеры ближе к задней стороне.

С помощью крестовой отвертки Phillips #00 отвинтите два винта 3,0 мм на задней части камеры. Это позволит снять крепление для ремешка и заднюю крышку.

С помощью крестовой отвертки Phillips #00 отвинтите два винта 3,0 мм.

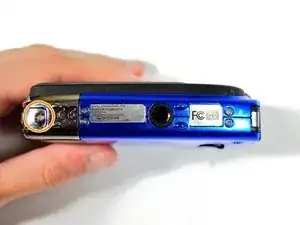

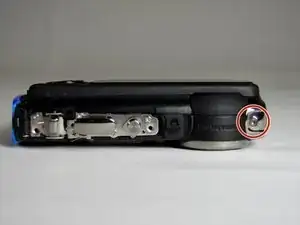

С помощью шестигранной отвертки 1,5 мм отвинтите шестигранный винт 3,0 мм на верхнем крае серебристой панели.

С помощью крестовой отвертки Phillips #00 отвинтите винт 3,0 мм на нижнем крае.

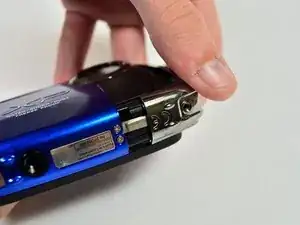

После удаления обоих винтов серебристая боковая панель сдвинется и снимется.

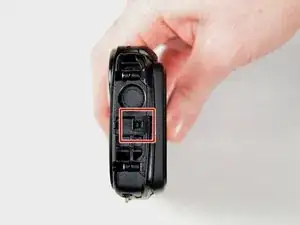

Отстегните вручную четыре защёлки, расположенные по бокам камеры.

Четвёртая защёлка скрыта крышкой отсека батареи. Чтобы добраться до защёлки, смотрите Замена батареи Fujifilm FinePix XP50 для инструкций.

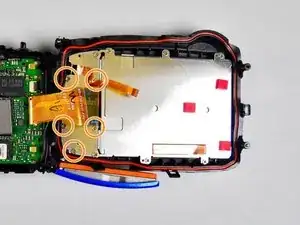

С помощью крестовой отвертки Phillips #00 отвинтите семь винтов 3,0 мм.

Удалите оставшиеся пять винтов 3,0 мм, которые удерживают задний корпус и панель управления вместе.

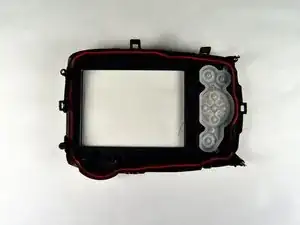

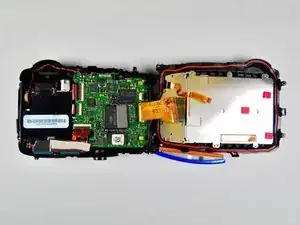

Задняя панель теперь отделена от камеры.

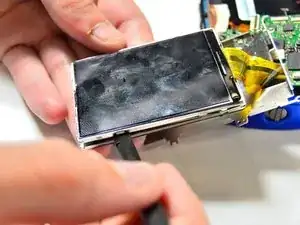

Возьмите лопатку и задвиньте её между экраном и рамкой.

Медленно продвигайтесь по периметру экрана лопаткой, лишь немного отделяя экран от рамки.

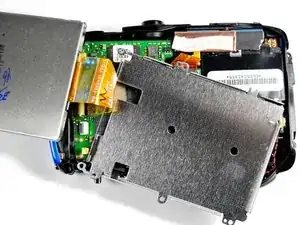

Снова возьмите лопатку и задвиньте её в более тонкую рамку, чтобы поддеть ЖК-экран и отделить его от рамки.

Продвигайтесь лопаткой по периметру, лишь немного отделяя экран от рамки.

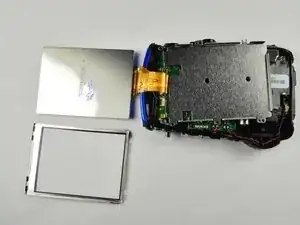

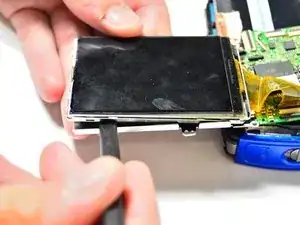

Очень аккуратно задвиньте лопатку между ЖК-экраном и очень тонкой и хрупкой рамкой.

Очень осторожно проведите лопаткой по периметру рамки, не прикладывая чрезмерной силы. В противном случае экран будет повреждён.

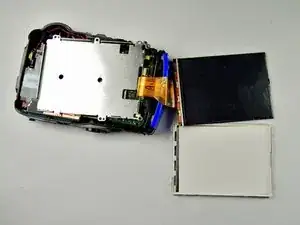

Отсоедините ЖК-экран от материнской платы, отсоединив оранжевую шлейфовую ленту.
