Замена динамика Fujifilm FinePix S8630

Выкрутите винты M3 x 4 мм с нижней части устройства, как указано на изображении, с помощью биты отвёртки с крестообразным шлицем J0.

Используйте крестовую отвёртку, чтобы выкрутить винты M3 x 4 мм с левой стороны устройства, как указано на изображениях.

Используйте крестовую отвёртку, чтобы выкрутить винты M3 x 4 мм с правой стороны устройства, как указано на изображениях.

Используйте крестовую отвёртку, чтобы выкрутить винты M3 x 4 мм с крышки вспышки камеры, как указано на изображении.

Снимите пластиковую накладку с крышки вспышки, аккуратно потянув за неё или воспользовавшись пластиковой открывалкой.

Откиньте крышку вниз, чтобы получить доступ и выкрутить последний винт M3 x 4 мм с помощью крестовой отвёртки.

Используйте пластиковую открывалку, чтобы разъединить заднюю и переднюю части корпуса камеры.

После разъединения снимите заднюю крышку камеры руками.

Для снятия задней крышки потребуется приложить небольшое усилие.

После снятия задней крышки поверните крышку отсека батареи по часовой стрелке — она легко снимётся.

Аккуратно потяните за язычок, чтобы извлечь его из материнской платы, после чего легко снимите экран.

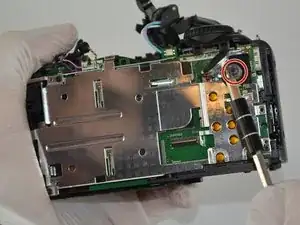

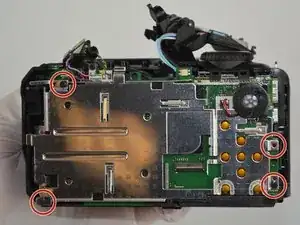

С помощью крестовой отвёртки выкрутите винты с металлического экрана.

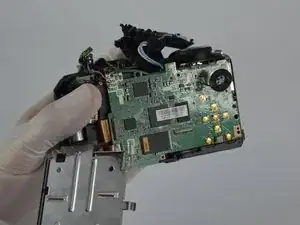

Снимите металлический экран.

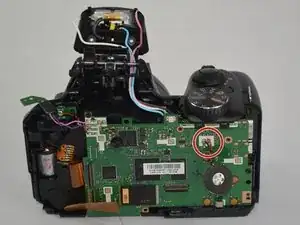

Найдите динамик и аккуратно отсоедините его от материнской платы. Он закреплён только на клею.

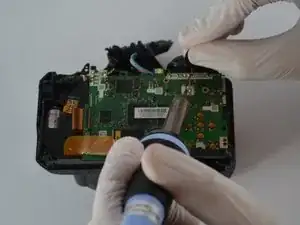

Определите место подключения динамика к материнской плате и отпаяйте оба соединения.

Руководство по пайке: Как паять и демонтировать паяные соединения
