Замена GPS в Canon PowerShot SX280 HS

Перед разборкой устройства убедитесь, что у Вас есть:

Выключенная камера.

Извлечённый аккумулятор для снижения риска удара электричеством.

Выключите камеру, нажав и удерживая кнопку ON/OFF, расположенную на верхней части корпуса.

Теперь, когда камера выключена, можно извлечь аккумулятор.

Плотно нажмите пальцем на крышку отсека аккумулятора и сдвиньте её вправо.

Когда крышка откроется, станет видна небольшая оранжевая защёлка. Сдвиньте эту защёлку вниз, чтобы освободить аккумулятор.

Теперь можно приступать к выкручиванию внешних винтов. Их удаление позволит снять корпус камеры. Потребуется отвертка Phillips #00.

С левой стороны камеры находятся два винта, отмеченные на фотографии. Снимите эти винты в первую очередь.

С правой стороны камеры также находятся два винта, отмеченные на фотографии. Снимите эти винты следующим.

Наконец, на нижней части находятся два винта, которые нужно удалить — они отмечены на фотографии.

После снятия внешних винтов можно снять корпус.

Осторожно разъедините корпус и основание камеры. Корпус разделится на две части.

Не оставляйте корпус снятым слишком долго, так как пыль может попасть внутрь камеры и нарушить её работу.

Теперь можно установить новый корпус камеры. Как отмечалось выше, не оставляйте корпус снятым слишком долго, так как это может повредить важные компоненты камеры.

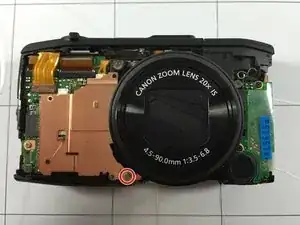

После снятия корпуса устройство должно выглядеть так.

С помощью отвертки Phillips #00 удалите винт размером .05/.102 с защитной пластины, закрывающей плату.

После удаления винта пластина должна легко подняться.

Схватите верхнюю часть корпуса за боковые стороны с умеренной силой и потяните вверх.

Это отсоединит внутренние пластиковые защёлки и освободит корпус, в результате чего он будет снят.

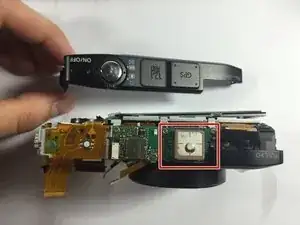

Теперь компонент GPS станет видимым и доступным.

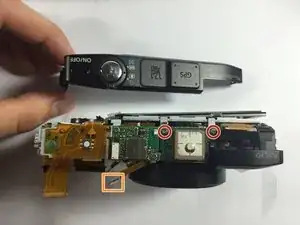

Снимите вкладку, расположенную и соединённую с передней частью камеры.

Используйте отвертку Phillips #00, чтобы удалить два винта размером .05/.102.

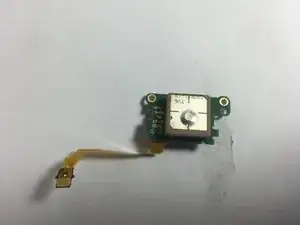

После удаления винтов модуль GPS можно извлечь.

Теперь он готов к установке нового запчасти.
