Замена ЖК-экрана Canon PowerShot SX280 HS
Данное руководство научит вас, как заменить сломанный или изношенный ЖК-экран Canon PowerShot SX280 HS. В нем показано, как снять и установить новый экран. Процесс безопасный и легкий. Он не требует специальных навыков.
Шаг 1

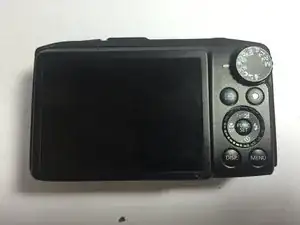

Выключите камеру и извлеките аккумулятор.
Шаг 2
Используйте отвертку Philips #00, чтобы удалить два винта длиной 3.4 мм с левой стороны камеры.
Шаг 3

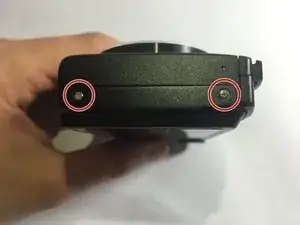

Используя ту же отвертку, удалите два винта длиной 3.4 мм на нижней части камеры.
Шаг 4

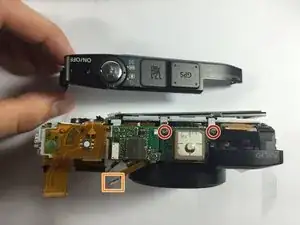

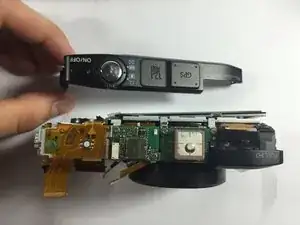

Поднимите маленькую пластиковую вкладку, расположенную на передней части камеры, чтобы снять крышку GPS.
Шаг 5
Используя ту же отвертку Philips, удалите два винта, которые удерживают ЖК-экран.
Снимите другую маленькую вкладку, прикрепленную к ЖК-экрану.
Шаг 6

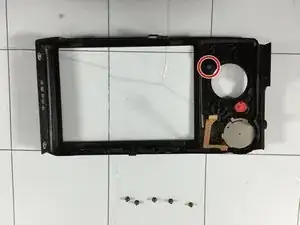

При снятии пластикового корпуса не вытаскивайте его полностью. Сначала отсоедините маленькую вкладку и убедитесь, что ничего другого не прикреплено к корпусу.
Шаг 7

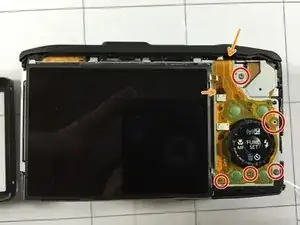

Чтобы удалить вкладки с камеры, снимите все винты.
Медленно поднимите экран из камеры, используя вкладки.
Шаг 8
Используйте вкладки, обведенные красным, чтобы медленно снять ЖК-экран.

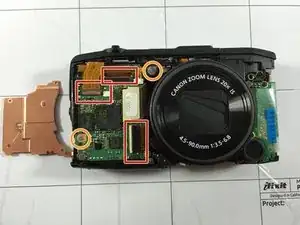

Удалите винты, чтобы снять материнскую плату камеры.
Шаг 9

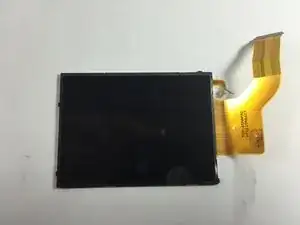

Вставьте заменяющий ЖК-экран.
Убедитесь, что длинная лента прикреплена к оригинальному месту.
Шаг 10
Для сборки устройства следуйте шагам с 2 по 9 в обратном порядке.
Перевод руководства с ifixit.com
