Замена ЖК-экрана Canon Powershot SX30 IS

Поверните камеру так, чтобы задняя часть была обращена к Вам.

Оттяните ЖК-экран на себя, чтобы открыть его,

Отвинтите два винта 3 мм, показанные на левой стороне панели ЖК-экрана, используя крестовую отвертку.

Отвинтите два винта 3 мм, показанные на правой стороне панели ЖК-экрана.

С помощью пластикового инструмента для вскрытия снимите заднюю крышку передней панели ЖК-экрана.

Снимите заднюю панель ЖК-экрана и пластиковый защитный кожух проводов. Затем установите обратно заднюю панель.

Отвинтите винт 2 мм на внешнем крае панели

Отвинтите винт 3 мм на внутреннем крае панели. Это удобно сделать, повернув экран перпендикулярно корпусу камеры, но будьте осторожны, чтобы не повредить провода или плату.

Панель легко отвалится.

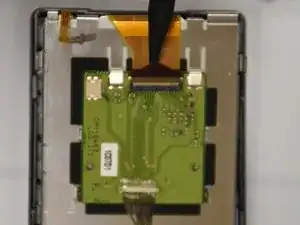

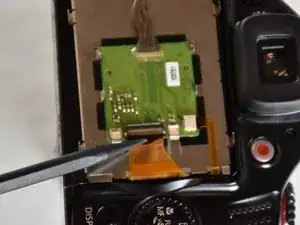

Используйте лопатку, чтобы снять золотистый ленточный кабель.

Это делается путём поднятия маленькой чёрной защёлки, удерживающей ленточный кабель на месте.

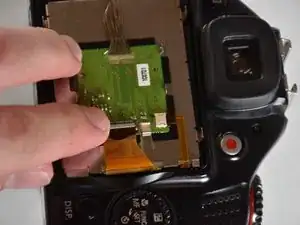

Используйте пинцет, чтобы снять второй ленточный кабель.

Лучше всего захватывать у основания и тянуть прямо от платы.

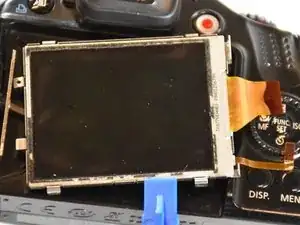

Поднимите ЖК-экран из металлического корпуса.

Особенно просто это сделать, если провести пластиковым инструментом вдоль нижней части корпуса.

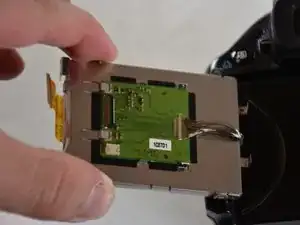

Когда экран выйдет, замените его на новый.

Установите провода обратно на плату.

Большой кабель можно установить, аккуратно поместив провод в слот и затем защёлкнув фиксатор.

Малый кабель следует вернуть в плату с помощью пинцета, чтобы избежать изгиба на краю.

Для завершения выполните предыдущие шаги в обратном порядке, чтобы всё вернуть на место.
