Замена заднего корпуса камеры Canon Powershot SX30 IS

Установите камеру так, чтобы была видна правая сторона, как показано.

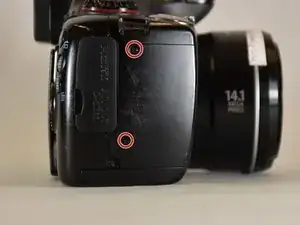

Открутите два винта по 6 мм, используя отвертку.

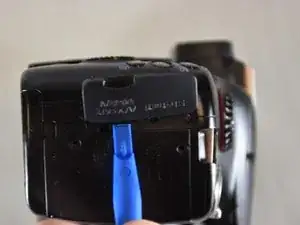

Снимите пластиковую крышку, нажав на центр петли и потянув за крышку с помощью лопатки.

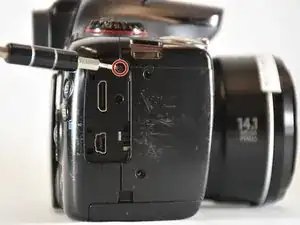

Затем открутите единственный винт 6 мм, который находится под пластиковой крышкой.

Поверните камеру так, чтобы была видна нижняя часть, как показано.

Открутите три винта по 4 мм, окрашенные в красный, используя отвертку.

Открутите один винт по 6 мм.

Не трогайте винт, окрашенный в жёлтый, его снятие не требуется. (Примечание: верхний правый жёлтый винт должен быть снят)

Поверните камеру так, чтобы была видна задняя сторона, как показано.

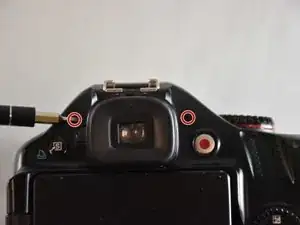

Открутите два винта по 6 мм.

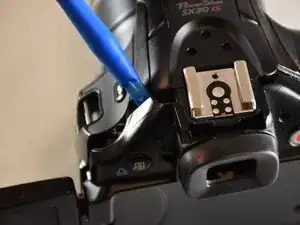

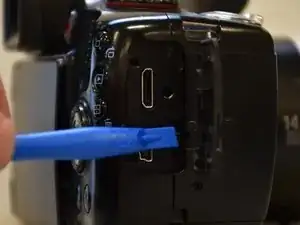

Аккуратно снимите заднюю крышку с помощью лопатки.

Будьте осторожны, так как провод внутри хрупкий.

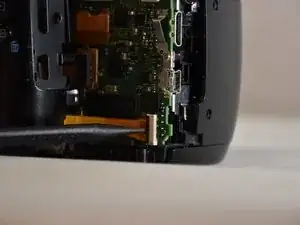

Отсоедините провод, подняв маленькую чёрную планку, которая его удерживает на основном корпусе камеры.

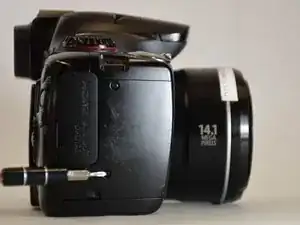

Установите новую крышку на камеру.

Подключите провод к новому заднему корпусу.
