Ремонт отсутствующих сегментов дисплея Ricoh GR-1

Я решил попытаться разработать и заказать небольшую партию гибких печатных плат в качестве замены хрупкой ленточной платы — ахиллесовой пяты всех GR-1;

Если кто-то готов пожертвовать свой нерабочий GR-1 для этого проекта, я постараюсь подготовить исходные данные для производства гибкой печатной платы (Gerber-файл) и заказать небольшую партию плат. Затем я сделаю файлы общедоступными с открытым исходным кодом.

Кто-нибудь готов пожертвовать корпус GR-1? Я оплачу доставку и предложу одну из новых ленточных плат в качестве вознаграждения.

Отказ от ответственности: это пока только идея, и я не могу гарантировать, что это сработает. Однако если всё получится так, как я надеюсь, это сможет вернуть к жизни сотни деформированных GR-1 с проблемными линиями ЖК-дисплея или видоискателя.

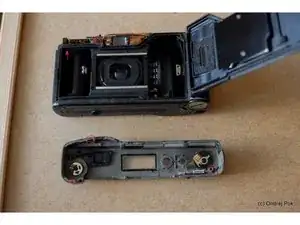

Нужно снять 4 винта с крестообразным шлицем, чтобы открыть верхнюю часть камеры.

Два находятся под кожзаменителем: один спереди и один сзади.

Будьте осторожны при снятии пластикового элемента вокруг окуляра — справа есть защёлка, удерживающая деталь дальше от видимого винта.

Также есть один длинный винт, доступный изнутри рядом с катушкой протяжки плёнки.

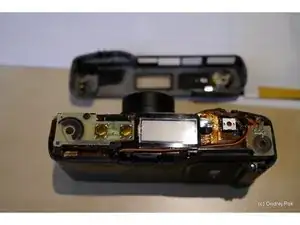

Вы увидите ЖК-дисплей и несколько гибких печатных плат, припаянных друг на друга.

Для дальнейшей разборки вам понадобится паяльник «перьевого» типа мощностью примерно 20–30 Вт.

Если вы хотите заменить проводящую ленту и восстановить отсутствующие сегменты верхнего статусного ЖК-дисплея или значки видоискателя, вам также понадобится «3M Electrically Conductive Adhesive Transfer Tape 9703». Обычно можно купить небольшие количества на eBay.

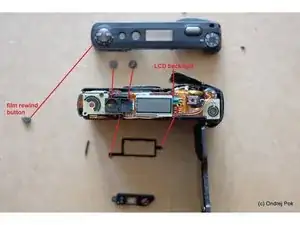

Кнопки должны оставаться с верхней крышкой, как видно на картинке без подписей.

Есть несколько соединений, которые нужно перепаять, и один винт, который нужно снять.

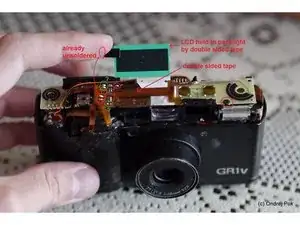

красные окружённые паяные точки могут потребовать выпаивания (см. комментарии в руководстве), я не уверен насчёт зелёных окружённых, но по возможности старайтесь их не трогать.

гибкая печатная плата приклеена прочной двухсторонней лентой, и может показаться, что нужно выпаивать больше точек, тогда как на самом деле её держит клей.

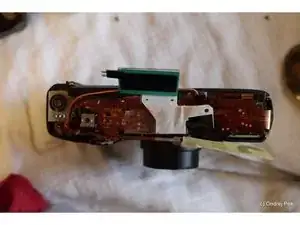

Ваша цель — получить состояние, показанное на втором фото, где я отогнул гибкие платы, чтобы получить доступ к белому гибкому ленточному кабелю.

Это самая трудная часть, и её трудно фотографировать или описывать.

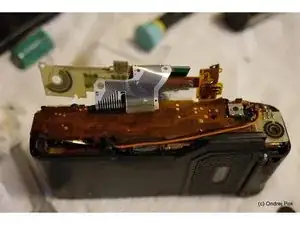

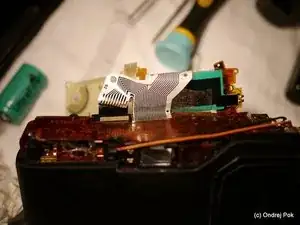

вам нужно как-то аккуратно отсоединить белый ленточный кабель от ЖК-дисплея / гибкой платы / ЖК-дисплея видоискателя (возможно, заменять ВСЕ три проводящие ленты не обязательно, см. комментарии в руководстве).

Лента очень хрупкая, и во всех этих соединениях она покрыта прозрачной лентой для усиления соединения.

Обязательно очистите обе поверхности спиртом и удалите остатки предыдущей проводящей ленты.

Перед повторным приклеиванием просто вырежьте подходящий кусок новой проводящей ленты и нанесите на ленточный кабель, затем прижмите в нужном месте.

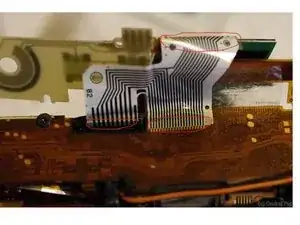

Приклеивать к гибкой плате проще всего, потому что вы видите медные дорожки, которые должны совпадать с чёрными полосами ленты.

Приклеивать к ЖК-дисплею видоискателя сложнее — нужно выровнять правый край ленточного кабеля.

Приклеивание к основному ЖК-дисплею — самая сложная операция. На самом ЖК-дисплее проводящие дорожки почти незаметны при взгляде под углом. Они выполнены из оксида индия и олова и почти прозрачны. Я отметил маркером крайние правую и левую проводящие дорожки с другой стороны стекла, а затем приклеил ленту обратно.

Если вы всё сделали правильно, вы должны увидеть все сегменты на верхнем ЖК-дисплее и в видоискателе.

Мне потребовалось несколько попыток, чтобы правильно приклеить ленту к ЖК-дисплею и ЖК-дисплею видоискателя; терпение и неподвижные руки — ключ к успеху.

Старайтесь не повредить ленту слишком сильно при её отсоединении. Я повредил и пришлось немного укоротить ленту, в итоге у меня возникли проблемы со сборкой деталей обратно.

Сборка выполняется в обратном порядке разборки. Не забудьте кнопку перемотки.

Заодно купите несколько листов кожи у Aki Asahi и обновите обивку вашего GR-1.
