Замена сборки линзы Aiptek Pocket DVII 1.3M LCD

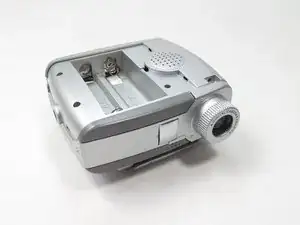

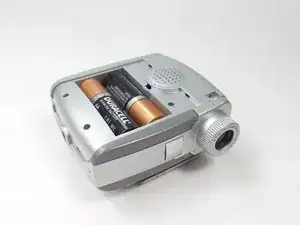

Снимите крышку батарейного отсека.

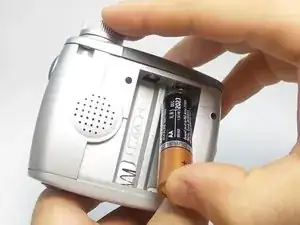

Извлеките батареи.

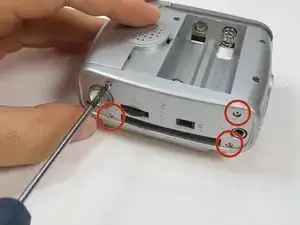

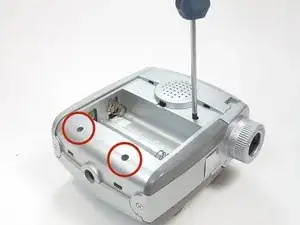

Открутите три винта по 4 мм с батарейной стороны устройства. Используйте крестовую отвертку.

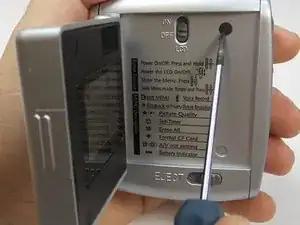

Удалите четыре винта с обратной стороны.

Удалите черные липкие точки.

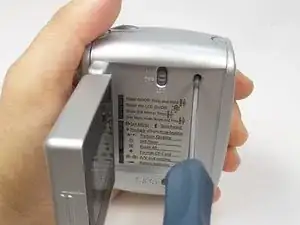

Удалите скрытый винт.

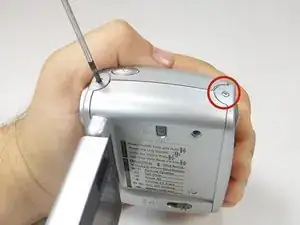

Удалите два винта с верхней стороны устройства.

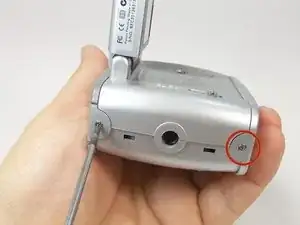

Удалите два винта с нижней стороны устройства.

Снимите заднюю крышку.

Будьте осторожны, чтобы не потерять пружину внутри.

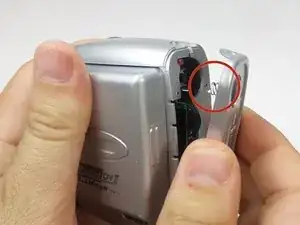

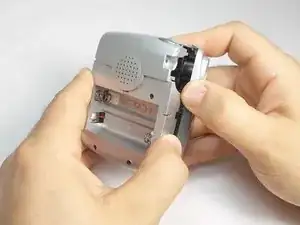

Отведите переднюю крышку, чтобы освободить боковую крышку.

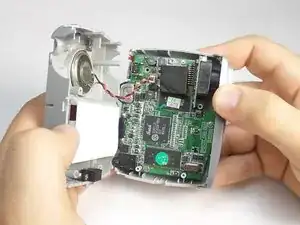

Раскройте устройство и будьте осторожны, чтобы не порвать черные и красные провода питания.

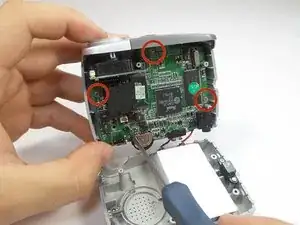

Удалите четыре винта с платы материнской платы.

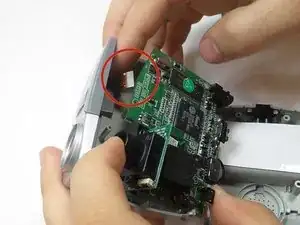

Извлеките материнскую плату, отсоединяя кабель экрана с поворотом снизу.

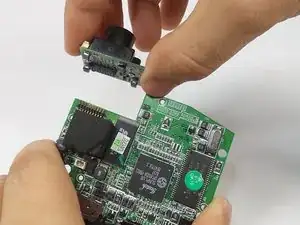

Замените плату сборки линзы.

Будьте осторожны, чтобы не повред

Перевод руководства с ifixit.com
