Замена динамика в замке Nest x Yale
Это руководство покажет Вам, как заменить динамик в замке Nest X Yale. Деталь, на которую ориентировано это руководство, может не иметь отдельной замены без покупки нового устройства. Перейдите по этой ссылке (Nest x Yale Lock Troubleshooting - iFixit), чтобы увидеть страницу по устранению неполадок.
Шаг 1
Возьмите устройство замка и переверните его.

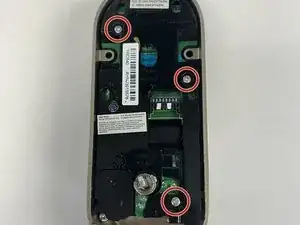

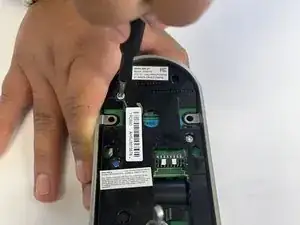

Снимите чёрную крышку, открутив винты, как показано на фото №1, и аккуратно потяните её наружу только настолько, чтобы снять.
Все 3 винта имеют высоту 0,25 дюйма и являются крестообразными винтами.
После этого получите доступ к плате, как показано на фото №3.
Шаг 2

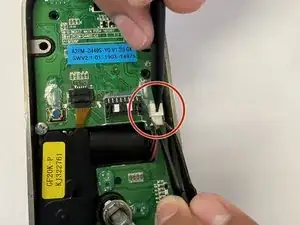

На белом разъёме на фото №1 нажмите вниз с помощью острого предмета, затем отсоедините соединение пинцетом.

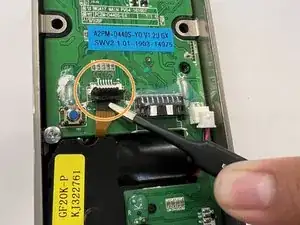

Для более широкого соединения на фото №2 поднимите чёрный фиксатор и отсоедините разъём пинцетом.
Шаг 3
Выньте плату, отвинтив винты, удерживающие её, как показано на фото №1.
Винты — крестообразные, длиной 0,25 дюйма.

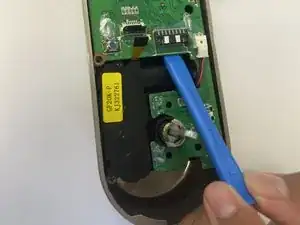

После удаления винтов подденьте плату монтажным инструментом, как показано на фото №2.
Шаг 4

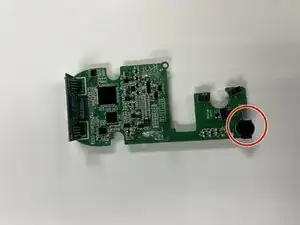

Маленькая чёрная деталь в правом нижнем углу платы — это звукоизлучатель (динамик).
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
