Разборка видоискателя Canon L2

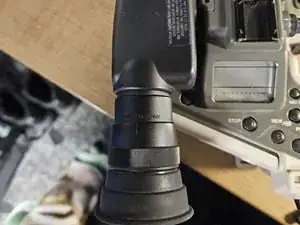

Возьмитесь за окуляр прямо над текстом MADE IN JAPAN, рядом с местом, где он соединяется с видоискателем, и поверните его против часовой стрелки, пока он не освободится. Должно хватить менее четверти оборота. Как только он ослабнет, его можно легко снять.

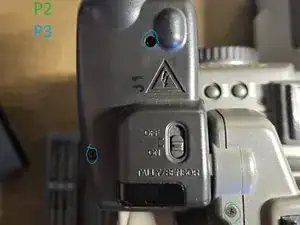

Используйте отвертку с крестообразным шлифом размером 2,5 мм, чтобы удалить винты с метками P1 по P4.

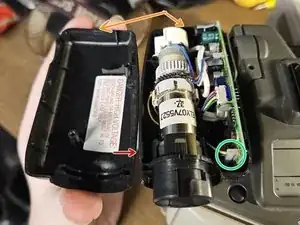

Верхнюю крышку теперь можно просто снять, хотя 2 пластикових зажима, обозначенных красной и оранжевой стрелками, создают некоторое сопротивление. Можно использовать отвертку с плоским наконечником или лопатку любого типа, чтобы разъединить их.

Разъем в зеленом круге — это кабель, который идет обратно в корпус видеокамеры. Плата и вакуумная трубка поднимаются прямо вверх, хотя синий и желтый кабель проходит через отверстие в них. Чтобы полностью удалить, необходимо отключить разъем и провести его через отверстие.
