Замена механизма извлечения памяти с ЖК-экраном Aiptek Pocket DVII 1.3M

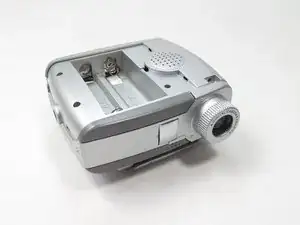

Снимите крышку батарейного отсека.

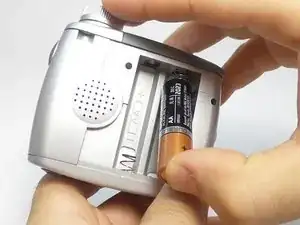

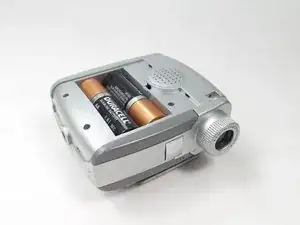

Достаньте батареи.

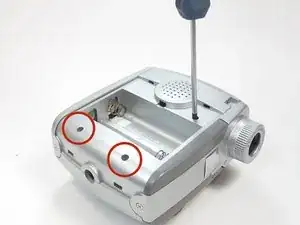

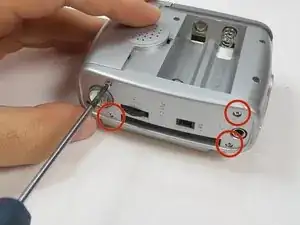

Открутите три винта 4 мм со стороны батарейного отсека. Используйте крестообразную отвертку.

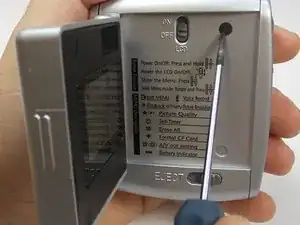

Удалите четыре винта с задней стороны.

Снимите черную клейкую точку.

Удалите скрытый винт.

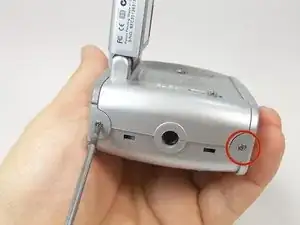

Открутите два винта с верхней стороны устройства.

Открутите два винта с нижней стороны устройства.

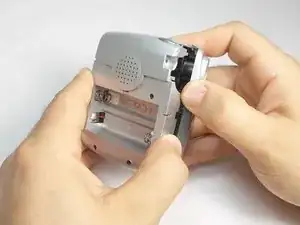

Снимите заднюю крышку.

Будьте осторожны, чтобы не потерять пружину внутри.

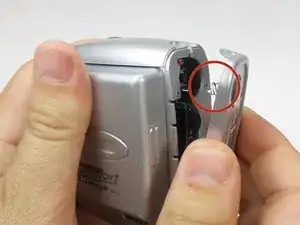

Оттяните переднюю крышку назад, чтобы можно было снять боковую панель.

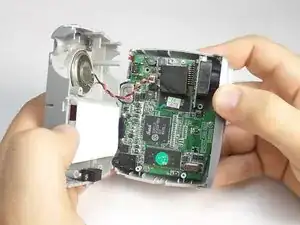

Разверните устройство и следите, чтобы не порвать черные и красные провода питания.

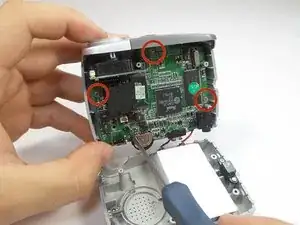

Открутите четыре винта с материнской платы.

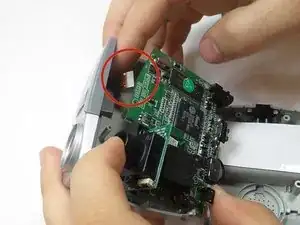

Извлеките материнскую плату, отсоединяя кабель от складного экрана снизу.

Снимите боковую панель.

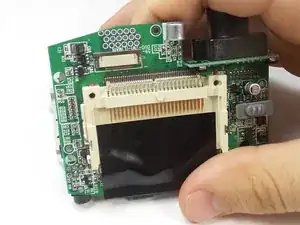

Переверните устройство и найдите механизм извлечения.

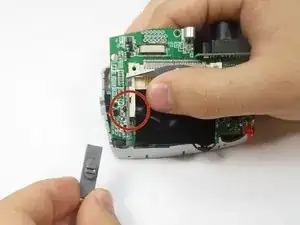

Снимите серую кнопку.

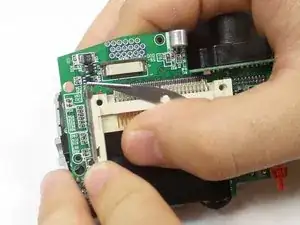

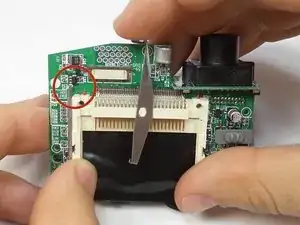

Поднимите металлический рычаг, на котором была кнопка, полностью вверх.

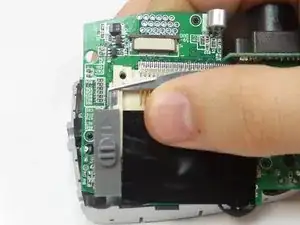

Выведите основной металлический рычаг из гнезда другого металлического рычага.

Установите рычаг вертикально, как на первой фотографии. Рычаг должен легко сняться.

Установите новый механизм извлечения.
