Замена матрицы изображения Aiptek DZO-V58N

Найдите отсек для батареи на задней стороне камеры. Это панель с пластиковыми выступами для удобного снятия.

Сдвиньте крышку отсека для батареи вниз и снимите её с корпуса камеры.

Подденьте батарею снизу пальцем и извлеките батарею из корпуса.

Снимите шнурок, протянув серую ленту через черную петлю.

Протяните черную петлю через серебряный кронштейн.

Используйте пластиковый инструмент для открывания, чтобы поддеть черную крышку блока управления.

Лицевые панели приклеены, поэтому примените усилие, чтобы отжать панели от корпуса камеры.

Используйте пластиковый инструмент для открывания, чтобы поддеть ребристую заднюю лицевую панель и черную кнопку.

Лицевые панели приклеены, поэтому примените усилие, чтобы отжать панели от корпуса камеры.

Кнопка держится слабо и должна легко сняться с небольшим усилием или вовсе без него.

Используйте пластиковый инструмент для открывания, чтобы поддеть серебристую лицевую панель.

Лицевые панели приклеены, поэтому примените усилие, чтобы отжать панели от корпуса камеры.

Откройте крышку USB, чтобы обнажить небольшой машинный винт.

Используйте отвертку Phillips #00, чтобы выкрутить шесть машинных винтов длиной 0,5 см (расположены по периметру корпуса камеры).

Эти маленькие винты легко потерять. Разместите снятые винты в организованной ёмкости, чтобы избежать их потери.

Снимите боковую панель управления.

Откройте экран, оттянув свободный край экрана от корпуса.

Используйте пинцет, чтобы снять две наружные резиновые точки и открыть доступ к двум машинным винтам длиной 0,5 см.

Используйте отвертку Phillips #00, чтобы выкрутить оба винта.

Разведите корпус устройства снизу настолько, чтобы освободить место для снятия серебристого пластикового держателя ремешка.

Используйте пинцет, чтобы снять серебристый пластиковый держатель ремешка.

Используйте пластиковый инструмент для открывания, чтобы поддеть защитную накладку объектива.

Выверните два серебристых машинных винта длиной 0,5 см отверткой Phillips #00.

Снимите корпус защитной накладки объектива.

Разделите две половины корпуса камеры.

Не раздвигайте половины корпуса слишком далеко, так как провода могут отсоединиться.

Выверните оба чёрных машинных винта, удерживающие объектив, отверткой Phillips #00.

Осторожно извлеките сжатые пружины под каждым из двух винтов, снятых на предыдущем шаге.

Будьте осторожны, чтобы не потерять пружины. Пружины находятся в сжатом состоянии и могут выскочить из камеры, если их не удерживать.

Поднимите объектив и снимите его.

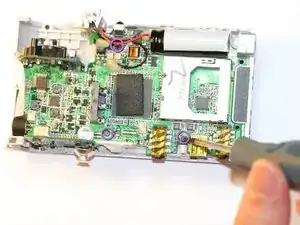

Используйте отвертку Phillips #00, чтобы выкрутить 3 винта печатной платы.

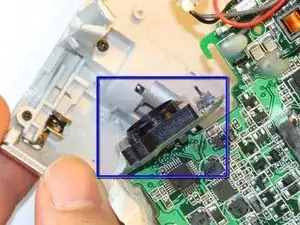

Слегка отделите печатную плату от пластмассового корпуса, приподняв плату прямо вверх.

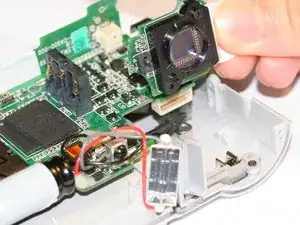

Отключите матрицу изображения от печатной платы.

Тяните матрицу прямо наружу, чтобы не повредить контакты разъёма.
