Замена материнской платы замка Nest x Yale
Если у вашего замка Nest x Yale есть проблемы с неотвечающим разделом на нашей странице устранения неполадок, возможно, вам потребуется заменить материнскую плату. Используйте это руководство для правильной замены материнской платы.
Материнская плата расположена внутри и отвечает за индикаторы, блокировку замка, подключение клавиатуры и общее функционирование замка.
Перед началом процесса убедитесь, что устройство выключено и не подключено к клавиатуре.
Шаг 1

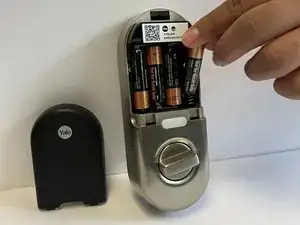

Перед тем как продолжить, убедитесь, что батареи удалены, чтобы избежать удара электрическим током и повреждения замка
Если вы не знаете, как извлечь батареи, я рекомендую ознакомиться с нашим руководством по замене батарей для получения помощи.
Шаг 2

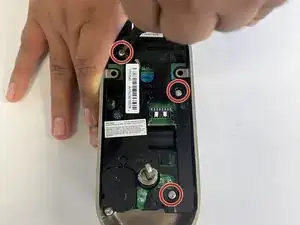

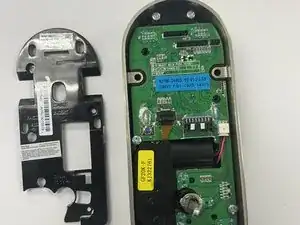

Удалите 3 винта, как показано, для снятия первой крышки.
Длина 3 винтов составляет 0.25 дюйма.
Шаг 3

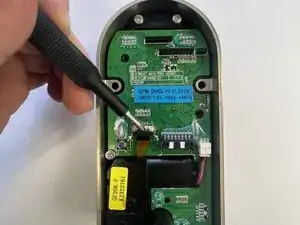

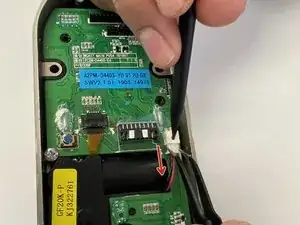

Используя шпильку, нажмите на узел, удерживающий провод, и пинцет, чтобы аккуратно извлечь провод из материнской платы.
Шаг 4

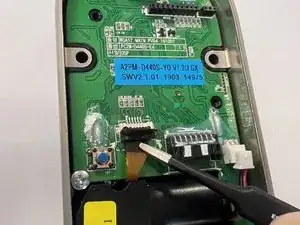

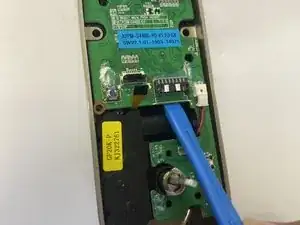

Используйте лопатку или пластиковый инструмент, чтобы поднять ZIF замок вверх (как показано на первом изображении).
Используйте пинцет, чтобы извлечь шлейф из материнской платы.
Шаг 5

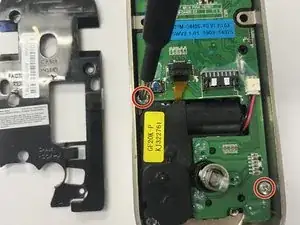

Продолжите удаление 2 винтов, удерживающих материнскую плату в корпусе замка.
Длина винтов составляет 0.20 дюйма.
Шаг 6

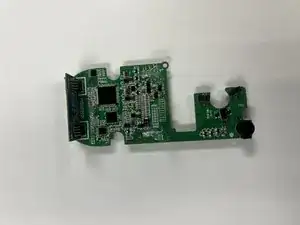

Используйте открывающий инструмент, чтобы выдвинуть материнскую плату, как показано на изображении.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
