Замена экрана LCD Canon FS30
Если экран вашей видеокамеры поцарапан, треснут или неисправен любым образом, его необходимо заменить. Эта инструкция требует некоторые инструменты и время.
Шаг 1

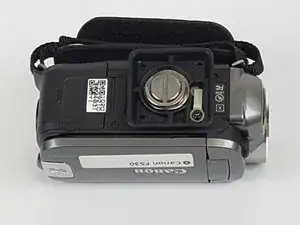

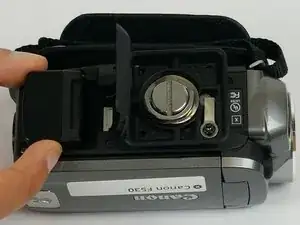

Найдите крышку отсека батареи. Переверните устройство и найдите крышку отсека батареи.

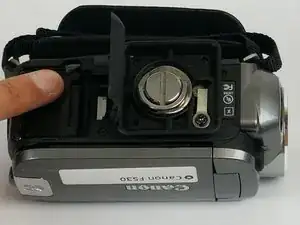

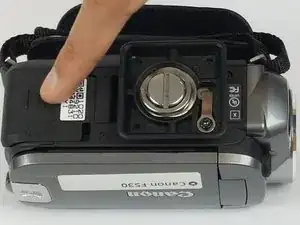

Поставьте палец или большой палец на текстурированную часть крышки отсека батареи и сдвиньте вперед, пока не услышите щелчок. Затем поднимите крышку отсека батареи.
Шаг 2
Найдите серый зажим и сдвиньте его в сторону. Батарея пружинная и будет выпрыгивать.
Удалите батарею.
Шаг 3

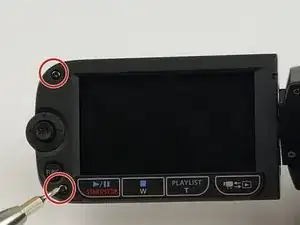

Используя отвертку Phillips #000, открутите два винта на панели LCD.

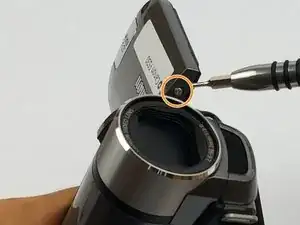

Используя отвертку Phillips #000, открутите еще два винта у точки поворота панели LCD.
Шаг 4

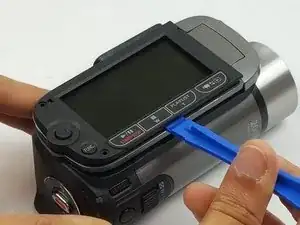

Используйте пластиковый инструмент для открытия, чтобы снять пластиковую крышку с панели LCD.
Шаг 5

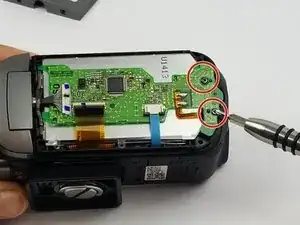

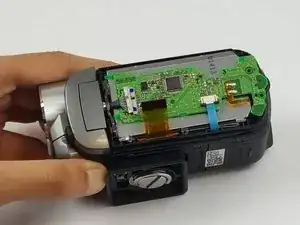

Найдите и удалите два винта на плате логики.

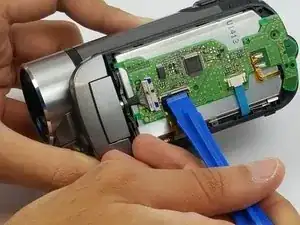

Используйте пластиковый инструмент для открытия, чтобы открыть разъем ZIF (нулевая сила вставки). Шлейф LCD должен выпрыгнуть.
Шаг 6

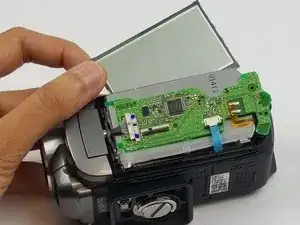

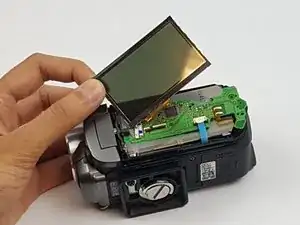

Найдите экран LCD под платой логики и выдвиньте его.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
