Замена панели кнопок Canon Optura 100MC

Разместите камеру так, чтобы задняя панель кнопок и видоискатель были обращены к Вам.

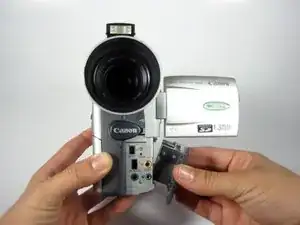

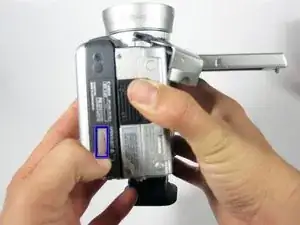

Нажмите кнопку «Отпирание батареи» вбок и удерживайте.

Удерживая кнопку отпирания батареи вбок, сдвиньте батарею к себе, пропуская её мимо кнопки.

Разместите камеру так, чтобы ремешок для руки был обращён к Вам.

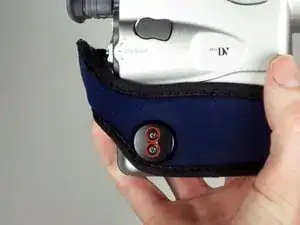

Снимите два винта Филлипс #00 длиной 4 мм.

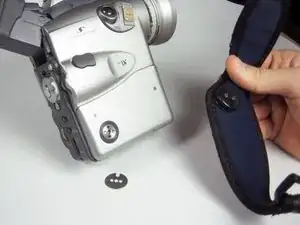

После удаления винтов чёрная пластина легко снимется вместе с двумя металлическими пластинами под ней. Будьте осторожны, чтобы они не упали и не потерялись.

Поднимите ремешок вверх.

Разместите камеру так, чтобы видоискатель был слева, а объектив — справа.

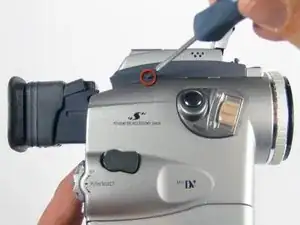

Снимите винт Филлипс #00 длиной 4 мм.

Поверните камеру так, чтобы задняя панель кнопок и видоискатель были обращены к Вам.

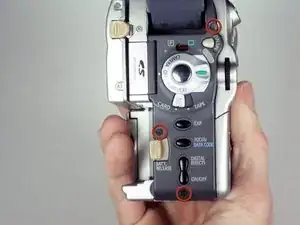

Удалите три винта Филлипс #00 длиной 4 мм, показанные на задней поверхности видеокамеры.

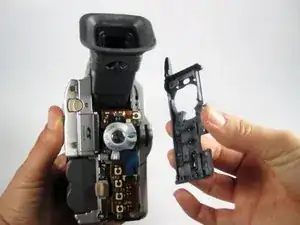

Снимите пластиковую крышку с задней части видеокамеры, аккуратно потянув её к себе, удерживая камеру, как показано.

Батарея должна быть удалена на этом этапе, в снимке она показана для справки.

Удалите винт Филлипс #00 длиной 4 мм, расположенный справа от выключателя открытия ЖК-экрана.

Откройте ЖК-экран с помощью выключателя открытия.

Разместите камеру так, чтобы панель кнопок воспроизведения и край ЖК-экрана были обращены к Вам.

Снимите показанный винт Филлипс #00 длиной 4 мм.

Разместите камеру так, чтобы верхняя часть была обращена к Вам. Сторона с ЖК-экраном должна быть справа, а другая боковая панель — слева.

Откройте выдвижную вспышку на верхней части видеокамеры.

Ожидается громкий щелчок.

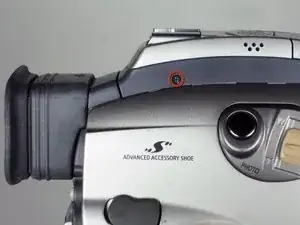

Снимите показанный винт Филлипс #00 длиной 4 мм.

Разместите камеру так, чтобы нижняя часть была обращена к Вам, ЖК-экран — справа, боковая панель — слева.

Откройте кассетный отсек, передвинув переключатель и сдвинув крышку отсека влево, как показано.

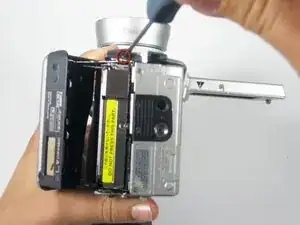

Удалите винт Филлипс #00 длиной 4 мм.

Разместите камеру так, чтобы объектив был обращён к Вам.

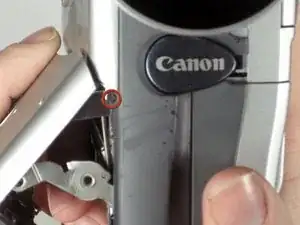

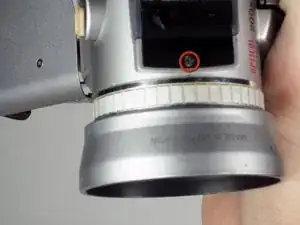

Снимите винт Филлипс #00 длиной 4 мм, показанный на петле крышки кассетного отсека.

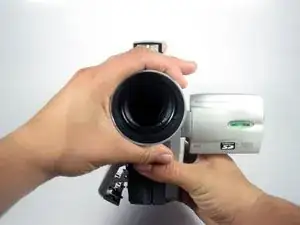

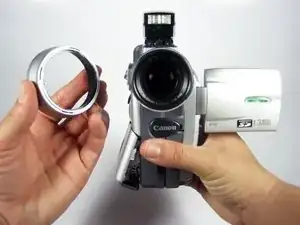

Чтобы снять бленду объектива видеокамеры, проверните бленду против часовой стрелки — она ослабнет, затем потяните её к себе.

Закройте кассетный отсек, аккуратно нажав его к корпусу камеры.

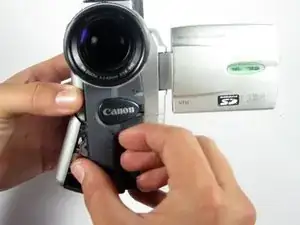

Сдвиньте и снимите пластиковую крышку внизу справа, обнажив показанный интерфейс.

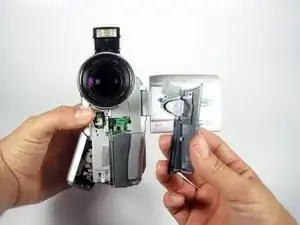

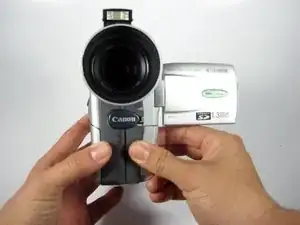

Аккуратно потяните переднюю пластиковую крышку к себе, чтобы снять её.

Снимите два винта Филлипс #00 длиной 4 мм, показанных на изображении.

Разместите камеру так, чтобы Вы смотрели на боковую сторону с видоискателем слева и объективом справа.

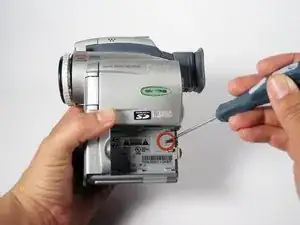

Держите камеру, как показано, и удалите винт Филлипс #00 длиной 4 мм.

Удалите четыре винта Филлипс #00 длиной 4 мм, показанные на изображении.

Разместите камеру так, чтобы объектив был обращён к Вам.

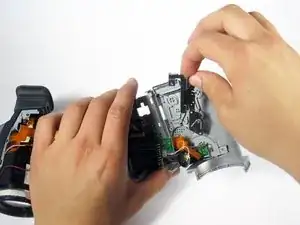

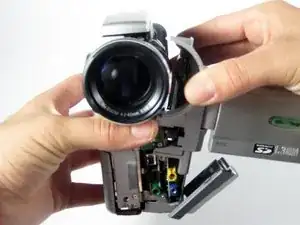

Осторожно сдвиньте боковую панель камеры вправо, чтобы снять её.

Учтите, что панель соединена проводами с корпусом устройства, поэтому боковая крышка не снимется полностью.

Боковая часть устройства теперь должна быть открыта, как показано. Снова: между боковой крышкой и корпусом видеокамеры имеются проводные соединения. Не отделяйте их полностью!

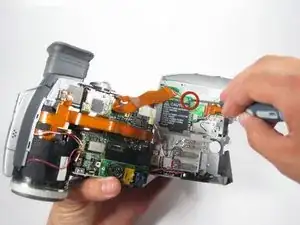

Снимите винт Филлипс #00 длиной 3 мм, как показано, крепящий маленькую плату на боковой панели.

Держите боковую панель и камеру вместе, оранжевые ленточные шлейфы и их разъёмы очень хрупкие.

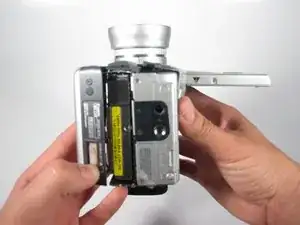

Снимите плату, которую Вы только что открутили. Это чёрный прямоугольник с надписью «CAUTION».

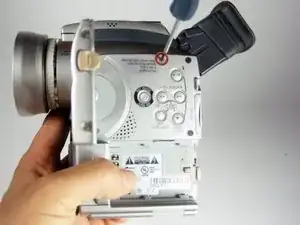

Снимите показанный винт Филлипс #00 длиной 4 мм.

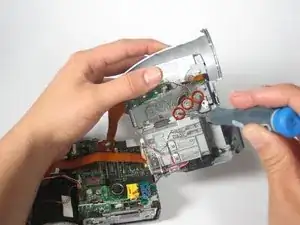

Удалите 3 винта Philips #00 длиной 4 мм, показанных на изображении.

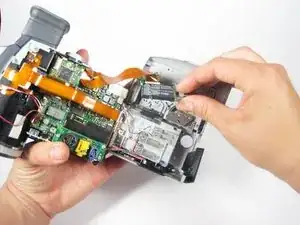

Снимите металлическую деталь, частично закрывающую кнопку-панель.

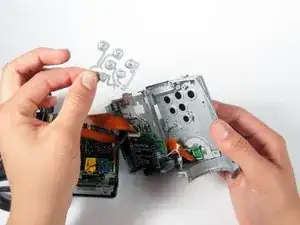

Выньте кнопку-панель из её корпуса.
