Замена динамика Aiptek DZO-V58N

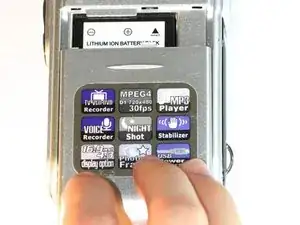

Найдите отсек батареи на задней панели камеры. Это панель с пластиковыми выступами для простого снятия.

Сдвиньте крышку отсека батареи вниз, чтобы снять её с корпуса камеры.

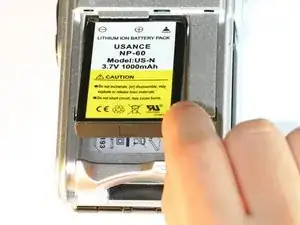

Подденьте батарею снизу пальцем и извлеките её из корпуса.

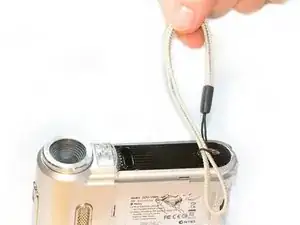

Снимите шнурок, протянув серую ленту через чёрную петлю.

Протяните чёрную петлю через серебристый кронштейн.

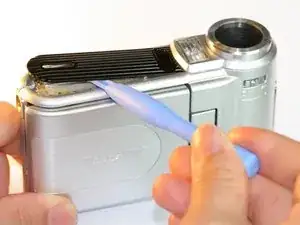

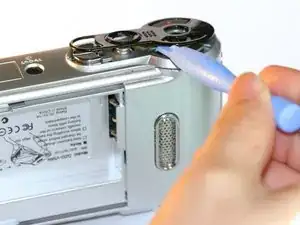

Используйте пластиковую открывалку, чтобы снять чёрную крышку элементов управления.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Используйте пластиковую открывалку, чтобы снять рифлёную заднюю лицевую панель и чёрную кнопку.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Кнопка находится свободно и должна сниматься без значительных усилий.

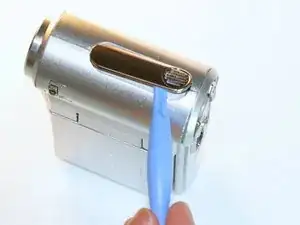

Используйте пластиковую открывалку, чтобы снять серебристую лицевую панель.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Откройте крышку разъёма USB, чтобы получить доступ к маленькому винту.

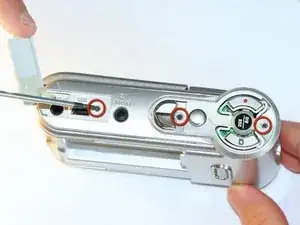

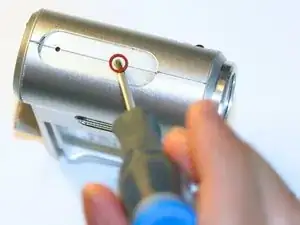

Используйте отвёртку Phillips #00, чтобы вывернуть шесть винтов корпуса длиной 0,5 см (расположены по окружности корпуса камеры).

Мелкие винты легко потерять. Поместите извлечённые винты в организованный контейнер, чтобы не потерять их.

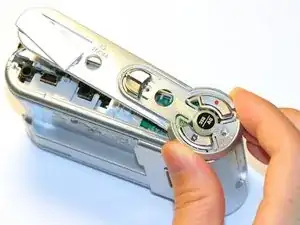

Снимите боковую панель управления.

Откройте экран, потянув его свободный конец в сторону от корпуса.

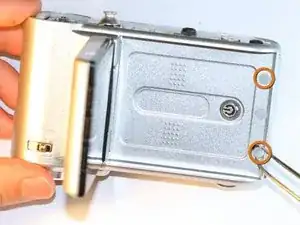

Используйте пинцет, чтобы удалить две внешние резиновые точки и обнажить два винта корпуса длиной 0,5 см.

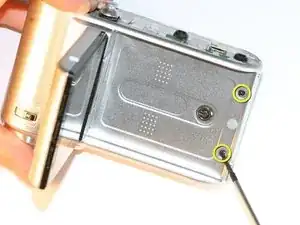

Используйте отвёртку Phillips #00, чтобы удалить оба винта.

Разведите корпус в нижней части устройства ровно настолько, чтобы появилось место для снятия серебристого пластикового держателя ремешка.

Используйте пинцет, чтобы снять серебристый пластиковый держатель ремешка.

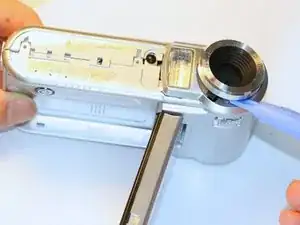

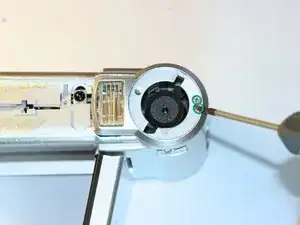

Используйте пластиковую открывалку, чтобы снять защиту объектива.

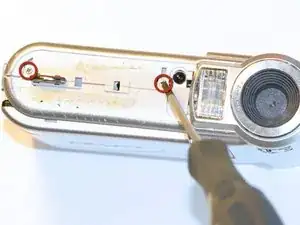

Выверните два серебристых винта корпуса длиной 0,5 см с помощью отвёртки Phillips #00.

Снимите корпус защитной крышки объектива.

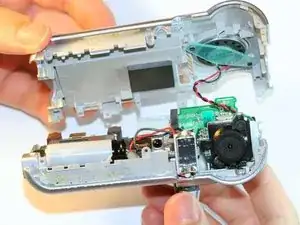

Разъедините две половины корпуса камеры.

Не разводите половинки слишком широко, так как провода могут отсоединиться.

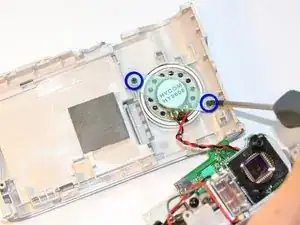

Используйте отвёртку Phillips #00, чтобы вывернуть два чёрных винта динамика.

Снимите пластиковую крышку.

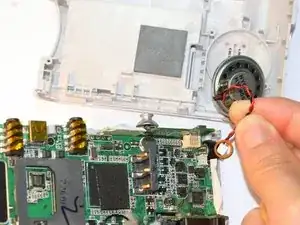

Отсоедините динамик от печатной платы, выдернув белый пластиковый разъём.

Убедитесь, что Вы тянете за пластиковый разъём, а не за провода, чтобы не повредить провода.

Извлеките динамик.
