Замена объектива Aiptek DZO-V58N

Найдите отсек батареи на задней стороне камеры. Это панель с пластиковыми выступами, предназначенная для удобного снятия.

Сдвиньте крышку отсека батареи вниз, чтобы снять её с корпуса камеры.

Подденьте батарею снизу пальцем и извлеките её из отсека.

Снимите наплечный ремешок, протянув серую ленту через чёрную петлю.

Протяните чёрную петлю через серебристый держатель.

Используйте пластиковую отвёртку, чтобы поддеть и снять чёрную крышку элементов управления.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Используйте пластиковую отвёртку, чтобы поддеть и снять рифлёную заднюю панель и чёрную кнопку.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Кнопка не закреплена, поэтому снимается легко, без значительных усилий.

Используйте пластиковую отвёртку, чтобы поддеть и снять серебристую лицевую панель.

Лицевые панели приклеены, поэтому приложите усилие, чтобы отсоединить их от корпуса камеры.

Откройте крышку USB-порта, чтобы получить доступ к маленькому винту.

Используйте крестовую отвёртку №00, чтобы выкрутить шесть винтов корпуса длиной 0,5 см (расположены по периметру корпуса камеры).

Эти мелкие винты легко потерять. Складывайте выкрученные винты в организованную ёмкость, чтобы не потерять их.

Снимите боковую панель управления.

Откройте экран, потянув его свободный край в сторону от корпуса.

Используйте пинцет, чтобы удалить две внешние резиновые заглушки и получить доступ к двум винтам длиной 0,5 см.

Используйте крестовую отвёртку №00, чтобы выкрутить оба винта.

Раздвиньте части корпуса с нижней стороны устройства настолько, чтобы можно было извлечь серебристый пластиковый держатель ремешка.

Используйте пинцет, чтобы удалить серебристый пластиковый держатель ремешка.

Используйте пластиковую отвёртку, чтобы поддеть и снять защиту объектива.

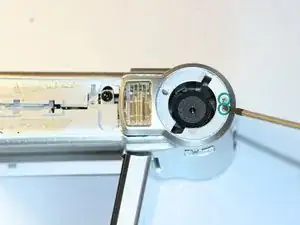

Выкрутите два серебристых винта длиной 0,5 см крестовой отвёрткой №00.

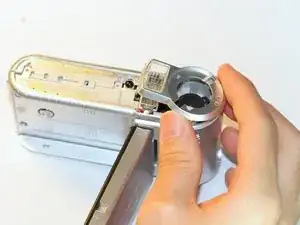

Снимите корпус защиты объектива.

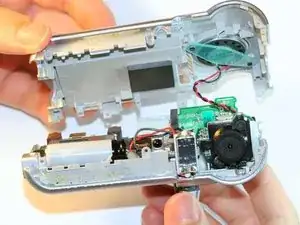

Разъедините две половины корпуса камеры.

Не раздвигайте половины корпуса слишком сильно, так как провода могут отсоединиться.

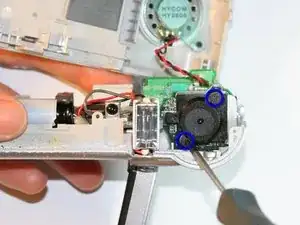

Выкрутите оба чёрных винта, удерживающих объектив, с помощью крестовой отвёртки №00.

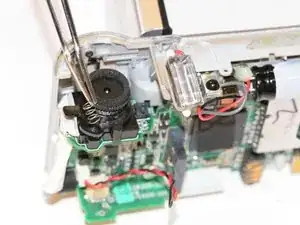

Осторожно извлеките сжатые пружины, расположенные под каждым из двух винтов, снятых на предыдущем шаге.

Следите, чтобы не потерять пружины. Пружины находятся под сжатием и могут вылететь, если не удерживать их.

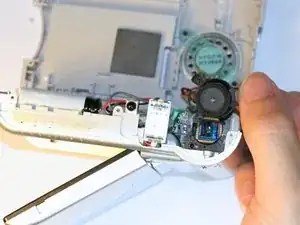

Снимите объектив.
