Замена дисплея с ЖК-экраном Aiptek Pocket DVII 1.3M

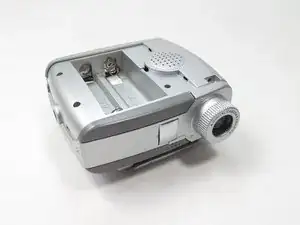

Снимите крышку батарейного отсека.

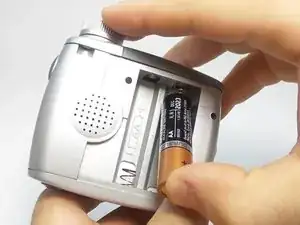

Извлеките батарейки.

Удалите липкие чёрные наклейки.

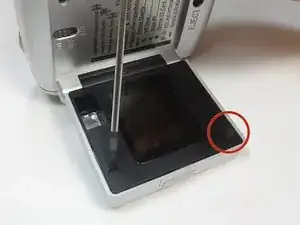

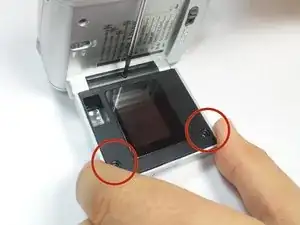

Выкрутите три чёрных винта длиной 4 мм с поворотного экрана. Используйте отвёртку с крестообразным наконечником.

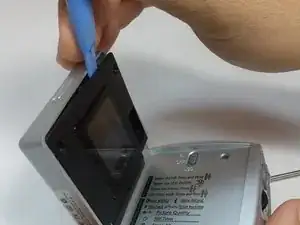

С помощью инструмента для вскрытия отделите крышку от экрана.

Крышка полностью не снимется. Это произойдёт на следующем шаге.

Не бойтесь применить немного больше усилия.

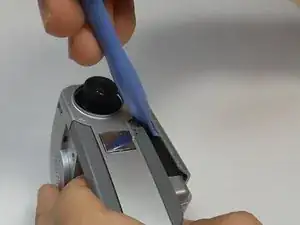

С помощью инструмента для вскрытия снимите наружную крышку поворотного экрана.

Переместите крышку в сторону объектива, а затем от экрана.

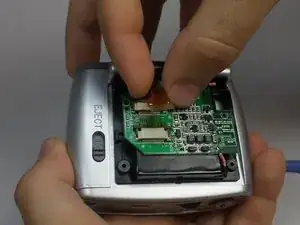

После снятия крышки поднимите коричневый фиксатор, чтобы отключить кабель изображения.

Необходимо отключить только нижний кабель на изображении.

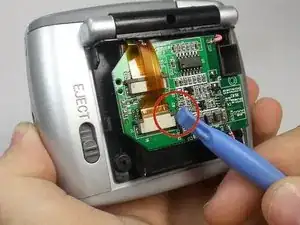

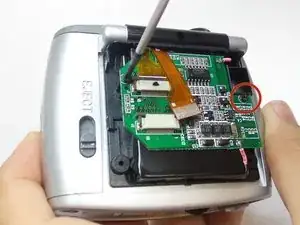

Выкрутите два чёрных винта с печатной платы.

С помощью инструмента для вскрытия извлеките сборку экрана.

Экран приклеен к чёрной крышке. При необходимости приложите больше усилия.

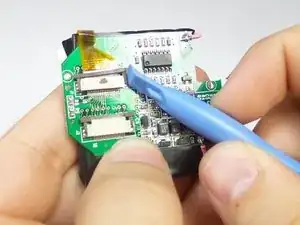

Как и на шаге 5, поднимите коричневый фиксатор оставшегося кабеля.

Отключите кабель изображения.

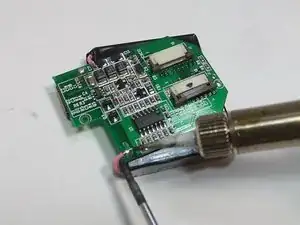

Переверните печатную плату и паяльником отпаяйте два провода с каждого конца.

Используйте отвёртку, чтобы отвести ослабленный провод в сторону.

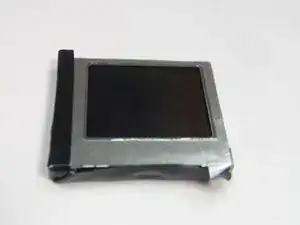

Теперь, когда провода больше не соединяют печатную плату и экран, снимите и замените неисправный экран.
