Замена аккумулятора Polaroid I-2

Если у вас осталась плёнка, сделайте несколько снимков и извлеките кассету! Разборка откроет плёнку и повредит её.

Перед началом:

Выключите камеру и отключите питание.

Наденьте крышку объектива, чтобы избежать царапин на объективе во время разборки.

В следующих шагах «лево» и «право» указаны с точки зрения использования камеры — то есть когда объектив обращён от Вас.

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека плёнки.

Сложите кусок ткани или салфетку (или прилагаемый мешок) в маленький квадрат.

Вставьте ткань в отсек плёнки достаточно глубоко, чтобы она препятствовала закрытию дверцы плёнки во время разборки.

Переверните камеру, следя за тем, чтобы ткань оставалась зажатой в отсеке для плёнки.

Отвинтите четыре винта длиной 3.9 мм, крепящие нижнюю крышку, используя крестовую отвёртку.

Вставьте кончик монтажной лопатки под верхний левый угол нижней крышки, рядом с ползунковым переключателем.

Наклоните лопатку вверх и протолкните, чтобы разместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку в сторону задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лопатку в нижнем левом углу, чтобы защёлки не защёлкнулись снова.

Вставьте кончик второй монтажной лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и протолкните, чтобы разместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку в сторону задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите монтажной лопаткой по периметру задней крышки, чтобы освободить оставшиеся защёлки.

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, убедившись, что рычажок дверцы плёнки выведен из своего углубления.

Снимите заднюю крышку.

При сборке вставьте рычажок дверцы плёнки в его углубление перед тем, как выровнять нижнюю крышку и надавить на неё, чтобы защёлки зафиксировались.

Вставьте плоский конец медиатора между левым шарниром дверцы плёнки и рамой.

Поверните медиатор, чтобы отделить резиновый втулочный шарнир от штифта в раме.

Потяните дверцу плёнки к передней части камеры, чтобы полностью отсоединить её левый шарнир.

Поднимите левый край дверцы плёнки вверх, чтобы отделить резиновую втулку левого шарнира.

Снимите дверцу плёнки.

На этом этапе вы можете извлечь тканевый блокиратор из-под ролика печати.

При сборке зацепите левый шарнир за его штифт и нажмите правый шарнир на его штифт до щелчка.

Отвинтите два винта длиной 3.9 мм, крепящие заднюю крышку, используя крестовую отвёртку.

По нижнему краю задней крышки находятся два выравнивающих штифта.

Вставьте медиатор между рамой и отверстием выравнивающей штифты на задней крышке.

Поверните медиатор, чтобы приподнять заднюю крышку с выравнивающего штифта.

Повторите для второго выравнивающего штифта.

Сзади крышка закреплена восемью большими защёлками. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень прочные и для их освобождения потребуется значительное усилие.

Процедура освобождения защёлок сложна и потребует времени и терпения для правильного выполнения.

Чтобы освободить защёлки, нужно вставить инструмент между закрытым «тонким» краем передней панели и самими защёлками.

Наклоните медиатор вверх и вставьте его в зазор там, где нижний правый угол задней крышки соприкасается с треугольным наконечником правого края передней панели.

Подтолкните медиатор вверх, чтобы он оказался над выступающей кромкой задней крышки.

Пластик слегка деформируется. Это нормально.

Продолжая подталкивать вверх, медленно поворачивайте медиатор в сторону левого края камеры, пока он не окажется под передней панелью.

Медиатор может легко выскользнуть, поэтому может потребоваться несколько попыток.

Надавливая медиатором вниз, проведите им вдоль правого края вверх, чтобы освободить защёлки.

Держите медиатор как можно более вертикально при скольжении, чтобы не ударить по защёлкам.

Кромка задней крышки из пластика деформируется. Это нормально.

Оставьте медиатор в верхнем углу перед продолжением, чтобы защёлки снова не зафиксировались.

Наклоните второй медиатор вверх и вставьте его в зазор там, где нижний левый угол задней крышки соприкасается с треугольным наконечником левого края передней панели.

Подтолкните медиатор вверх, чтобы он оказался над выступающей кромкой задней крышки.

Пластик слегка деформируется. Это нормально.

Продолжая подталкивать вверх, медленно поворачивайте медиатор в сторону правого края камеры, пока он не окажется под передней панелью.

Медиатор может легко выскользнуть, поэтому может потребоваться несколько попыток.

Надавливая медиатором вниз, проведите им вдоль левого края вверх, чтобы освободить оставшиеся защёлки.

Держите медиатор как можно более вертикально при скольжении, чтобы не ударить по защёлкам.

Кромка задней крышки из пластика деформируется. Это нормально.

Пока не тяните заднюю крышку — она всё ещё соединена кабелем.

На этом этапе задняя крышка должна ощущаться свободной. Если какие‑то части по‑прежнему закреплены, повторите последние четыре шага, пока все защёлки не освободятся.

Снимите заднюю крышку с камеры и разверните её через правый край, чтобы открыть гибкий кабель.

При обратной сборке убедитесь, что гибкий кабель не зажат между крышками перед повторным защёлкиванием.

Используйте пинцет, чтобы отслоить клейкую ленту, закрывающую ZIF-разъём межсоединительного кабеля на плате управления.

Отложите ленту в сторону. Её нужно будет использовать снова при сборке.

Используйте плоский конец лопатки, чтобы приподнять фиксирующую планку ZIF-разъёма на плате управления ZIF connector.

Используйте пинцет, чтобы извлечь межсоединительный кабель из его разъёма на плате управления.

Снимите заднюю крышку.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3,9 мм, фиксирующие верхнюю крышку.

Следующие шесть шагов показывают, как освободить защёлки верхней крышки. Эти защёлки могут снова защёлкнуться, поэтому возможно потребуется повторить некоторые шаги, чтобы освободить все защёлки.

Наклоните медиатор вверх и вставьте его в зазор в верхнем правом углу между верхней крышкой и передней панелью, рядом с вспышкой.

Проведите медиатором к задней части камеры, чтобы освободить защёлки вдоль правого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки снова не защёлкнулись.

Наклоните второй медиатор вверх и вставьте его в зазор в верхнем левом углу между верхней крышкой и передней панелью.

Проведите медиатором к задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки снова не защёлкнулись.

Вставьте плоский конец лопатки между рамкой и внешней левой защёлкой верхней крышки, над видоискателем.

Поверните лопатку, чтобы освободить защёлку.

Если одна из монтажных лопаток выпадет, не волнуйтесь! Продолжайте следовать руководству как обычно.

Вставьте кончик монтажной лопатки между рамкой и внешней правой защёлкой верхней крышки.

Подденьте вверх, чтобы освободить защёлку.

Снимите защитную крышку объектива и удалите её.

Поднимите верхнюю крышку с камеры и снимите её.

При сборке нажмите верхнюю крышку на рамку, пока защёлки снова не встанут на место.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, крепящие переднюю крышку:

Два винта длиной 5.9 мм вдоль заднего края передней крышки

Переверните камеру.

Два винта длиной 3.9 мм под передней частью камеры

Защёлки, удерживающие переднюю крышку, трудно освободить. В процессе снятия возможно придётся пошевелить и немного согнуть пластик, чтобы защёлки освободились правильно.

Оттяните переднюю крышку от объектива, чтобы освободить защёлки по переднему краю, и выдвиньте видоискатель из его выреза.

Вы услышите «щелчок», и передняя крышка сможет свободно двигаться.

При сборке совместите вырез для видоискателя с линзой видоискателя перед тем, как прижать переднюю крышку и защёлкнуть её на место.

Кронштейн лидара зафиксирован двумя направляющими штырьками, которые входят в вырезы на кронштейне.

Используйте пинцет или пальцы, чтобы сдвинуть кронштейн лидара в направлении сенсора и снять его с направляющих штырьков.

Снимите кронштейн лидара.

Поднимите заднюю часть передней крышки, одновременно тянув всю крышку к передней части камеры, чтобы отделить её от посадочного бортика под объективом.

Если возникают трудности, покачайте крышку из стороны в сторону при вытягивании.

Поднимите переднюю часть крышки над объективом.

Сдвиньте переднюю крышку в направлении задней части камеры, пока задний край не освободится от видоискателя.

Снимите переднюю крышку.

Если вы продолжаете разбирать устройство, наденьте обратно защитную крышку объектива, чтобы не поцарапать линзу.

На этом этапе металлический рычаг дверцы плёнки и пружина могут выпасть. Если это произойдёт, следуйте этому руководству, чтобы установить их обратно.

Конденсатор вспышки теперь открыт и может при прикосновении к основной плате вызвать потенциально опасный электрический удар.

Чтобы минимизировать риск, убедитесь, что вы либо правильно разрядили конденсатор перед продолжением, либо надеваете резиновые перчатки для дополнительной защиты.

Если вы не используете резиновые перчатки, не прикасайтесь к оголённым частям основной платы, чтобы избежать удара током.

Снимите ленту, закрывающую разъём батареи в верхней части основной платы.

Разъём батареи находится на внутренней стороне основной платы.

Вставьте наконечник лопатки под головку разъёма батареи, там, где кабели соединяются с самой головкой.

Подденьте вверх, чтобы отсоединить батарею.

Поднимите лидарный сенсор вверх и выньте его из слота в рамке.

Поверните сенсор так, чтобы его открытая плата была обращена вверх, и оставьте его свисающим над слотом.

Используйте острый конец лопатки, чтобы «пройти» разъём кабеля лидарного сенсора из его гнезда до полного отключения.

Снимите лидарный сенсор.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 5.9 мм, крепящие видоискатель: один возле передней части видоискателя и другой вдоль боковой стороны.

Винт возле передней части видоискателя скрыт и может потребовать фонарика для правильного обнаружения.

Протолкните кабель лидарного датчика вниз через его паз в рамке.

Переположите кабель лидарного датчика так, чтобы видоискатель мог двигаться вбок, не цепляясь за него.

При сборке убедитесь, что кабель правильно проложен под видоискателем до того, как вставите какие‑либо винты.

Разъём кабеля видоискателя очень хрупкий и может случайно отсоединиться в этом шаге. Работайте медленно и точно, чтобы не повредить разъём.

Если кабель случайно отсоединился — не переживайте. Маловероятно, что кабель повреждён. Следуйте двум следующим шагам, чтобы узнать, как его подключить обратно.

Удерживайте обе части видоискателя, при этом зафиксировав разъём кабеля пальцами.

Оттяните переднюю часть видоискателя от камеры и выведите её из гнезда.

Возможно, потребуется двинуть видоискатель влево‑вправо, чтобы пластиковые вырезы достаточно выгнулись и видоискатель вышел.

Переверните видоискатель, чтобы получить доступ к его ZIF‑разъёму в нижней части.

С помощью острого конца лопатки приподнимите фиксирующую защёлку ZIF‑разъёма видоискателя.

С помощью пинцета извлеките кабель видоискателя из его паза.

Снимите видоискатель.

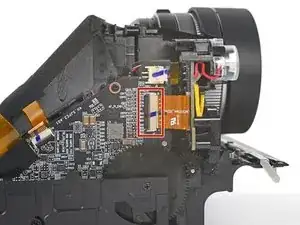

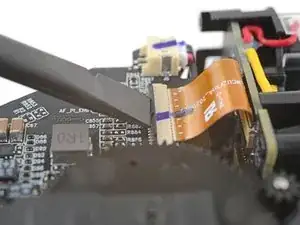

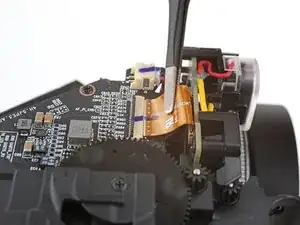

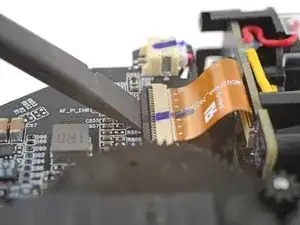

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку ZIF‑разъёма блока объектива.

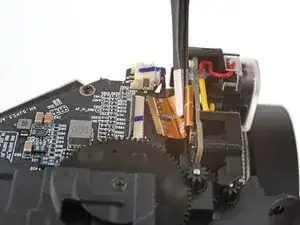

С помощью пинцета вытащите кабель блока объектива из его паза на плате.

Отвинтите четыре винта длиной 5,9 мм, фиксирующие блок объектива, крестовой отвёрткой:

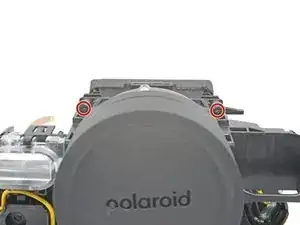

Два винта вдоль верхней части объектива

Один винт под объективом

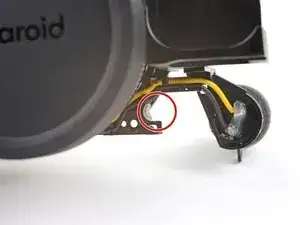

Винт под объективом спрятан и для его обнаружения может понадобиться фонарик.

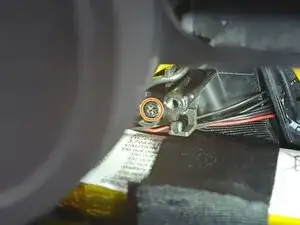

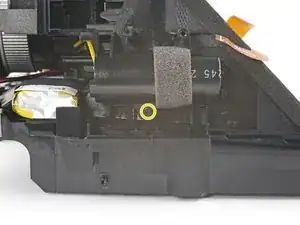

Один винт вдоль левого края камеры, под конденсатором.

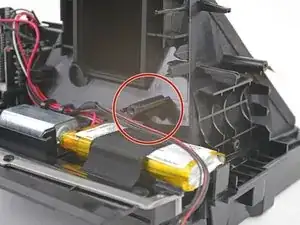

Блок объектива защёлкивается на штифте в рамке. Для снятия необходимо потянуть его вперёд настолько, чтобы штифт вышел из выреза.

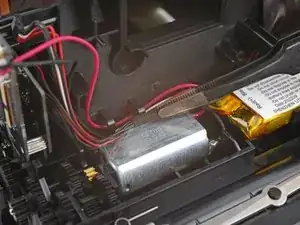

Конденсатор будет касаться аккумулятора во время этой операции. Не применяйте силу при вытягивании блока объектива, чтобы не проколоть аккумулятор.

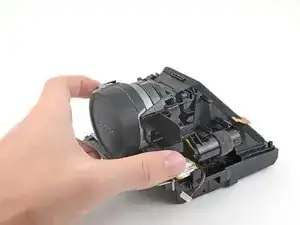

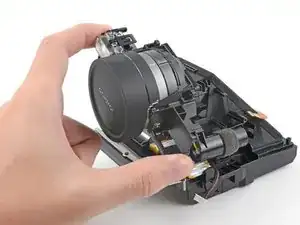

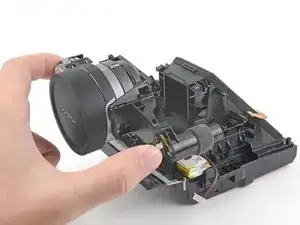

Потяните блок объектива к передней части камеры, пока он не выйдет из выравнивающего штифта.

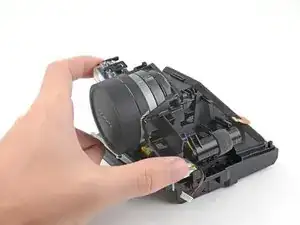

Поверните левую сторону блока объектива вверх, чтобы отделить конденсатор от его паза в рамке.

Если возникают затруднения, попробуйте аккуратно покачать блок объектива влево‑вправо, чтобы пластик рамки немного прогнулся.

При сборке убедитесь, что конденсатор установлен в свой паз перед тем, как снова совмещать блок объектива с штифтом.

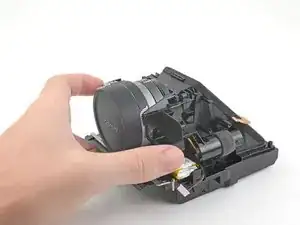

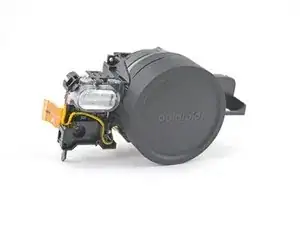

Выньте блок объектива из его паза в рамке и удалите его.

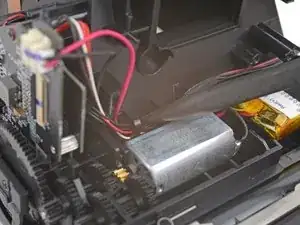

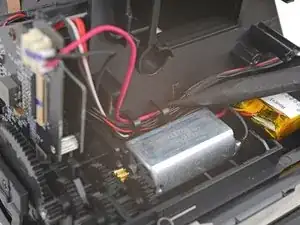

Кабели аккумулятора, лидара и мотора проложены под двумя защёлками в рамке.

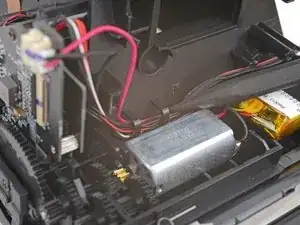

Используйте острие лопатки, чтобы вытолкнуть кабели вниз и вывести их из защёлок.

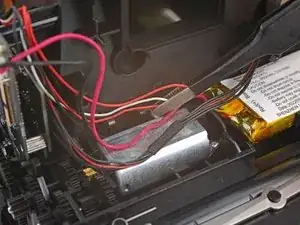

С помощью пинцета поочерёдно вытащите кабели из их гнёзд и положите их на мотор.

При сборке просуньте кабели под защёлку в рамке и «зачерпните» их, чтобы все кабели поместились.

Отклейте чёрную ленту, которая закрывает аккумулятор, и приклейте её к рамке перед продолжением.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор — он может протечь вредными химикатами и/или загореться.

Аккумулятор слабо приклеен к рамке.

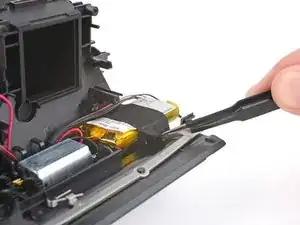

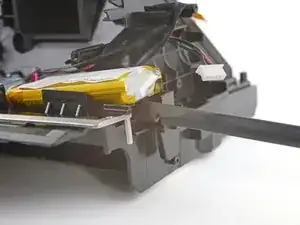

Вставьте плоский конец лопатки под левый край аккумулятора.

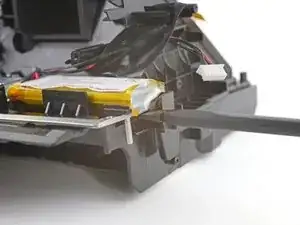

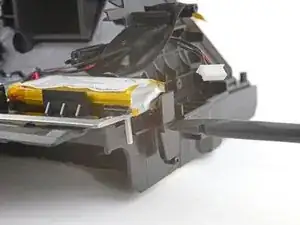

Поверните лопатку, чтобы ослабить клейкость настолько, чтобы можно было ухватиться за аккумулятор пальцами.

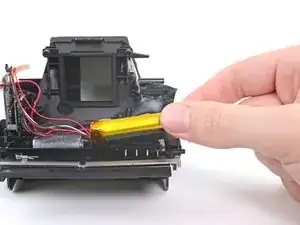

Ухватитесь за край аккумулятора и поднимите вверх, чтобы отделить оставшийся клей.

Снимите аккумулятор.

Если к аккумулятору приклеена заранее установленная клейкая прокладка, пропустите этот шаг.

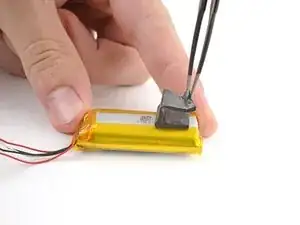

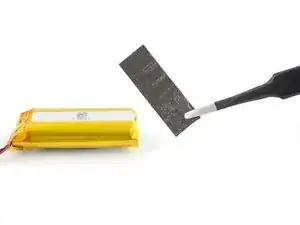

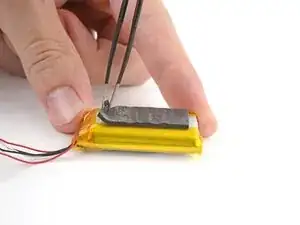

Используйте пальцы или пинцет с тупыми концами, чтобы снять клейкую прокладку с нижней части аккумулятора.

При сборке перенесите старую клейкую прокладку на новый аккумулятор.
