Замена платы устройства Flip Video Ultra
В этом руководстве показано, как снять и заменить плату, если ваше устройство сломано или работает неправильно. Вам понадобятся отвертка Phillips #1, пластиковый инструмент для вскрытия и пинцет. Эта простая процедура займет не более 15 минут.
Шаг 1

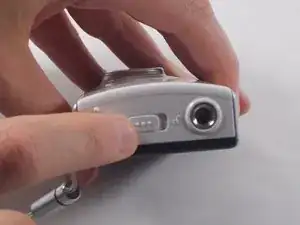

Разблокируйте крышку батарейного отсека, передвинув переключатель в положение «открыто».
Шаг 2
Снимите крышку батарейного отсека, сдвинув её вниз по камере.
Шаг 3
Извлеките батареи
Шаг 4

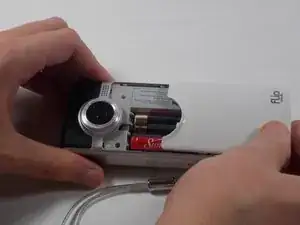

Сдвиньте чёрную верхнюю панель с корпуса устройства.
Шаг 5

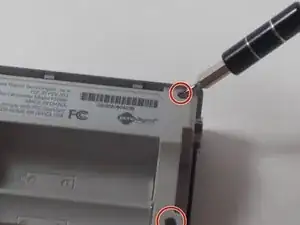

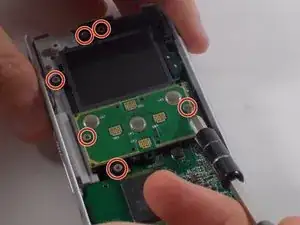

Отвинтите шестью винтами 1 мм заднюю и верхнюю крышки с помощью отвертки Phillips.
Шаг 6
Снимите верхнюю крышку с основания, чтобы открыть внутреннюю плату.
Шаг 7

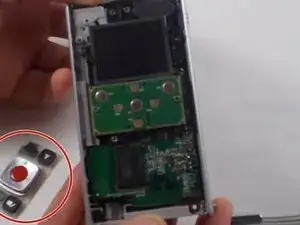

При снятии задней панели резиновые кнопки ослабнут и, вероятно, отпадут с платы. Это нормально — их легко вернуть на плату после завершения работ.
Отвинтите шесть винтов 1 мм отверткой Phillips #1.
Шаг 8

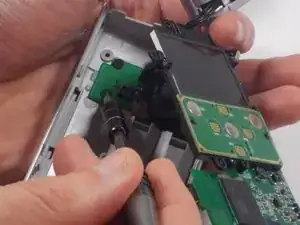

Осторожно отделите плату от корпуса.
Шаг 9

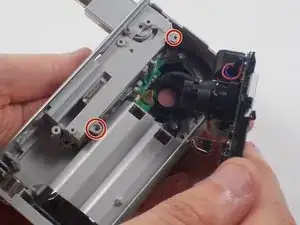

Отвинтите один винт 1 мм на корпусе USB.
Шаг 10

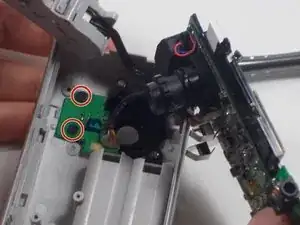

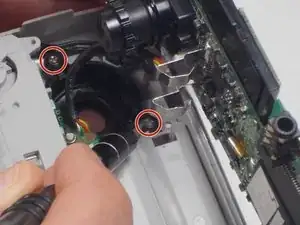

Отвинтите два винта 1 мм и аккуратно отделите провода камеры от пластикового корпуса.
Шаг 11

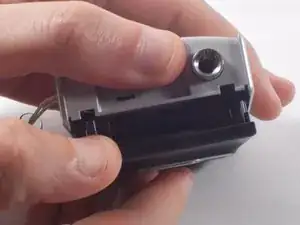

Осторожно выпробуйте корпус USB с помощью пластикового инструмента для вскрытия.
Шаг 12

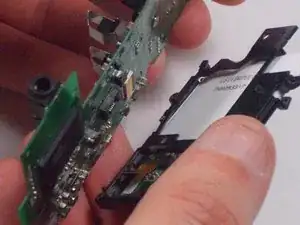

Отвинтите два винта 1 мм и отделите плату и камеру от пластикового корпуса.
Шаг 13

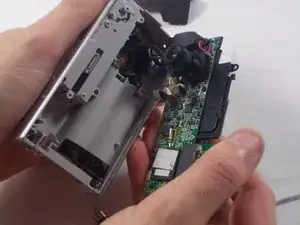

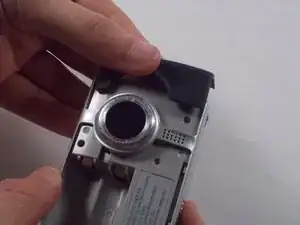

Отвинтите корпус камеры от пластикового корпуса.
Шаг 14

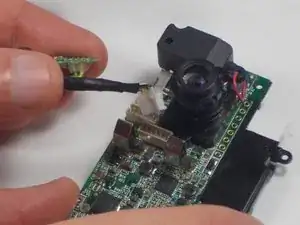

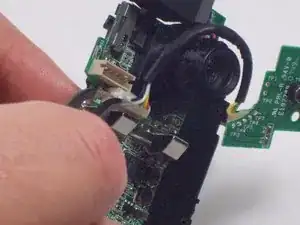

Пинцетом отсоедините микрофон и разъёмы USB.
Шаг 15

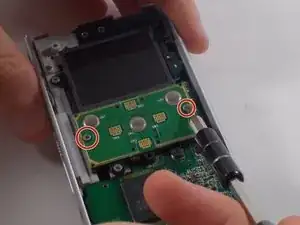

Отвинтите два винта 1 мм с показанной платы. Снимите экран с платы.
Шаг 16

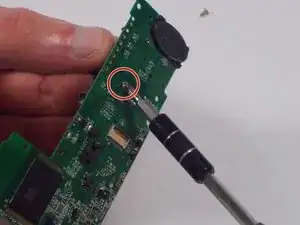

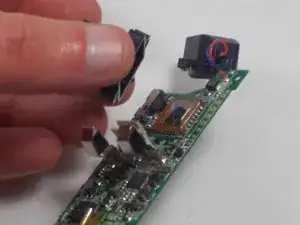

Удалите один винт 2.1 мм и отделите камеру от платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
