Замена задних кнопок Fujifilm FinePix XP70

Выключите камеру.

Оставление камеры включённой при разборке представляет риск поражения электрическим током или необратимой потери данных.

Нажмите на центральную кнопку и поверните диск сбоку против часовой стрелки, чтобы открыть отсек для аккумулятора.

Потяните оранжевую язычок в сторону петли, чтобы освободить аккумулятор.

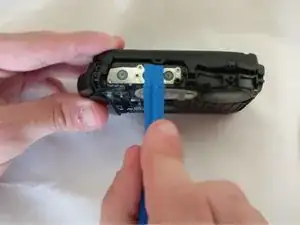

Снимите чёрную панель кнопок с помощью пластикового инструмента для открывания.

Кнопки могут легко выпадать.

Проще всего начать со стороны, открытой отсеком аккумулятора.

При установке панели обратно ориентируйте кнопки, как показано, чтобы они правильно встали в панель.

Выньте три кнопки.

Удалите один винт с крестообразной шлицей с помощью отвертки Phillips 0.

Удалите один винт с шестигранной головкой с помощью биты шестигранника 1.3.

Открутите два винта с шестигранной головкой длиной 4,0 мм с помощью биты шестигранника 1.3.

Открутите пять винтов длиной 4,0 мм с крестообразной шлицей с помощью отвертки Phillips 0.

Снимите чёрную нижнюю панель с помощью пластикового инструмента для открывания.

Проще начать со стороны открытого отсека аккумулятора.

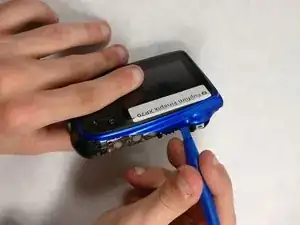

Подденьте переднюю панель с помощью пластикового инструмента для открывания.

Рекомендуется начинать с выступа на верхней или нижней стороне.

Снимите переднюю панель.

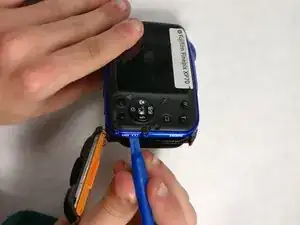

Подденьте заднюю панель с помощью пластикового инструмента для открывания.

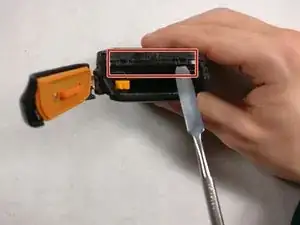

Снимите две защёлки с помощью лопатки.

Для снятия защёлок потребуется сила, поэтому будьте осторожны, чтобы не сломать их.

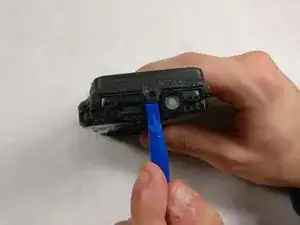

Подденьте оставшиеся защёлки пластиковым инструментом для открывания.

Лучше начать с противоположной стороны. Затем подденьте сверху и закончите внизу.

Для снятия может потребоваться усилие, но будьте осторожны, чтобы не сломать защёлки.

Разъедините две половины корпуса.

Перед закрытием при сборке заново подключите шлейф ЖК-экрана в разъём.

Открутите семь винтов длиной 4,0 мм с помощью отвертки Phillips 00.

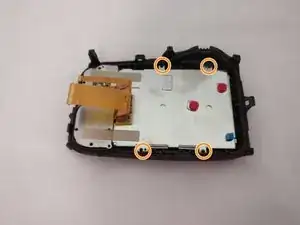

Открутите четыре винта длиной 3,0 мм с помощью отвертки Phillips 00.

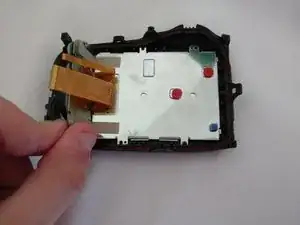

Подденьте металлическую панель пластиковым инструментом для открывания.

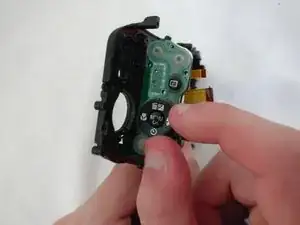

Удалите требуемую(ые) кнопку(ы).

Обращайтесь с кнопками осторожно, они легко выпадают.
