Замена аккумулятора Samsung HMX-W200

Удалите винт 5,00 мм справа от ЖК-экрана в нижней части устройства, используя крестовую отвертку Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы отделить и снять нижний красный корпус. Вставьте инструмент в шов и подденьте красный корпус, передвигаясь вдоль краёв.

Убедитесь, что все углы отделены перед снятием красного корпуса.

Используя пластиковый инструмент для вскрытия, отделите и оттяните красный корпус справа от ЖК-экрана.

Убедитесь, что все углы отделены перед снятием красного корпуса.

Чтобы получить доступ к разъёму HDMI, передвиньте ползунок к нижней части корпуса на другой стороне видеокамеры. Крышка откинется при этом.

После доступа к разъёму HDMI вы обнаружите винт 5,00 мм. Используя крестовую отвертку Phillips #00, удалите винт.

Используя пластиковый инструмент для вскрытия, отделите и оттяните красный корпус слева от ЖК-экрана.

Убедитесь, что все углы отделены перед снятием красного корпуса.

Удалите шесть винтов 5,00 мм, используя крестовую отвертку Phillips #00.

Поднимите две пластиковые защёлки с левой стороны ЖК-экрана и одну с правой стороны на чёрном корпусе, чтобы открыть устройство.

Разъедините переднюю и заднюю части корпуса.

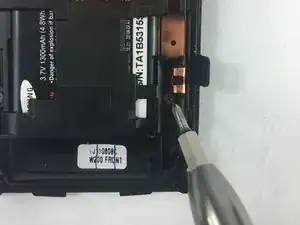

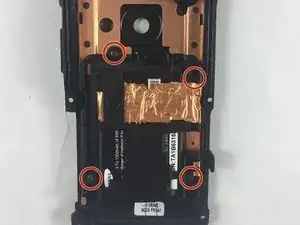

Снимите четыре винта 4,00 мм, крепящие удерживающую планку аккумулятора, используя крестовую отвертку Phillips #00.

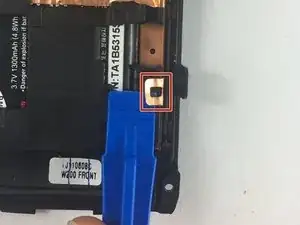

Используя пластиковый инструмент для вскрытия, поднимите медную защёлку, удерживающую планку аккумулятора на месте.

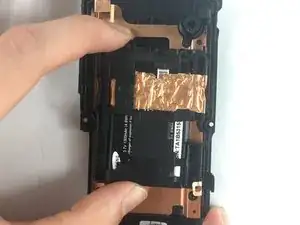

Удалите планку аккумулятора и аккумулятор из корпуса камеры.

Снимите старый аккумулятор с планки и установите новый.

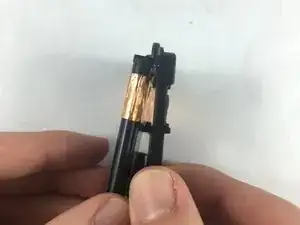

Аккумулятор может быть закреплён к планке медной лентой. В этом случае её нужно отогнуть, чтобы снять аккумулятор. Эта лента не влияет на работу аккумулятора и её безопасно удалить.
