Замена объектива камеры Samsung HMX-W200

Снимите винт 5,00 мм справа от ЖК-экрана в нижней части устройства, используя отвертку Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы отделить и снять нижний красный корпус. Вставьте инструмент в шов и подденьте красный корпус, продвигаясь вдоль кромок.

Перед снятием красного корпуса убедитесь, что все уголки отделены.

С помощью пластикового инструмента для вскрытия отделите и оттяните красный корпус справа от ЖК-экрана.

Перед снятием красного корпуса убедитесь, что все уголки отделены.

Чтобы получить доступ к разъему HDMI, сдвиньте ползунок к нижней части корпуса на другой стороне видеокамеры. Крышка корпуса при этом откинется.

После доступа к разъему HDMI вы обнаружите винт 5,00 мм. Снимите винт, используя отвертку Phillips #00.

С помощью пластикового инструмента для вскрытия отделите и оттяните красный корпус слева от ЖК-экрана.

Перед снятием красного корпуса убедитесь, что все уголки отделены.

Снимите шесть винтов 5,00 мм с помощью отвёртки Phillips #00.

Поднимите два пластиковых защёлки слева от ЖК-экрана и одну справа на чёрном корпусе, чтобы открыть устройство.

Разъедините переднюю и заднюю части корпуса.

Оказавшись внутри устройства, найдите половину, содержащую материнскую плату.

Используйте пинцет для точных работ, чтобы аккуратно вытащить USB-разъём из материнской платы.

Снимите аудиоконнектор с материнской платы (красный и чёрный провода).

Используя пластиковый инструмент для вскрытия, приподнимите разъёмы со всех сторон, прежде чем тянуть их пальцами.

Не тяните разъёмы за провода. Это может повредить соединение динамика с материнской платой.

Используйте пинцет для точных работ, чтобы снять разъём, соединяющий ЖК-экран с материнской платой.

Удалите шесть винтов 2,00 мм отверткой Phillips #00.

Поднимите материнскую плату с верхнего левого угла и аккуратно оттяните её.

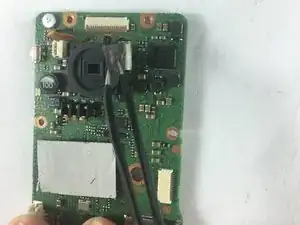

С помощью пинцета аккуратно вытяните и снимите разъём, соединяющий объектив с материнской платой.

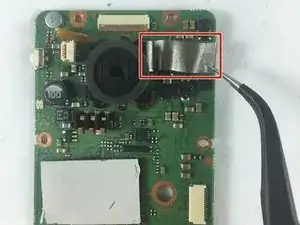

С помощью пинцета приподнимите серебристую теплоотводящую ленту с материнской платы.

Переверните материнскую плату.

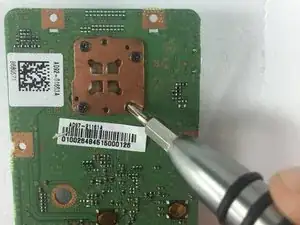

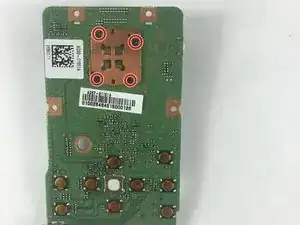

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 4 мм, крепящие объектив камеры к материнской плате.

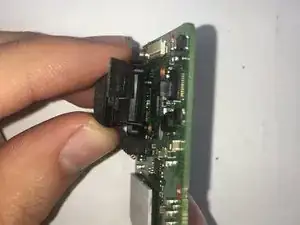

Аккуратно возьмитесь за объектив пальцами и вытяните его из материнской платы.

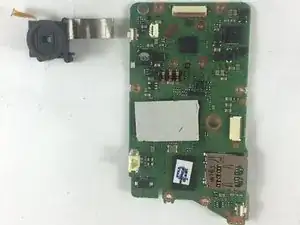

Объектив камеры должен легко отойти от материнской платы, когда последний винт ослаблен.
