Замена передней крышки Canon EOS Rebel T7i
В этом руководстве показано, как заменить переднюю крышку камеры. Это полезно как при замене передней крышки, так и при необходимости доступа к другим компонентам камеры, таким как верхняя крышка.
Обратите внимание, что отвертка Phillips #000 указана как необязательный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (отвертки JIS не портят винты с крестообразной шлицей Phillips).
Шаг 1
Перед началом извлеките аккумулятор и карту SD из камеры.

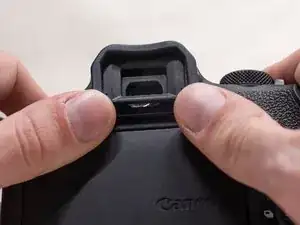

С помощью больших пальцев поднимите видоискатель вверх, чтобы снять его.
Снимите крышку батарейного отсека.
Откройте крышку батарейного отсека примерно на 35°.
Вытяните крышку батарейного отсека прямо наружу.
Шаг 2

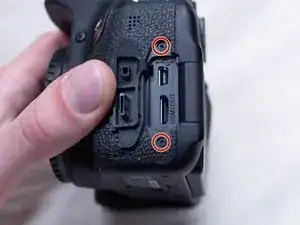

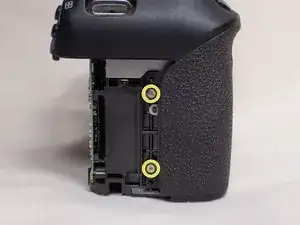

Под правой крышкой интерфейсного разъёма снимите следующие винты:
Два винта M1.7x5.5mm JIS #000

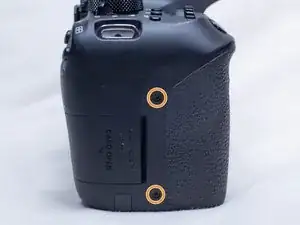

На правой стороне камеры снимите следующие винты:
Два винта M1.7x4.5mm JIS #000

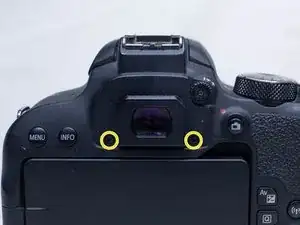

На задней части камеры снимите следующие винты рядом с видоискателем:
Два винта M1.7x5.0mm Phillips #000
Шаг 3

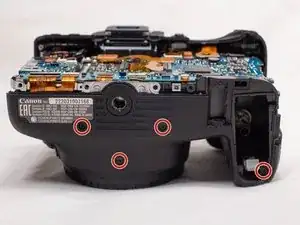

На нижней части камеры снимите следующие винты:
Четыре винта M1.7x5.0mm Phillips #000

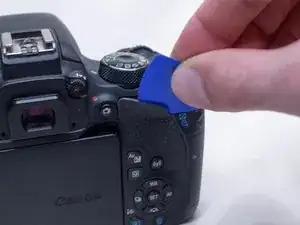

С помощью пластикового пика для вскрытия частично отогните верхнюю часть резиновой накладки задней рукояти.
Осторожно начните поднимать заднюю крышку от корпуса камеры.
Не поднимайте её полностью. Заднюю крышку всё ещё соединяет гибкий шлейф с основной платой.

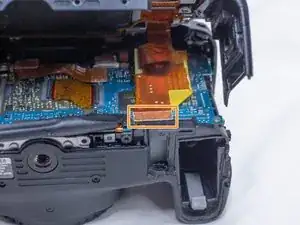

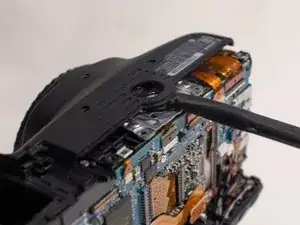

С помощью пластикового лопаточного инструмента аккуратно отожмите гибкий шлейф задней крышки от основной платы.
Шаг 4
Под левой крышкой интерфейсного разъёма снимите следующий винт:
Винт M1.7x5.5mm JIS #000

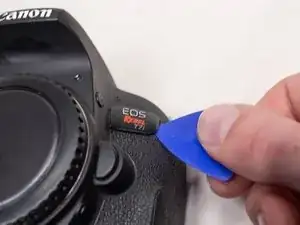

С помощью пластикового пика для вскрытия снимите переднюю шильду.

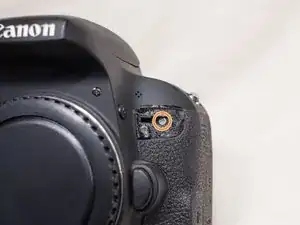

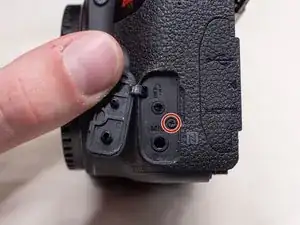

Под местом, где была шильда, снимите следующий винт:
Один винт M1.7x5.5mm Phillips #000
Снимите крышку интерфейсного разъёма.
Шаг 5

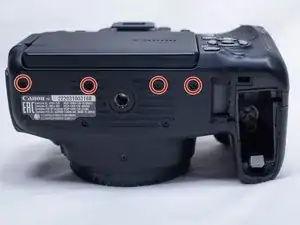

На нижней части камеры снимите следующие винты:
Четыре винта M1.7x5.0mm Phillips #000

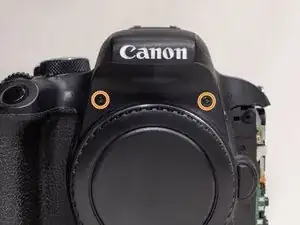

На передней части камеры снимите следующие винты:
Два винта M1.7x6.0mm JIS #000
На правой стороне камеры снимите следующие винты:
Два винта M1.7x4.5mm JIS #000
Шаг 6
Используйте пластиковый лопаточный инструмент, чтобы поддеть низ передней крышки и поднять её, пропуская через гнездо для штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение о поражении электрическим током: После снятия передней крышки высоковольтный конденсатор на плате питания теперь открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшей работой.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
