Замена материнской платы Canon EOS Rebel XSi
В этом руководстве показано, как извлечь материнскую плату камеры, расположенную сзади корпуса. Материнская плата обеспечивает связь между всеми отдельными компонентами; без работоспособной материнской платы устройство представляет собой дорогостоящий кусок металла. Материнские платы редко выходят из строя, но если камера пострадала от воды, падения или иначе не работает, и другие неисправные компоненты исключены, пришло время заменить материнскую плату.
Для доступа к этому компоненту необходимо снять заднюю панель.
Перед началом работы извлеките батарею.
Шаг 1
Зажмите глазной окуляр указательным пальцем и большим пальцем и потяните вверх, чтобы снять его.
Шаг 2
Отверткой PH000 отвинтите четыре винта 4 мм на дне камеры.
Шаг 3
Отверткой PH000 отвинтите два винта 3 мм на правой стороне камеры (со стороны ЖК-экрана).
Шаг 4
Осторожно снимите накладку рукоятки, медленно отрывая её.
Шаг 5
Отверткой PH000 отвинтите четыре винта 4 мм за окуляром.
Шаг 6
Отверткой PH000 отвинтите один винт 4 мм на левой стороне камеры (со стороны ЖК-экрана).
Шаг 7
Снимите боковую панель, приподняв её пальцами.
Шаг 8
Снимите заднюю панель, поддев её руками.
Шаг 9

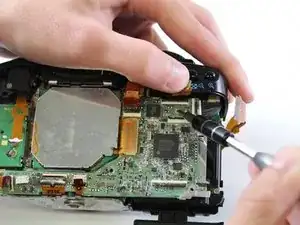

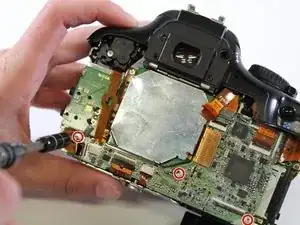

Отверткой PH00 отвинтите три винта 3 мм.
Шаг 10

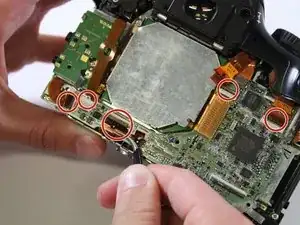

Осторожно отсоедините пять кабелей, подключённых к материнской плате, потянув их пинцетом.
Шаг 11

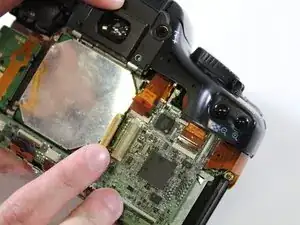

Поднимите язычок основания пальцем, чтобы снять его.
Шаг 12

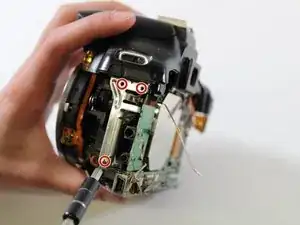

Отверткой PH00 отвинтите три винта 3 мм на левой стороне камеры.
Шаг 13
Отверткой PH00 отвинтите последний винт 4 мм, фиксирующий материнскую плату.
Шаг 14

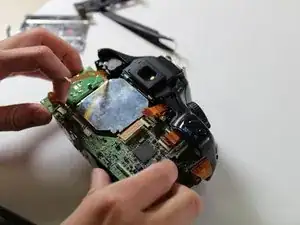

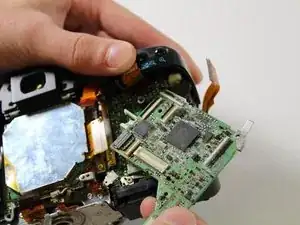

Осторожно извлеките материнскую плату, приподняв её пальцами.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
