Разборка корпуса Canon EOS Digital Rebel XT (350D)

Перед началом обязательно извлеките аккумулятор, чтобы избежать вреда себе или камере.

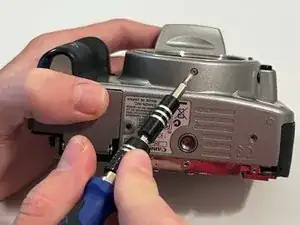

На дне камеры расположено 5 винтов. Используйте отвертку Phillips #00, чтобы удалить все 5 винтов

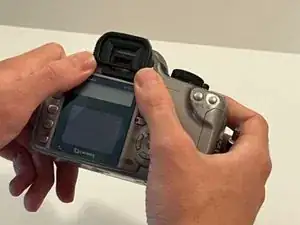

Используя большие пальцы, аккуратно подожмите и снимите крышку окуляра.

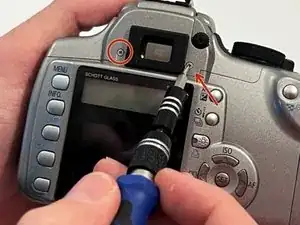

Удалите 2 винта под крышкой окуляра, используя отвертку Phillips #00.

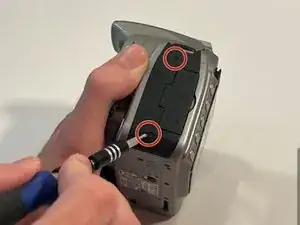

Поверните камеру на левую сторону и используйте отвертку Phillips #00, чтобы отвинтить верхний и нижний винты панели.

На верхней части панели с левой стороны камеры расположен ещё один винт. Используйте отвертку Phillips #00, чтобы его удалить.

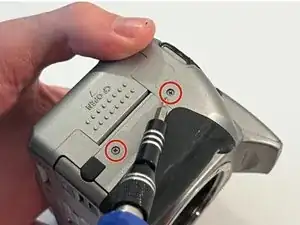

Поверните камеру на правую сторону и используйте отвертку Phillips #00, чтобы удалить 2 параллельных винта.

На верхней части панели с правой стороны камеры находится ещё один винт. Используйте отвертку Phillips #00, чтобы его удалить.

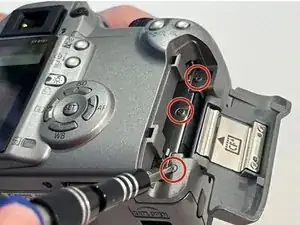

Откройте отсек карты памяти и извлеките CompactFlash. После извлечения карты удалите 3 винта с помощью отвертки Phillips #00.

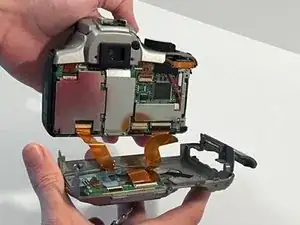

Осторожно снимите заднюю крышку камеры пальцами.

Аккуратно отсоедините оранжевый ленточный кабель от материнской платы руками или пинцетом. Осторожно отсоедините разъём ленточного кабеля от корпуса камеры.

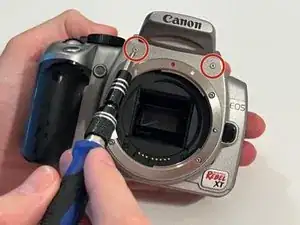

Смотрев на переднюю часть камеры, удалите 2 винта под вспышкой Canon с помощью отвертки Phillips #00.

Старайтесь не прикасаться непосредственно к объективу, чтобы избежать царапин или загрязнений.

Удалите винт внизу у объектива камеры с помощью отвертки Phillips #00.

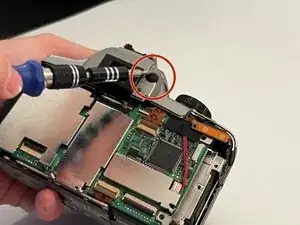

Используйте отвертку Phillips #00, чтобы удалить винт регулировочного диска диоптрий в верхнем правом углу окуляра.

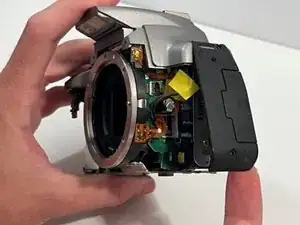

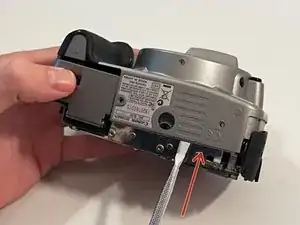

Используйте лопаточку, чтобы снять переднюю панель корпуса камеры. Затем осторожно снимите переднюю крышку объектива с передней части камеры.

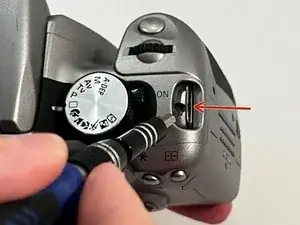

С правой стороны камеры открутите винт под кнопкой спуска затвора с помощью отвертки Phillips #00.

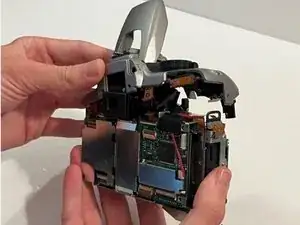

Наконец, аккуратно снимите верхнюю крышку камеры руками.
