Замена крышки карта памяти на Canon Rebel T5i

В этом руководстве показано, как заменить крышку карты памяти, которая прикреплена к задней панели камеры.

Шаг 1

Перед началом работы извлеките батарею и карту памяти из камеры.

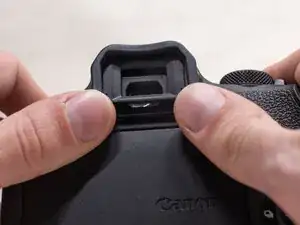

Сжав крышку, поднимите ее, чтобы снять окуляр.

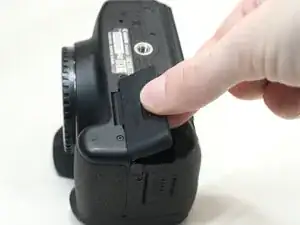

Снимите крышку батареи.

Откройте крышку батареи под углом примерно 35°.

Вытяните крышку батареи прямо наружу.

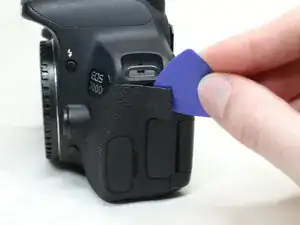

Осторожно отогните левую резиновую накладку с помощью пластикового инструмента.

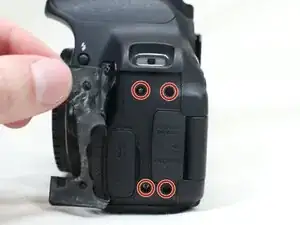

Под накладкой снимите следующие винты:

Четыре винта Torx T6 M1.7x5.0мм

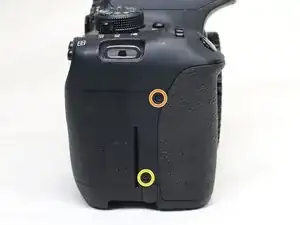

На правой стороне камеры снимите следующие винты:

Один винт JIS #000 M1.7x5.5мм

Один винт JIS #000 M1.7x3.5мм

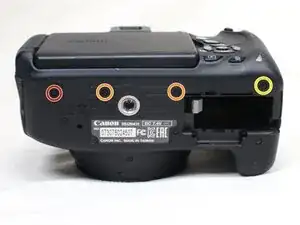

На нижней части камеры снимите следующие винты:

Один винт JIS #000 M1.7x6.0мм

Два винта JIS #000 M1.7x3.0мм

Один винт JIS #000 M1.7x5.5мм

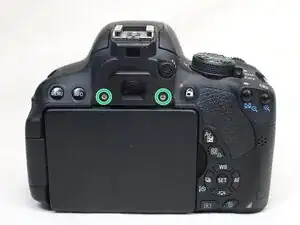

На задней панели камеры снимите следующие винты:

Два винта JIS #000 M1.7x3.0мм

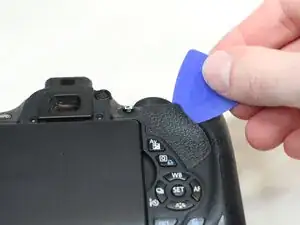

Используя пластиковый инструмент, частично отогните верхнюю часть задней резиновой накладки.

Осторожно начните поднимать заднюю крышку от корпуса камеры.

Не поднимайте ее полностью. Все еще есть шлейф, соединяющий заднюю крышку с основной платой.

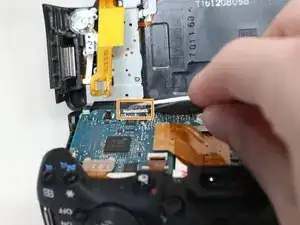

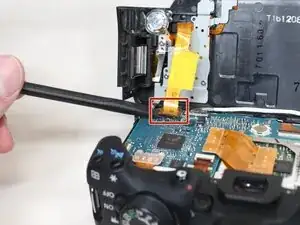

Используйте пластиковую лопатку, чтобы аккуратно открепить шлейф.

Используйте пластиковую лопатку, чтобы аккуратно открепить другой шлейф, соединяющий заднюю крышку с камерой.

Коннектор немного выступает с обоих концов, что дает вам хорошее место для его открепления.

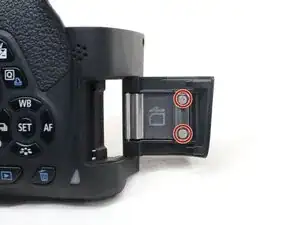

На внутренней стороне крышки карты памяти снимите следующие винты, удерживающие металлическую пластину:

Два винта
