Замена дополнительной платы (daughter board) Canon EOS Rebel XSi
Этот руководство по замене показывает, как снять дополнительную плату, также известную как удлинение материнской платы, расположенное на передней стороне камеры. Перед этим необходимо снять переднюю панель.
Шаг 1
Сожмите видоискатель между указательным пальцем и большим пальцем и поднимите вверх, снимая его.
Шаг 2
Используя отвертку PH000, отвинтите четыре винта 4 мм внизу корпуса камеры.
Шаг 3
Используя отвертку PH000, отвинтите два винта 3 мм на правой стороне камеры (со стороны ЖК-экрана).
Шаг 4
Снимите рукоятку, медленно отлепляя её.
Шаг 5
Используя отвертку PH000, отвинтите четыре винта 4 мм за видоискателем.
Шаг 6
Используя отвертку PH000, отвинтите один винт 4 мм на левой стороне камеры (со стороны ЖК-экрана).
Шаг 7
Снимите боковую панель, поддев её пальцами и оттянув вверх.
Шаг 8
Снимите заднюю панель с помощью рук, поддев и отщёлкнув её.
Шаг 9

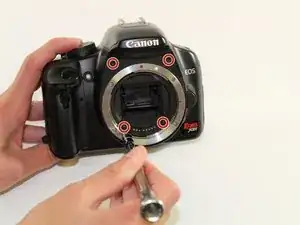

Используя отвертку PH000, отвинтите четыре винта 3 мм на передней части.
Шаг 10

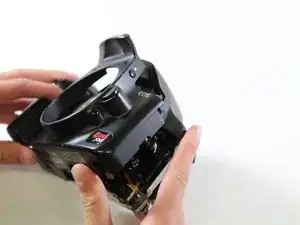

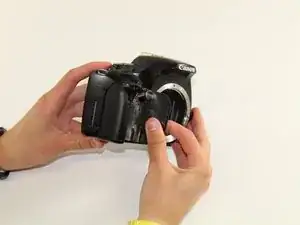

Снимите переднюю накладку рукоятки, аккуратно отлепляя от края к центру камеры.
Шаг 11

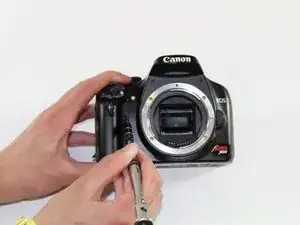

Используя отвертку PH000, отвинтите винт 3 мм, который находился под накладкой рукоятки.
Шаг 12

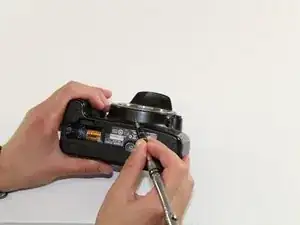

Используя отвертку PH000, отвинтите винт 4 мм внизу корпуса камеры.
Шаг 13

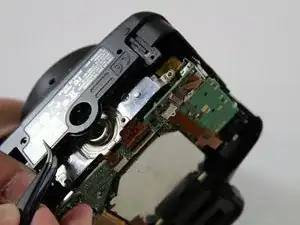

Снимите переднюю панель, используя пинцет, подденьте панель над выступающим металлическим кольцом.
Шаг 14

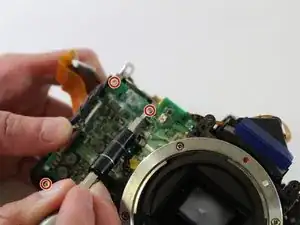

Используя отвертку PH000, отвинтите три винта 3 мм.
Шаг 15
Осторожно извлеките кабель из его пластикового основания пальцами.
Шаг 16

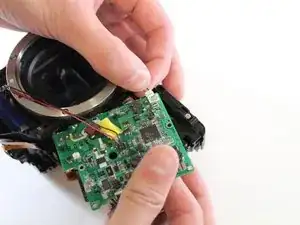

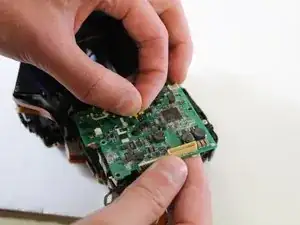

Аккуратно сдвиньте плату наружу большим пальцем.
Шаг 17
Осторожно отсоедините кабель, вытащив его из пластикового основания пальцами.
Шаг 18
Отсоедините кабели, вытянув их из разъёма пальцами.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
