Замена печатной платы вспышки Canon EOS Rebel T6i

Снимите два винта JIS #000 длиной 6,8 мм с правой стороны.

Снимите шесть винтов JIS #000 длиной 5,3 мм на нижней части.

Снимите два винта JIS #000 длиной 5,3 мм по обе стороны видоискателя.

Снимите один винт JIS #000 длиной 5,9 мм в правом верхнем углу.

Снимите один винт JIS #000 длиной 3,4 мм в левом верхнем углу.

Используя металлическую лопатку, подденьте резиновую накладку с корпуса на левой стороне камеры.

Возможность повреждения устройства: Будьте осторожны, чтобы не порвать резинку металлической лопаткой.

Снимите пять серебристых винтов JIS #000 длиной 5,8 мм, расположенных под накладкой.

Используя металлическую лопатку, подденьте резиновую накладку, расположенную прямо под диском управления.

Возможность повреждения устройства: Будьте осторожны, чтобы не порвать резинку.

Осторожно используйте пластиковый инструмент для раскрытия корпуса, поддевая его вдоль стыка.

Ведите инструмент по стыку, пока задняя крышка не будет готова к снятию.

Возможность повреждения устройства: Обязательно используйте заземляющий ремешок, чтобы исключить разряд статического электричества в компоненты внутри.

Обратите внимание на два соединения, присоединяющие заднюю крышку камеры к материнской плате.

Чтобы отсоединить белый провод, сожмите изоляцию провода и вытяните его прямо из камеры.

Для этого может потребоваться небольшое усилие; однако не тяните и не поддёвывайте грубой силой.

Чтобы отсоединить ленточный коннектор, аккуратно отведите заднюю крышку от материнской платы. Он должен отсоединиться с небольшим усилием.

После снятия отложите заднюю крышку в безопасное место.

Снимите пять ленточных коннекторов вдоль нижней части сборки, используя пинцет с тонкими губками или пластиковый инструмент для открытия, чтобы поднять маленькие защёлки в положение «вверх».

Используйте нейлоновую лопатку, чтобы вытащить каждый ленточный кабель из разъёма за центральное отверстие ленточного кабеля.

Снимите элемент питания типа «таблетка» с материнской платы с помощью пинцета.

Отсоедините маленькие пластиковые разъёмы в верхнем левом углу материнской платы, захватив пластиковую часть проводов и аккуратно вытянув из разъёма.

Отсоедините три ленточных коннектора вдоль верхней части.

Не отсоединяйте разъёмы внизу или ленточные коннекторы с пенным блоком — их удалят позже.

Снимите четыре винта с передней части камеры. Два винта расположены над байонетом объектива и два винта внутри байонета.

Снимите четыре винта с нижней части камеры.

Используя пластиковый инструмент для открытия, подденьте переднюю часть корпуса и снимите её с камеры.

Предупреждение: электрический удар! Не прикасайтесь к клеммам конденсатора (чёрный цилиндр). Это может вызвать разряд конденсатора.

Отсоедините жёлтый и красный разъёмы на передней части возле чёрного цилиндра (конденсатора).

Жёлтый разъём просто выскакивает, если поддеть его снизу пластиковым инструментом для открытия.

Красный разъём вытаскивается из корпуса либо пластиковым инструментом для открытия, либо тонким пинцетом.

Предупреждение: электрический удар! Не прикасайтесь к клеммам конденсатора (чёрный цилиндр). Это может вызвать разряд конденсатора.

Снимите регулятор диоптрий рядом с видоискателем с помощью отвертки JIS #000.

Снимите весь верхний блок вспышки, аккуратно потянув его вверх и сняв с камеры.

Блок вспышки продаётся как единое целое.

Отключите ленточный разъём в верхнем правом углу материнской платы.

Отогните поролон над разъёмом на крайнем правом краю материнской платы.

Поднимите защёлку разъёма и снимите кабель.

Снимите два винта с правой стороны материнской платы, а также винт в центре.

Снимите два винта, закрепляющие металлический кронштейн портов на материнской плате.

Выдвиньте металлический кронштейн из камеры.

Извлеките материнскую плату из устройства.

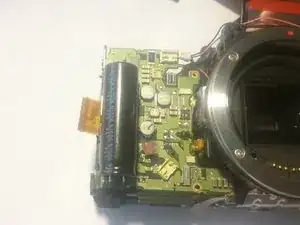

Внимание: Несоблюдение этих шагов может привести к повреждению или травме от электрического удара. Перед снятием или прикосновением к печатной плате необходимо проверить напряжение на конденсаторе. В этом устройстве конденсатор представляет собой чёрный цилиндр на камере.

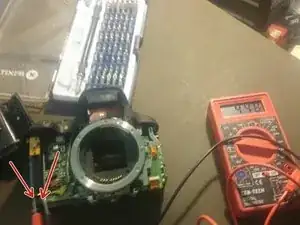

Подключите вольтметр параллельно конденсатору. Если обнаружен заряд, убедитесь, что аккумулятор извлечён из устройства.

Положительный контакт подключён к положительной клемме, отрицательный — к отрицательной. Переключите мультиметр в режим постоянного тока (ADC) для измерения тока.

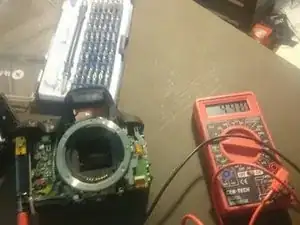

Показания прибора будут колебаться с течением тока до достижения нуля. Этот процесс разрядит остаточный заряд.

Внимание: Несоблюдение разрядки конденсатора может привести к электрическому разряду и поражению. Прибор должен показать ноль, чтобы предотвратить дальнейшее повреждение камеры.

Возможное повреждение устройства: использование отвёртки с магнитным наконечником может повредить плату.

Удалите три винта с материнской платы.

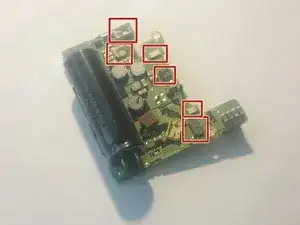

Отключите шесть ленточных разъёмов от материнской платы.

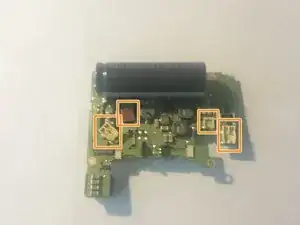

Снимите четыре проводных разъёма на передней части материнской платы.

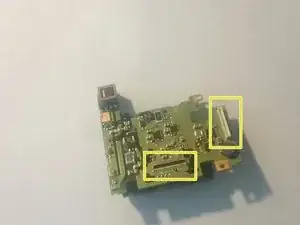

Снимите два проводных разъёма на задней части материнской платы.

Убедитесь, что силовой кабель также был удалён.

Снимите плату флэш-памяти с камеры.
