Замена платы слота SD-карты Canon EOS Rebel T5

Положите камеру на спинку так, чтобы крышка отсека карты/аккумулятора была обращена к вам.

С помощью ногтя поддвиньте язычок на крышке аккумуляторного отсека вверх, чтобы освободить защёлку крышки.

Поднимите теперь свободную крышку отсека карты/аккумулятора, чтобы открыть отсек для аккумулятора.

Сдвиньте серый рычажок вправо, чтобы аккумулятор можно было вынуть и заменить на новый.

Положите камеру на спинку так, чтобы крышка отсека карты/аккумулятора была обращена к вам.

С помощью ногтя поддвиньте язычок на крышке аккумуляторного отсека вверх, чтобы освободить защёлку крышки.

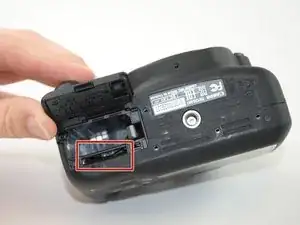

Откройте отсек аккумулятора, подняв крышку карты/аккумулятора. Под аккумулятором вы увидите тонкий слот для SD-карты.

Надавите на старую SD-карту до щелчка, чтобы извлечь её, затем вставьте новую карту до щелчка, чтобы зафиксировать.

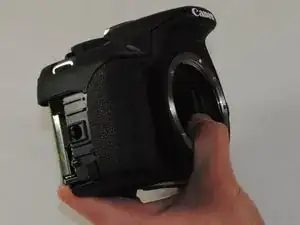

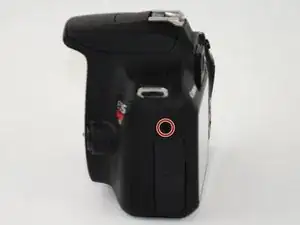

Поверните камеру так, чтобы задняя часть была направлена вправо от вас.

Удалите винт JIS #000 длиной 5 мм над резиновой крышкой порта USB.

Снимите резиновый элемент.

Открутите два винта под резиновой крышкой, чтобы полностью снять резиновый элемент.

Он удерживается защёлкнутым креплением, но его можно легко сдвинуть для извлечения.

Поверните камеру так, чтобы нижняя часть была обращена к вам.

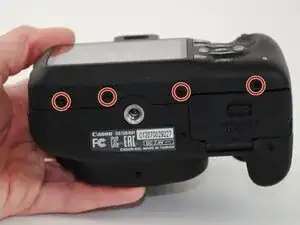

Удалите четыре винта JIS #000 длиной 5 мм.

Теперь поверните камеру так, чтобы передняя часть была направлена вправо.

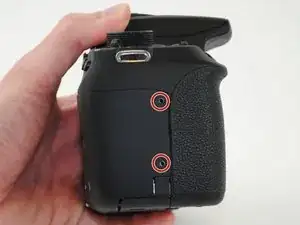

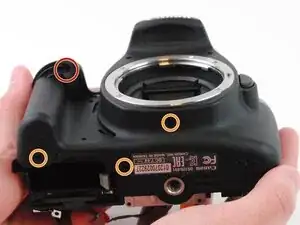

Удалите два оставшихся винта JIS #000 длиной 5 мм.

Теперь, когда все внешние винты сняты, крепко возьмите камеру с обеих сторон.

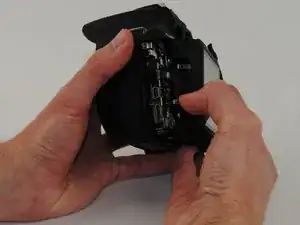

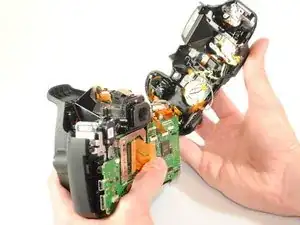

Осторожно подденьте заднюю панель и отделите её от корпуса камеры.

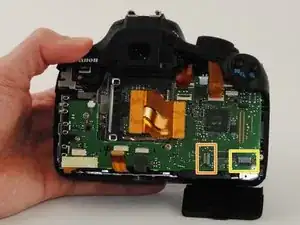

Для снятия задней панели необходимо отсоединить два ленточных кабеля, как показано.

Эта задняя панель содержит элементы управления камеры и ЖК-экран.

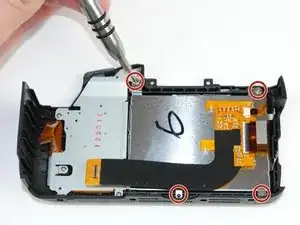

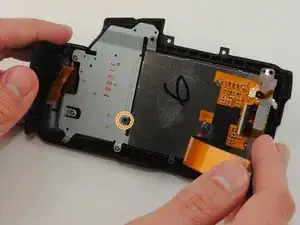

Снимите четыре серебристых винта JIS #000 длиной 4 мм, соединяющие ЖК-экран с задней частью камеры.

Не забудьте приподнять ленточный кабель, чтобы получить доступ и снять скрытый чёрный винт JIS #000 длиной 4 мм.

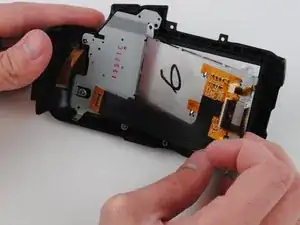

ЖК-экран теперь можно приподнять с правой стороны для замены.

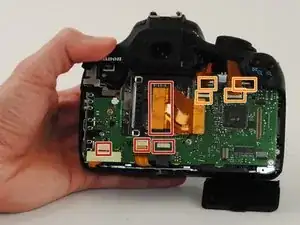

Отсоедините все ленточные кабели с помощью пластиковой лопатки.

Осторожно приподнимите чёрные фиксирующие защёлки, чтобы извлечь ленточные кабели.

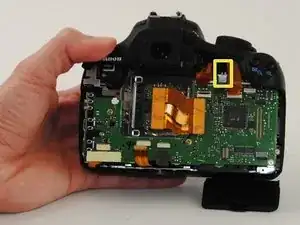

Обратите внимание на этот чёрный кабель и место его подключения к плате. Это оптоволоконный кабель, используемый для вспышки камеры. Его потребуется снова подключить после замены материнской платы.

При повторном подключении оптоволоконного кабеля просто вставьте чёрный кабель в отверстие разъёма и полностью его задвиньте.

Поверните камеру так, чтобы верхняя часть была обращена к вам.

Удалите два чёрных винта JIS #000 длиной 5 мм.

Поверните камеру так, чтобы рукоятка была обращена к вам.

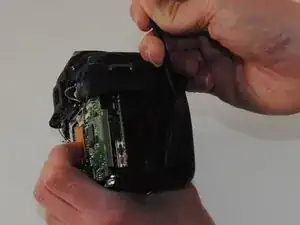

Снимите резиновую накладку рукоятки с помощью пластиковой лопатки.

Удалите чёрный винт JIS #000 длиной 5 мм, расположенный под рукояткой.

Удалите три винта JIS #000 длиной 3,5 мм на дне корпуса.

Снимите верхнюю панель устройства.

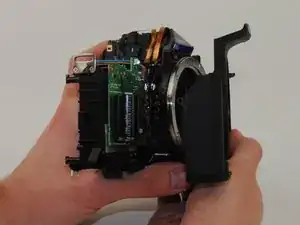

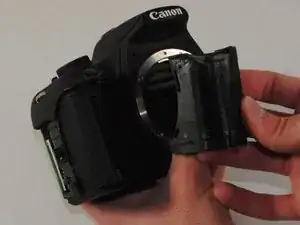

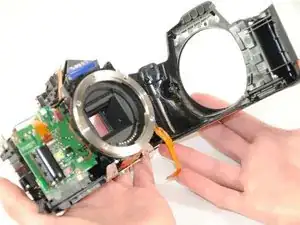

Снимите переднюю панель камеры.

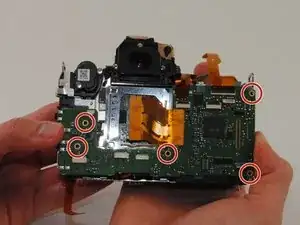

Удалите пять серебристых винтов JIS #000 длиной 5 мм.

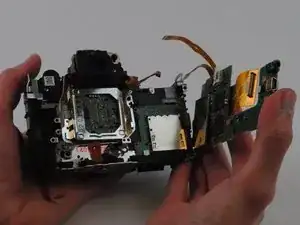

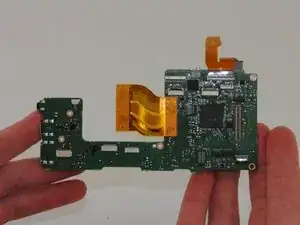

Теперь можно вынуть материнскую плату.

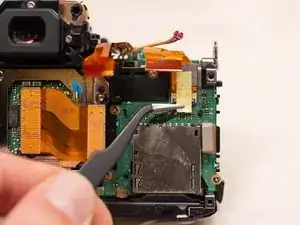

С помощью пинцета снимите ленту, закрывающую ленточный кабель платы SD-карты.

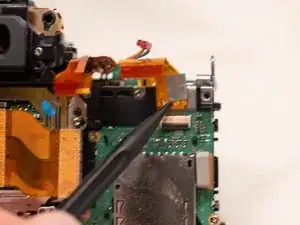

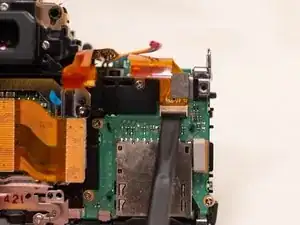

С помощью пластиковой лопатки приподнимите чёрную фиксирующую защёлку ленточного кабеля платы SD-карты и отсоедините ленточный кабель.

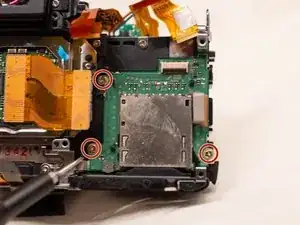

Удалите три винта JIS #000 длиной 3 мм, крепящие считыватель SD-карт к задней части устройства.

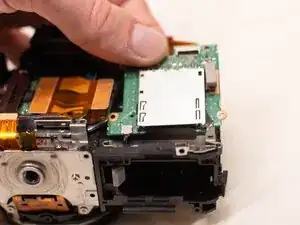

Осторожно выньте плату считывателя SD-карт из камеры.
