Замена держателя ремня Canon EOS Rebel T7i

В этом руководстве показано, как заменить два металлических держателя ремня камеры.

Обратите внимание, что отвертка Phillips #000 указана как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (отвертки JIS не повредят винты с крестообразным шлицем Phillips).

Шаг 1

Перед началом извлеките батарею и SD-карту из камеры.

Используя большие пальцы, поднимите окуляр вверх, чтобы снять его.

Снимите дверцу отсека батареи.

Откройте дверцу отсека батареи примерно под углом 35°.

Вытащите дверцу отсека батареи прямо наружу.

Шаг 2

Под защёлкой правого интерфейсного разъёма удалите следующие винты:

Два винта M1.7x5.5 мм JIS #000

С правой стороны камеры удалите следующие винты:

Два винта M1.7x4.5 мм JIS #000

На задней панели камеры удалите следующие винты рядом с видоискателем:

Два винта M1.7x5.0 мм Phillips #000

Шаг 3

На нижней части камеры удалите следующие винты:

Четыре винта M1.7x5.0 мм Phillips #000

Используя пластиковую лопатку для вскрытия, частично отогните верхнюю часть задней резиновой ручки.

Осторожно начните поднимать заднюю крышку от корпуса камеры.

Не поднимайте её полностью. К задней крышке всё ещё прикреплён ленточный кабель, подключённый к основной плате.

Используя пластиковую лопатку, аккуратно отоприте ленточный кабель задней крышки от основной платы.

Шаг 4

Под защёлкой левого интерфейсного разъёма удалите следующий винт:

Винт M1.7x5.5 мм JIS #000

Используя пластиковую лопатку для вскрытия, снимите переднюю шильду с названием.

Под местом, где была шильда, удалите следующий винт:

Один винт M1.7x5.5 мм Phillips #000

Снимите крышку интерфейсного разъёма.

Шаг 5

На нижней части камеры удалите следующие винты:

Четыре винта M1.7x5.0 мм Phillips #000

На передней части камеры удалите следующие винты:

Два винта M1.7x6.0 мм JIS #000

С правой стороны камеры удалите следующие винты:

Два винта M1.7x4.5 мм JIS #000

Шаг 6

Используйте пластиковую лопатку, чтобы приподнять нижнюю часть передней крышки и снять её поверх гнезда для штатива.

Снимите переднюю крышку с корпуса камеры.

Предупреждение об ударе электричеством: Сняв переднюю крышку, высоковольтный конденсатор на плате питания DC теперь открыт. Рекомендуется использовать прибор для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшими действиями.

Шаг 7

Снимите эти два кабеля с основной платы, используя пластиковую лопатку.

Третий кабель снимите пинцетом с тупыми концами.

Поместите конец пинцета в маленький вырез в разъёме кабеля и вытолкните разъём наружу.

Используя пинцет с тупыми концами, аккуратно вытяните красный и жёлтый кабели с платы питания DC.

Шаг 8

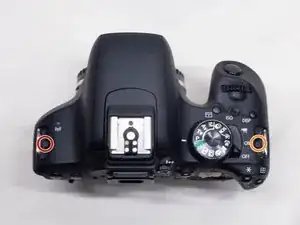

Удалите следующие винты с верхней части камеры:

Один винт M1.7x3.0 мм JIS #000

Один винт M1.7x5.5 мм JIS #000

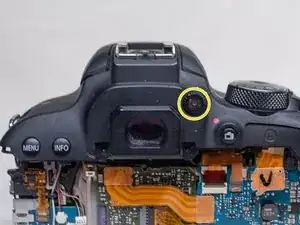

На задней панели камеры снимите диск диоптрийной настройки.

Шаг 9

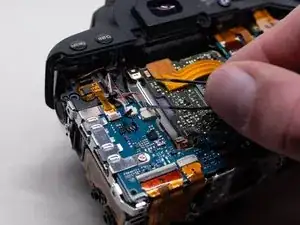

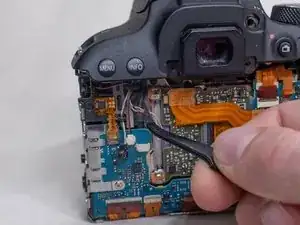

Пинцетом отведите два кабеля с левой стороны основной платы так, чтобы они не застряли при снятии верхней крышки.

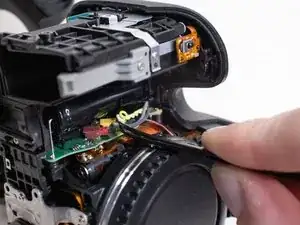

Возможно, будет удобнее сначала снять кабель динамика (с чёрным и красным проводами), чтобы он не мешал.

Осторожно поднимите верхнюю крышку с корпуса камеры. Следите, чтобы никакие кабели не застряли при снятии.

Шаг 10

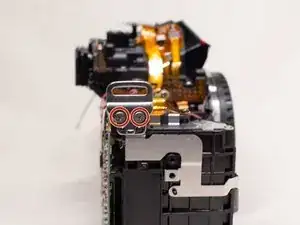

С правого держателя ремня удалите следующие винты:

Два винта M2.0x5.0 мм Phillips #000

С левого держателя ремня удалите следующие винты:

Два винта M2.0x5.0 мм Phillips #000

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
