Замена ЖК-дисплея Canon EOS Rebel T6i

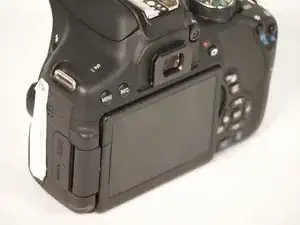

Извлеките аккумулятор и используйте антистатический браслет, чтобы заземлить себя и предотвратить повреждение устройства.

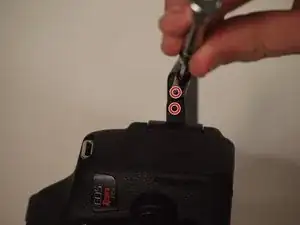

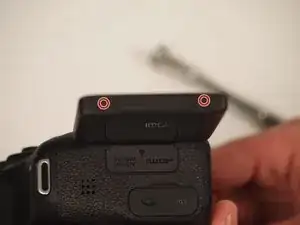

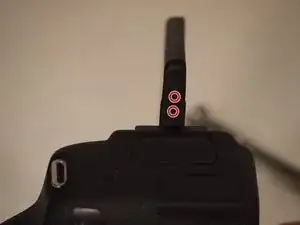

2 винта на боковой стороне — 1,3 мм

4 винта расположены на противоположной/внутренней стороне корпуса экрана. Используйте отвертку с жалом J000, чтобы удалить эти 4 винта. Кроме того, эти винты имеют больший диаметр, чем другие 2. Пожалуйста, рассортируйте их соответствующим образом.

4 маленьких винта на задней панели — 1,58 мм

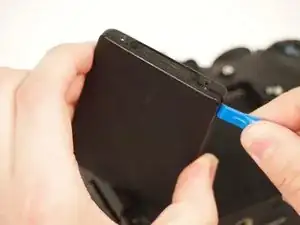

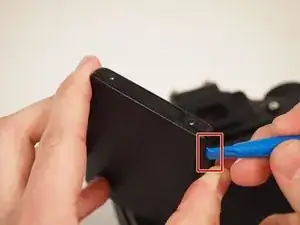

После удаления 6 винтов найдите соединение корпуса. Вставьте плоскую лопатку в этот зазор и приложите давление. Корпус должен легко щёлкнуть на две части корпуса и механизм экрана. Предупреждение. Не пытайтесь снять нижнюю часть корпуса до следующего шага.

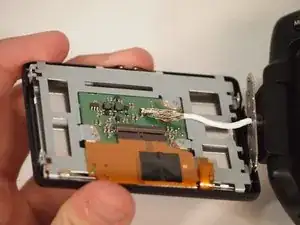

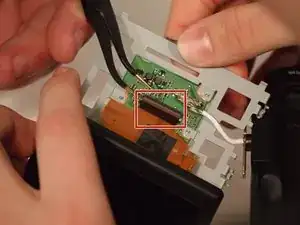

Внутри корпуса находятся несколько компонентов: плата, питающий кабель, экран и гибкий шлейф. Сначала, используя пинцет, приподнимите металлический зажим, соединяющий шлейф с платой.

ПРЕДУПРЕЖДЕНИЕ. Если рычаг не поднимается сразу, не тяните его силой. Это может повредить шлейф и плату. При повторном подключении шлейфа обеспечьте надёжное соединение.

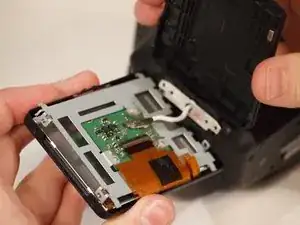

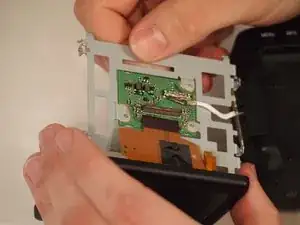

Теперь, когда шлейф отключён, осторожно снимите плату и отложите её в сторону. Эта деталь всё ещё работоспособна, поэтому оставьте её прикреплённой к камере.

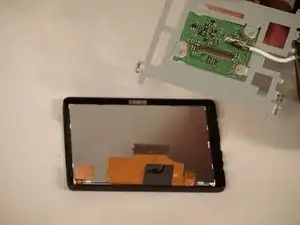

Экран приклеен к корпусу. Удалите экран, аккуратно поддевая вдоль кромок корпуса, пока экран не выйдет из посадочного места. Установите новый экран в существующий корпус. Возможно потребуется небольшое количество клея или адгезива, если в корпусе недостаточно оставшегося клея. Повторите шаги в обратном порядке для установки экрана.

Если экран не включается после установки аккумулятора, вернитесь и проверьте соединения шлейфа.
