Замена крышки I/F терминала Canon EOS Rebel T7i
Удаление крышки I/F терминала полезно, если Вам необходимо заменить саму крышку или два резиновых колпачка I/F терминала. Это также необходимо для разборки определенных частей камеры, в том числе тех, которые требуют снятия передней крышки.
Обратите внимание, что отвертка Phillips #000 отмечена как дополнительный инструмент, так как Вы всегда можете использовать отвертку JIS #000 вместо нее (отвертки JIS не повреждают винты с головкой Phillips).
Шаг 1
Перед началом снимите аккумулятор с камеры.
Под двумя колпачками I/F терминала открутите следующие винты:
Три винта M1.7x5.5mm JIS #000

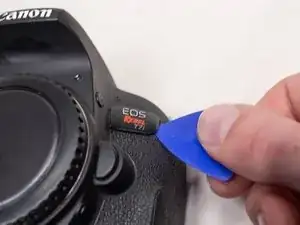

С помощью пластикового инструмента для открытия подденьте переднюю накладку с названием.

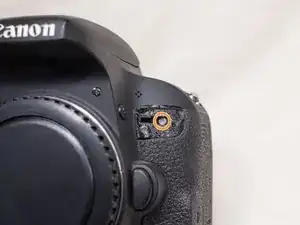

Под накладкой, где она была, открутите следующий винт:
Один винт M1.7x5.5mm Phillips #000
Шаг 2

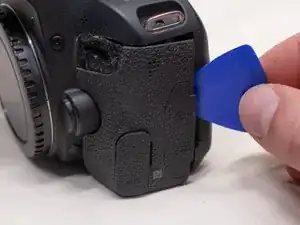

С помощью пластикового инструмента для открытия подденьте правую сторону крышки I/F терминала.
Снимите крышку I/F терминала с камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
