Замена материнской платы Canon EOS Rebel T6i

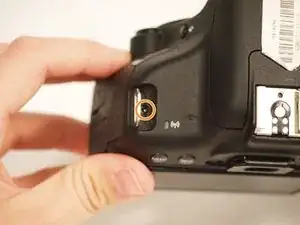

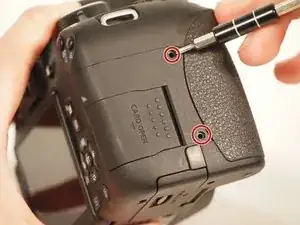

Снимите два винта JIS #000 длиной 6.8 мм на правой стороне.

Снимите шесть винтов JIS #000 длиной 5.3 мм снизу.

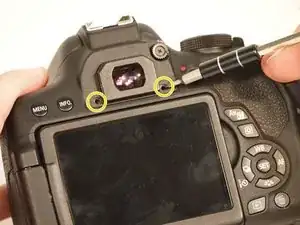

Снимите два винта JIS #000 длиной 5.3 мм по обе стороны от видоискателя.

Снимите один винт JIS #000 длиной 5.9 мм в правой верхней части.

Снимите один винт JIS #000 длиной 3.4 мм в левой верхней части.

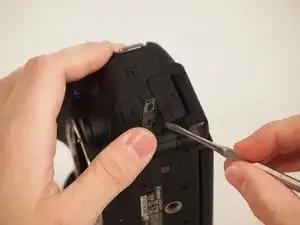

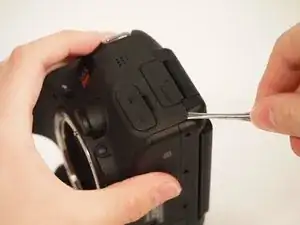

С помощью металлической лопатки аккуратно отожмите резиновую накладку с корпуса с левой стороны камеры.

Возможен повреждение устройства: будьте осторожны, чтобы не порвать резину металлической лопаткой.

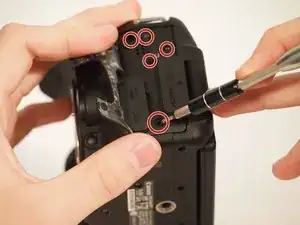

Снимите пять серебристых винтов JIS #000 длиной 5.8 мм, расположенных под накладкой.

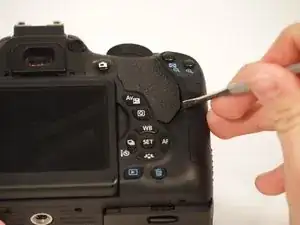

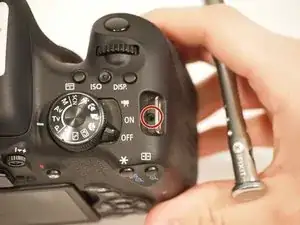

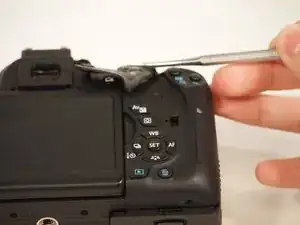

С помощью металлической лопатки отожмите резиновую накладку, расположенную прямо под диском режимов.

Возможен повреждение устройства: будьте осторожны, чтобы не порвать резину.

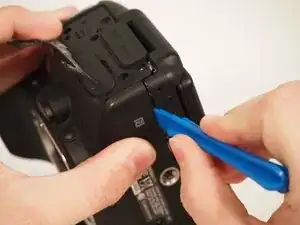

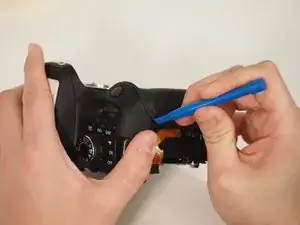

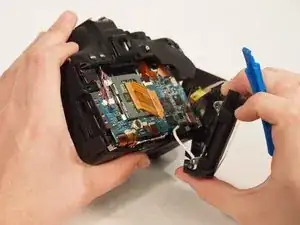

Осторожно используйте пластиковый инструмент для вскрытия, чтобы раздвинуть корпус по шву.

Проводите инструментом по шву, пока задняя часть не будет готова к снятию.

Возможен повреждение устройства: убедитесь, что вы используете заземляющую ленту, чтобы исключить разряд статического электричества в компоненты внутри.

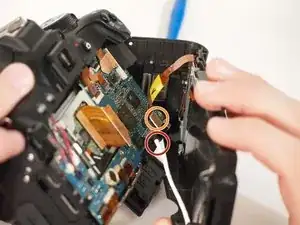

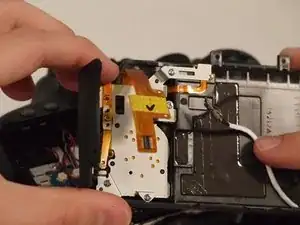

Обратите внимание на два соединения, крепящие заднюю панель камеры к материнской плате.

Чтобы отключить белый провод, сожмите оболочку провода и вытяните его прямо из камеры.

Для этого может потребоваться небольшое усилие; однако не применяйте чрезмерную силу и не поддёргивайте.

Чтобы отключить ленточный разъём, аккуратно отведите заднюю часть от материнской платы. Он должен отсоединиться при небольшом усилии.

После снятия положите заднюю панель в безопасное место.

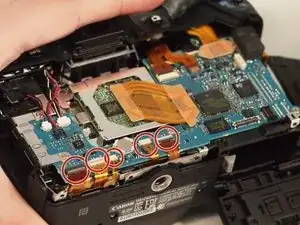

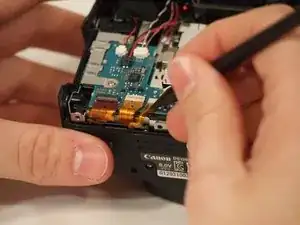

Снимите пять ленточных разъёмов вдоль нижней части сборки, используя либо пинцет с тонкими носиками, либо пластиковый инструмент для вскрытия, чтобы перевести маленькие защёлки в положение «вверх».

Используйте нейлоновую лопатку, чтобы вытащить каждый ленточный кабель из разъёма, захватывая за отверстие в центре ленты.

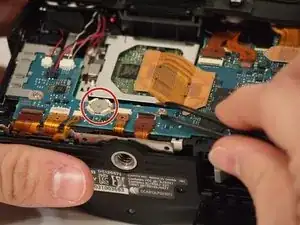

Снимите кнопку-батарейку с материнской платы с помощью пинцета.

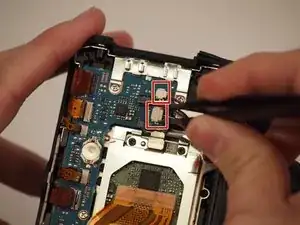

Отключите маленькие пластиковые разъёмы в левом верхнем углу материнской платы, захватив маленькую пластиковую часть провода и аккуратно вытянув из разъёма.

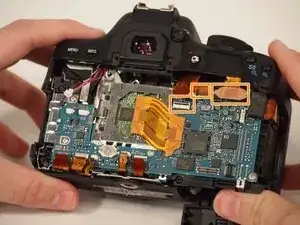

Отключите три ленточных разъёма вдоль верхней части.

Не отсоединяйте разъёмы под ними или ленточные разъёмы с пенным блоком — они будут удалены позже.

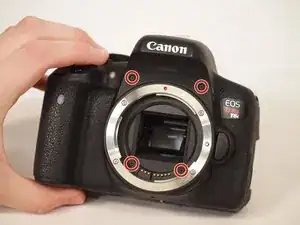

Снимите четыре винта с передней стороны камеры. Два винта находятся над байонетом объектива и два винта внутри байонета.

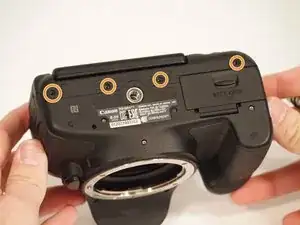

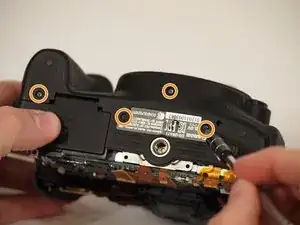

Снимите четыре винта с нижней части камеры.

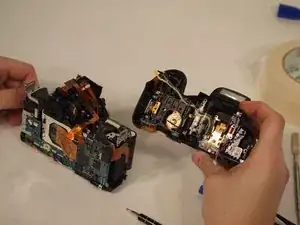

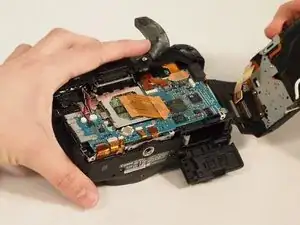

С помощью пластикового инструмента для вскрытия отожмите переднюю часть корпуса и снимите её с камеры.

Внимание: риск поражения электрическим током! Будьте осторожны, чтобы не касаться выводов конденсатора (чёрный цилиндр). Это может привести к разряду конденсатора.

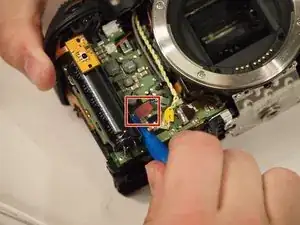

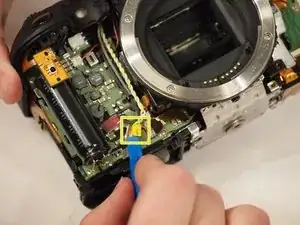

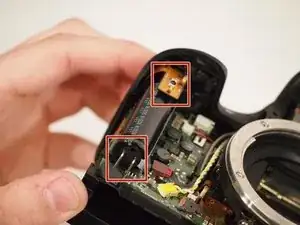

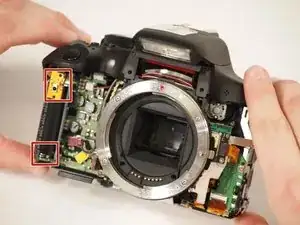

Отключите жёлтый и красный разъёмы спереди рядом с чёрным цилиндром (конденсатором).

Жёлтый разъём просто выскакивает, если поддеть его снизу пластиковым инструментом для вскрытия.

Красный разъём можно вытянуть из корпуса с помощью пластикового инструмента для вскрытия или тонкого набора пинцетов.

Внимание: риск поражения электрическим током! Будьте осторожны, чтобы не касаться выводов конденсатора (чёрный цилиндр). Это может привести к разряду конденсатора.

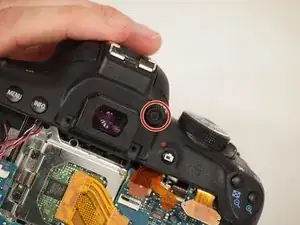

Снимите ручку настройки диоптрий рядом с видоискателем, используя отвертку JIS #000.

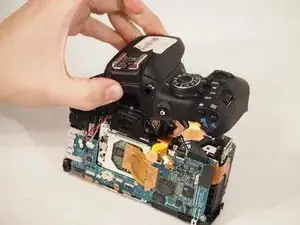

Снимите весь верхний модуль вспышки, аккуратно потянув его вверх и сняв с камеры.

Модуль вспышки продаётся как единый узел.

Отключите ленточный разъём в верхней правой части материнской платы.

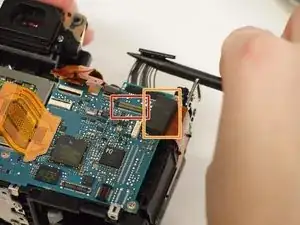

Отогните пену над разъёмом в крайнем правом углу материнской платы.

Поднимите защёлку на разъёме и снимите кабель.

Снимите два винта на правой стороне материнской платы, а также винт в центре.

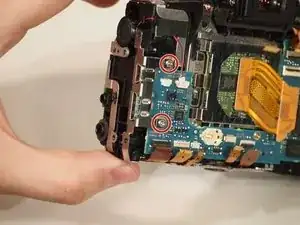

Удалите два винта, соединяющие металлический держатель разъёмов с платой.

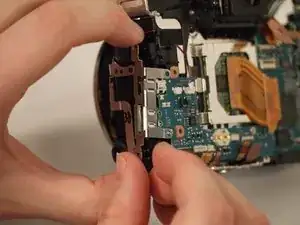

Выдвиньте металлический держатель из камеры.

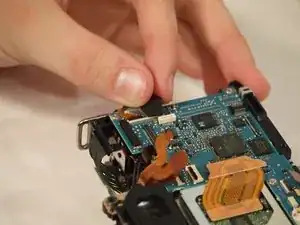

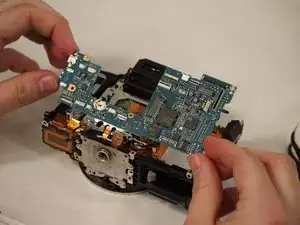

Извлеките материнскую плату из устройства.
