Замена задней крышки Polaroid I-2

Если у вас осталась плёнка, сделайте несколько снимков и извлеките картридж! Разборка откроет доступ к плёнке и повредит её.

Перед началом:

Выключите камеру и отключите питание.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В следующих шагах «слева» и «справа» указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека для плёнки.

Сложите кусок ткани или салфетку (или прилагаемый мешок) в небольшой квадрат.

Вставьте ткань в отсек для плёнки достаточно глубоко, чтобы она мешала закрытию дверцы отсека во время разборки.

Переверните камеру, убедившись, что ткань осталась зажатой в отсеке для плёнки.

С помощью крестообразной отвёртки отвяните четыре винта длиной 3,9 мм, удерживающие нижнюю крышку.

Вставьте наконечник монтажной лопатки под верхний левый угол нижней крышки, рядом с слайдерной кнопкой.

Наклоните лопатку вверх и продвиньте её, расположив между нижней и передней крышками.

Сдвиньте монтажную лопатку к задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лопатку внизу слева, чтобы защёлки не зафиксировались снова.

Вставьте наконечник второй монтажной лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и продвиньте её, расположив между нижней и передней крышками.

Сдвиньте монтажную лопатку к задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите монтажной лопаткой по периметру задней крышки, чтобы освободить оставшиеся защёлки.

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, убедившись, что освобождаете рычаг дверцы отсека для плёнки из его углубления.

Снимите заднюю крышку.

При обратной сборке вставьте рычаг дверцы отсека для плёнки в его углубление прежде, чем выровнять нижнюю крышку и нажать её на место для фиксации защёлок.

Теперь вы можете вынуть блокиратор из отсека для плёнки.

С помощью крестообразной отвёртки отвинтите два винта длиной 3,9 мм, удерживающие заднюю крышку.

Вдоль нижнего края задней крышки находятся две направляющие втулки.

Вставьте лопатку между рамой и отверстием направляющей на задней крышке.

Поверните лопатку, чтобы приподнять заднюю крышку с направляющей втулки.

Повторите для второй направляющей втулки.

Заднюю крышку удерживают восемь больших защёлок. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень крепкие и требуют значительной силы для освобождения.

Процедура освобождения защёлок хитрая и потребует времени и терпения для правильного выполнения.

Освобождение защёлок требует вставить инструмент между закрытым «тонким» краем передней крышки и самими защёлками.

Уголом поднимите монтажную лопатку и вставьте её в щель там, где нижний правый угол задней крышки встречается с треугольным кончиком правого края передней крышки.

Подожмите лопатку вверх, чтобы она оказалась над выступающим краем задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Продолжая поджимать вверх, медленно поверните лопатку в сторону левого края камеры, пока она не окажется под передней крышкой.

Лопатка может легко выскочить, поэтому может потребоваться несколько попыток.

Надавливая лопаткой вниз, сдвиньте её полностью по правому краю, чтобы освободить защёлки.

Держите лопатку как можно более вертикально при сдвиге, чтобы не задеть защёлки.

Пластик на кромке задней крышки может деформироваться. Это нормально.

Оставьте лопатку в верхнем углу перед продолжением, чтобы защёлки не зафиксировались снова.

Под углом вставьте вторую монтажную лопатку вверх в зазор, где нижний левый угол задней крышки встречается с треугольным наконечником левого края передней крышки.

Поднимите лопатку, чтобы вывести её над выступающей кромкой задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Надавливая вверх, медленно поворачивайте лопатку в сторону правого края камеры, пока она не окажется под передней крышкой.

Лопатка может легко выскользнуть, поэтому может потребоваться несколько попыток.

Надавливая лопаткой вниз, сдвиньте её полностью по левому краю, чтобы освободить оставшиеся защёлки.

Держите лопатку как можно более вертикально при сдвиге, чтобы не задеть защёлки.

Пластик на кромке задней крышки может деформироваться. Это нормально.

Не пытайтесь снимать заднюю крышку пока — она всё ещё подключена кабелем.

На этом этапе задняя крышка должна ощущаться свободной. Если что‑то ещё остаётся соединённым, повторите последние четыре шага, пока все защёлки не освободятся.

Снимите заднюю крышку с корпуса и поверните её через правый край, чтобы открыть флекс-кабель.

При сборке убедитесь, что флекс-кабель не зажат между крышками перед повторным защёлкиванием.

С помощью пинцета снимите ленту, закрывающую ZIF‑разъём межсоединительного кабеля на плате управления.

Отложите ленту в сторону. Её нужно будет использовать повторно при сборке.

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъёма на плате управления ZIF connector.

Используйте пинцет, чтобы вытянуть межсоединительный кабель из его гнезда на плате управления.

Снимите заднюю крышку.

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъёма кабеля дисплея в верхней части платы управления.

Используйте пинцет, чтобы вытянуть кабель дисплея из его гнезда на плате управления.

Отверткой Phillips отвинтите три винта длиной 5,9 мм, крепящие плату управления.

Поднимите плату управления с направляющих штырей и снимите её, пропуская кабель дисплея через предназначенный для него паз.

При сборке убедитесь, что плата управления вставлена на штыри и кабель дисплея пропущен через паз перед закреплением к задней крышке.

Поднимите дисплейный модуль из его углубления в задней крышке и извлеките его.

Снимите кнопку вспышки с двух её направляющих штырей и извлеките её.

При сборке проверьте переднюю часть кнопки, чтобы убедиться в правильной ориентации перед установкой на штыри. Она подходит только в одном положении.

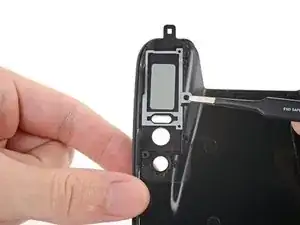

С помощью пинцета захватите ушко крепления винтов вдоль правого края металлической рамки дисплея.

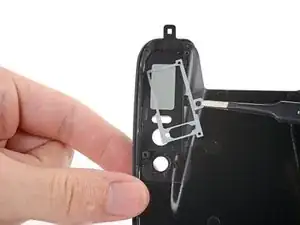

Оттяните его от задней крышки, чтобы отделить рамку дисплея от двух направляющих штырей.

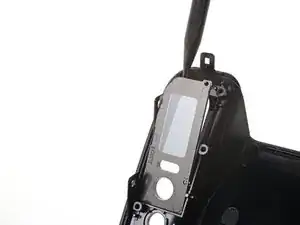

Вставьте наконечник лопатки между верхним левым углом крышки дисплея и задней крышкой.

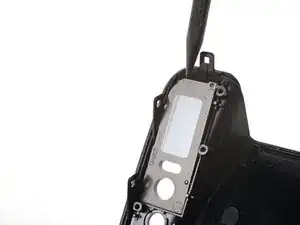

Подденьте вверх, чтобы отделить крышку дисплея от двух направляющих штырей.

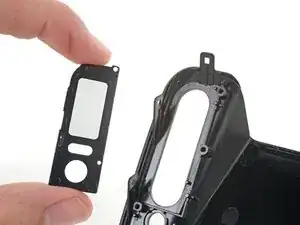

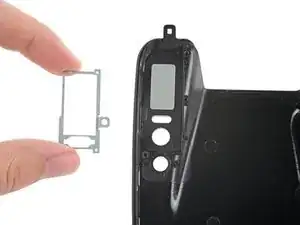

Снимите крышку дисплея.

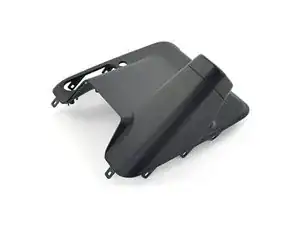

Теперь у вас осталась только задняя крышка.
