Замена боковой панели Canon Vixia HF R70
Боковая панель — это матовая часть видеокамеры, защищающая внутренние компоненты. Это первая часть камеры, которую необходимо снять перед заменой внутренних деталей. Воспользуйтесь этим руководством, чтобы снять боковую панель с Вашей Canon Vixia HF R70.
Шаг 1
Выключите устройство и отсоедините его от сети.
Поверните камеру так, чтобы аккумулятор был обращён к Вам.
Шаг 2

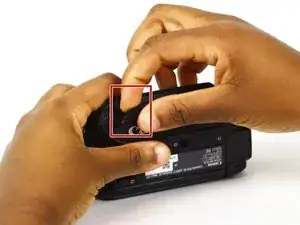

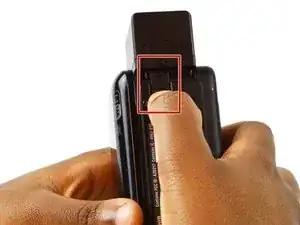

Найдите защёлку на нижнем крае камеры.
Удерживая аккумулятор, аккуратно нажмите на защёлку в сторону объектива.
Шаг 3

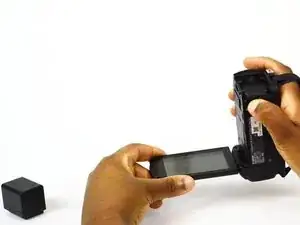

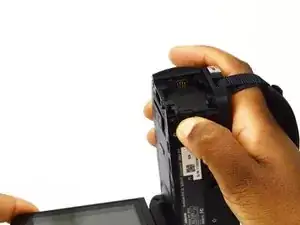

Удерживая защёлку, извлеките аккумулятор, потянув его из устройства.
Шаг 4

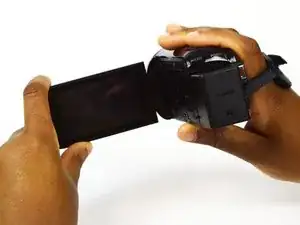

Поверните видеокамеру так, чтобы ремешок для руки был обращён к Вам.
Найдите свободный конец ремешка.
Шаг 5

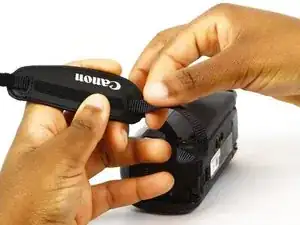

Аккуратно потяните за свободный конец, чтобы разъединить липучку.
Шаг 6

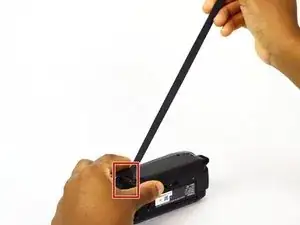

Найдите «паз» в правом нижнем углу видеокамеры, через который продет ремешок.

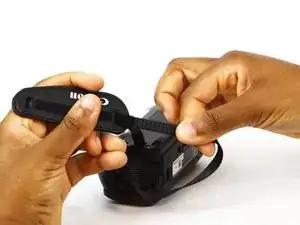

Протяните ремешок через петлю.

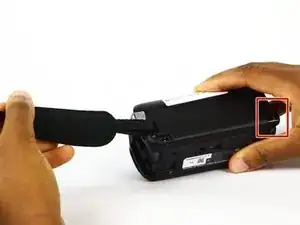

Шаг 7
Протяните ремешок через кожаную накладку.
Шаг 8

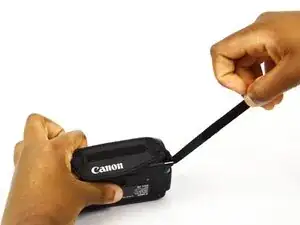

Протяните ремешок через паз с левой стороны видеокамеры.
Шаг 9

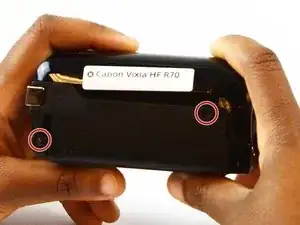

Поверните видеокамеру так, чтобы боковая панель была обращена к Вам.
Найдите два винта длиной 6 мм с крестообразным шлицем #00 на боковой панели.

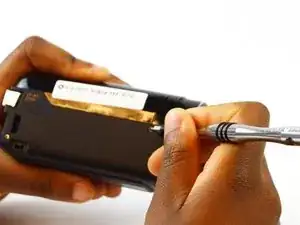

Открутите винты с помощью отвёртки с жалом Phillips #00.
Шаг 10

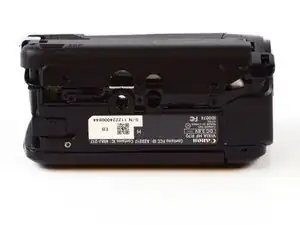

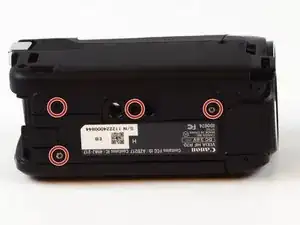

Поверните видеокамеру так, чтобы её нижняя часть была обращена к Вам.

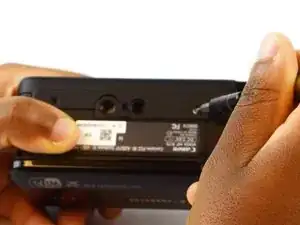

С помощью отвёртки найдите и удалите четыре винта длиной 6 мм с крестообразным шлицем #00, соединяющие боковую панель с нижней частью видеокамеры.
Шаг 11

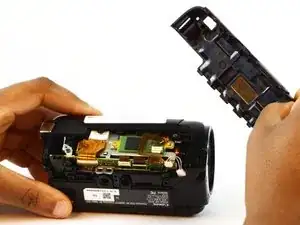

Аккуратно снимите боковую панель, потянув её вверх с нижнего края.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
