Замена защитного покрытия экрана Coolpix S01

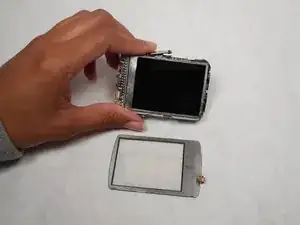

Разбитый экран, треснувший экран, отсутствующий экран? Ничего страшного! Если у вас цифровой фотоаппарат Nikon Coolpix и возникла проблема с защитным покрытием экрана, это руководство обязательно поможет.
Шаг 1
Сначала убедитесь, что камера выключена.

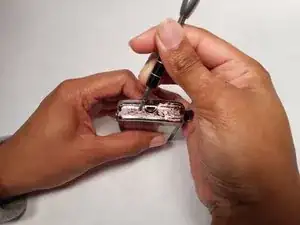

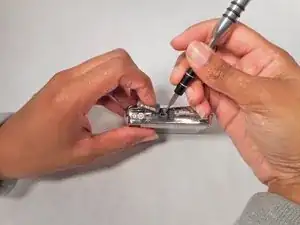

Используйте шестигранник и PH000, чтобы выкрутить винт 2 мм с левой стороны камеры.
Шаг 2

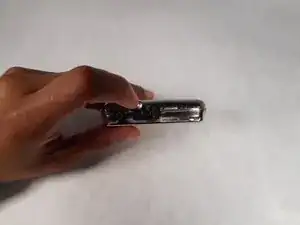

Далее выкрутите винт 2 мм с правой стороны камеры.
Выкрутите винт 3 мм на нижней части камеры.

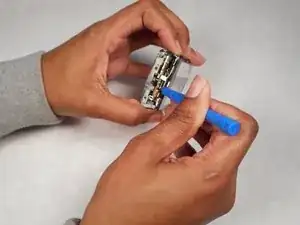

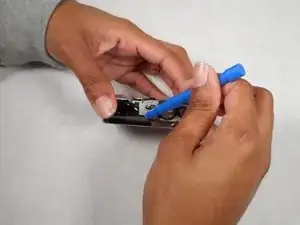

После удаления винтов 2 мм и 3 мм аккуратно подденьте боковые панели самым маленьким пластиковым инструментом для вскрытия. Это откроет внутреннюю часть камеры.

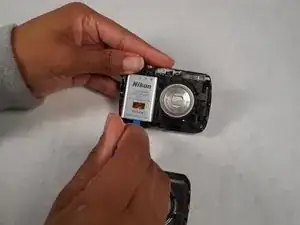

Перед продолжением ремонта обязательно выньте аккумулятор.
Шаг 3
При вывернутом наружу экране найдите оранжевый гибкий кабель, идущий от материнской платы.

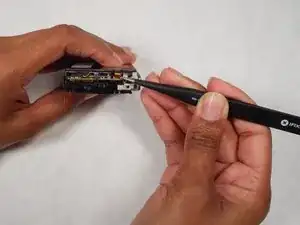

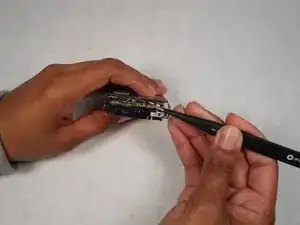

С помощью прямых пинцетов аккуратно извлеките оранжевый гибкий кабель из разъёма на материнской плате.
Шаг 4

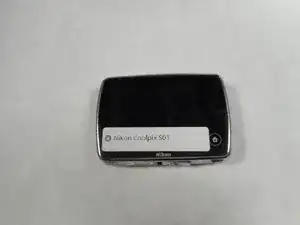

Поставьте объектив вниз, а нижнюю часть камеры — от себя, затем приподнимите правый край ЖК-экрана.

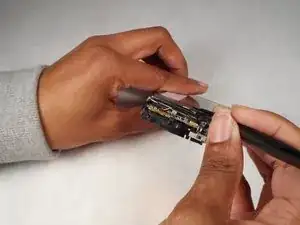

Используйте пластиковый инструмент, чтобы аккуратно приподнять экран из верхнего левого угла, пока не нарушится уплотнение.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
