Замена платы Nikon Coolpix S210

Поместите большой палец на панель крышки батарейного отсека в нижней части устройства.

Сдвиньте панель вправо, отводя её от камеры.

Сдвиньте оранжевый фиксатор наружу в направлении угла камеры.

Батарея должна выскочить.

Извлеките батарею и снова установите крышку.

После снятия батареи открутите четыре винта длиной 3,10 мм на стороне, противоположной кнопкам.

Открутите три винта длиной 4,05 мм в нижней части камеры под объективом.

Открутите два винта длиной 4,05 мм на стороне рядом с кнопками.

Осторожно подденьте плоским концом лопатки между задней крышкой и креплением ремешка для запястья.

Крепление ремешка — это тонкая металлическая деталь на стороне камеры. Ремешок может быть прикреплён, но его не нужно снимать для продолжения работы.

Аккуратно отожмите заднюю крышку от корпуса камеры, затем осторожно снимите её.

После снятия задней крышки ЖК-экран должен лежать свободно на камере, прикреплённый только широкой и узкой шлейфовыми лентами.

Шлейфы закреплены небольшими пластиковыми защёлками.

Чтобы отсоединить широкую ленту, аккуратно подденьте лопаткой под чёрную пластиковую защёлку в месте соединения ленты и поднимите вверх. Лента должна легко выйти.

Повторите ту же процедуру с меньшей лентой, на этот раз найдите светло-голубую защёлку.

Осторожно снимите ЖК-экран.

После снятия ЖК-экрана открутите четыре винта длиной 3,8 мм, удерживающие металлическую пластину.

Открутите винт длиной 2,5 мм рядом с креплением ремешка для запястья.

Разместите камеру лицевой стороной объектива вниз, а кнопкой спуска затвора — к себе.

Поднимите металлическую пластину от камеры, не снимая её полностью. К краю пластины прикреплён шлейф.

Шлейф удерживается чёрной защёлкой.

Осторожно подденьте лопаткой под чёрную защёлку и аккуратно поднимите вверх. Шлейф легко выйдет.

После отпуска шлейфа металлическая пластина полностью отсоединится.

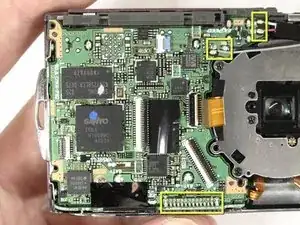

Выпаяйте отмеченные области. Для инструкций по выпаиванию перейдите -here-

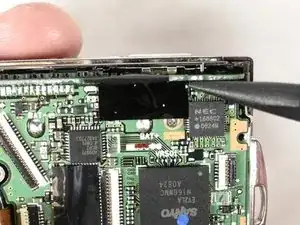

Поместите лопатку под небольшой чёрный скотч, как показано. Аккуратно поднимите лопатку, чтобы снять скотч.

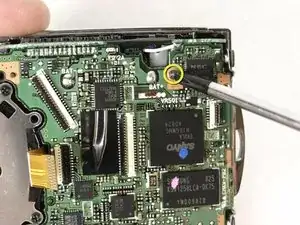

Снимите винт длиной 3,8 мм с платы.

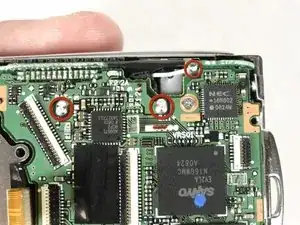

Выпаяйте отмеченные области.
