Замена платы Nikon Coolpix P90

Используйте палец, чтобы сдвинуть защёлку крышки отсека к центру корпуса камеры, как показано на изображении 1.

Откройте крышку и извлеките батарею пальцами, как показано на изображениях 2–3.

Для всех следующих шагов используйте крестовую отвертку Phillips #000.

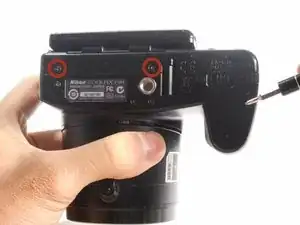

Удалите оба винта 4,5 мм, фиксирующие нижнюю часть.

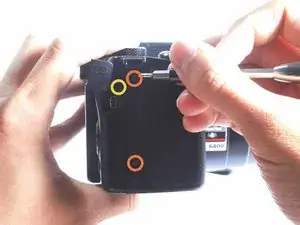

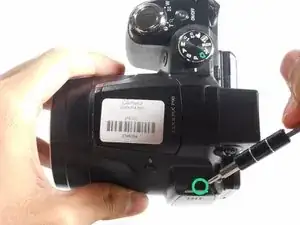

Удалите оба винта 4,5 мм, фиксирующие боковую часть.

Удалите винт 4,5 мм под заглушкой A/V.

Удалите винт 4,0 мм на петле ремешка с левой стороны.

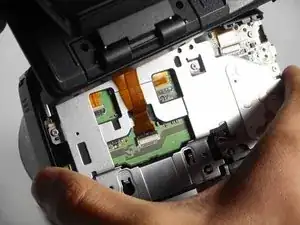

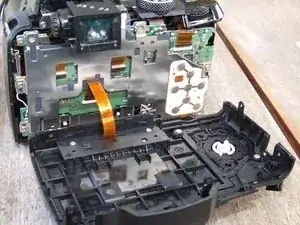

Осторожно приподнимите заднюю крышку камеры.

НЕ полностью снимайте заднюю крышку с камеры. Существует лента передачи данных, соединяющая ЖК-экран с платой.

Нажмите пальцем на верхнюю часть защёлки и потяните её вниз и на себя, чтобы открыть предохранительную защёлку и освободить ленту.

Будьте осторожны при откидывании предохранительной защёлки — она хрупкая и может легко сломаться.

Выдвиньте ленту из её разъёма.

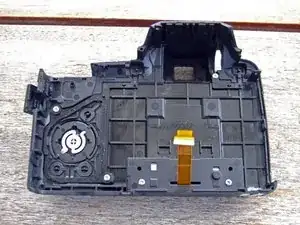

Теперь можно полностью снять заднюю крышку с камеры.

Для всех следующих шагов используйте крестовую отвертку Phillips #000.

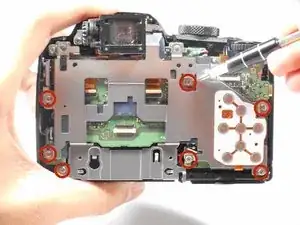

Удалите семь винтов 4,0 мм, которые соединяют металлическую пластину с платой.

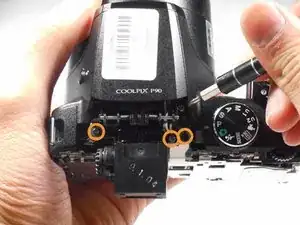

Удалите три винта 4,0 мм, которые крепят металлические петли к корпусу камеры.

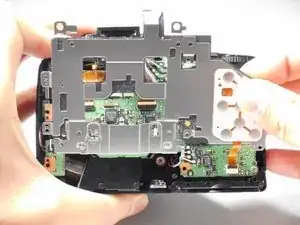

Осторожно приподнимите металлическую заднюю панель от платы.

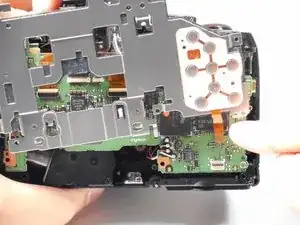

НЕ полностью снимайте металлическую панель пока. Существует лента передачи данных, соединяющая металлическую панель с платой.

Нажмите пальцем на верхнюю часть защёлки и потяните её вниз и на себя, чтобы открыть предохранительную защёлку и освободить ленту.

Будьте осторожны при откидывании предохранительной защёлки — она хрупкая и может легко сломаться.

Выдвиньте ленту из её разъёма.

Теперь можно полностью снять металлическую заднюю панель с камеры.

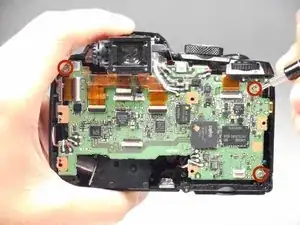

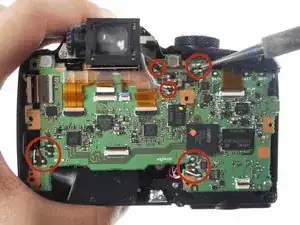

Используя крестовую отвертку Phillips #000, удалите три винта 3,0 мм с платы.

Нажмите пальцем на верхние части защёлок и потяните их вниз и на себя, чтобы открыть предохранительные защёлки и отсоединить пять лент передачи данных.

Будьте осторожны при откидывании предохранительных защёлок — они хрупкие и могут легко сломаться.

Выдвиньте пять лент из их разъёмов.

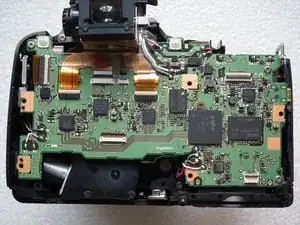

Отпаьте провода, чтобы полностью отключить плату от камеры.

Будьте осторожны! Паяльник горячий. Не обожгитесь и не повреждайте устройство. Не применяйте паяльник к устройству слишком долго, чтобы не повредить компоненты.

Для подробного руководства по выпаиванию посетите Руководство iFixit по пайке и выпаиванию.
