Инструкция по замене объектива камеры Samsung S760
Это руководство проведёт Вас по шагам по снятию деталей устройства, чтобы добраться до объектива и заменить его
Шаг 1
Установите большой палец на крышку батарейного отсека и нажмите наружу, от камеры, в направлении стрелки. Если выполнено правильно, при полном отщёлкивании защёлка откроется.
Шаг 2
Наклоните камеру, чтобы аккуратно выскользнули батареи из отсека.
Шаг 3
Все винты в этой камере откручиваются крестовой отвёрткой Phillips #000. Также все указанные размеры относятся к длинам винтов.

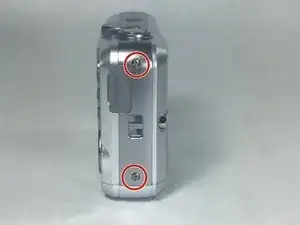

Найдите и удалите шесть винтов длиной 4 мм по бокам камеры.
Шаг 4

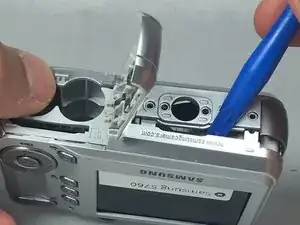

Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю крышку, при необходимости ведя вдоль кромки корпуса.
Шаг 5
После снятия задней крышки используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять переднюю панель.
Шаг 6

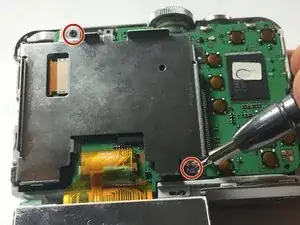

Отведите экран вниз, чтобы освободить доступ и снять два винта длиной 3 мм, находящиеся под ним.
Шаг 7

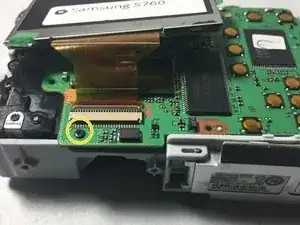

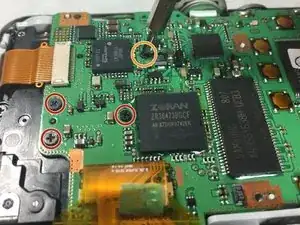

Удалите винт длиной 6 мм, отмеченный на изображении.
Удалите три винта длиной 3 мм.
Затем переверните экран на другую сторону и снимите второй винт длиной 6 мм.
Шаг 8

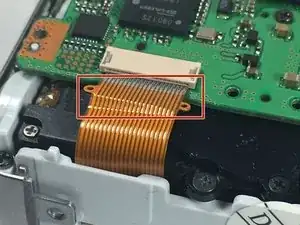

Осторожно извлеките шлейф, потянув за маленькие круглые язычки, выступающие по обеим сторонам.
Шаг 9

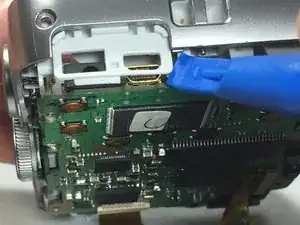

Медленно подденьте плату с помощью пластикового инструмента для вскрытия, начиная у разъёма micro USB.
Затем аккуратно подденьте золотистый участок возле кольца объектива, пока он полностью не отделится.
Шаг 10

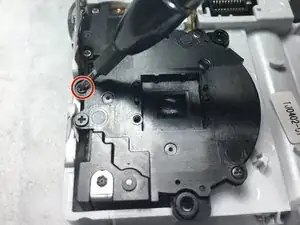

Наконец, удалите последний винт длиной 3 мм, отмеченный на изображении.

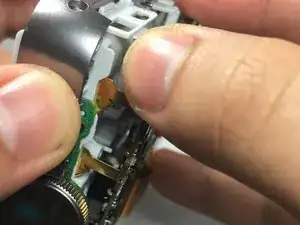

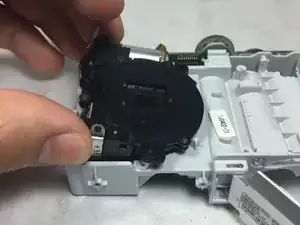

Поднимите объектив камеры из отсека объектива.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
