Замена основной платы (Main Board PCB) Panasonic Lumix DMC-FH27

Пошаговое руководство по замене повреждённой основной платы. Примечание: если у вас проблемы с питанием, также проверьте возможную неисправность верхней панели питания.

Шаг 1

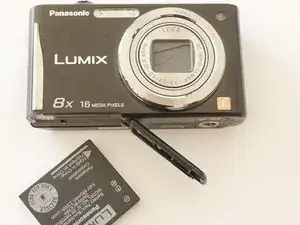

Извлеките аккумулятор и карту памяти из устройства.

Шаг 2

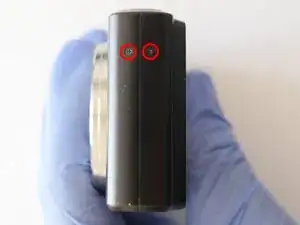

Удалите 2 винта (0.3 мм) с левой стороны корпуса камеры.

Шаг 3

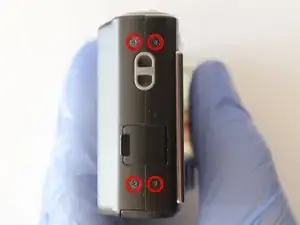

Удалите 4 винта (0.3 мм) с правой стороны корпуса камеры.

Шаг 4

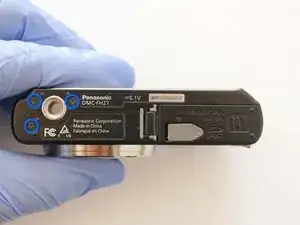

Удалите 3 винта (0.4 мм) с основания камеры.

Шаг 5

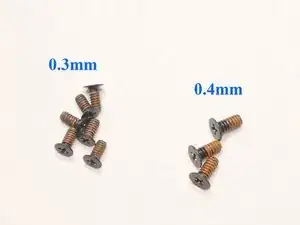

Расположите винты соответственно, соблюдая порядок и размеры.

Шаг 6

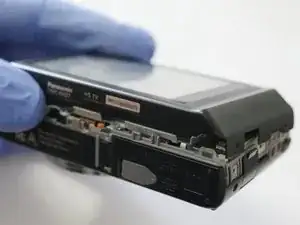

Не снимая заднюю крышку полностью, так как она соединена кабелем с основной платой и платой цепи.

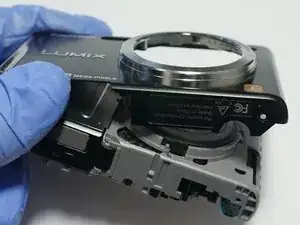

Подденьте крышку немного вверх, аккуратно НЕ снимайте её полностью. Поднимайте только слегка, как показано на фотографии.

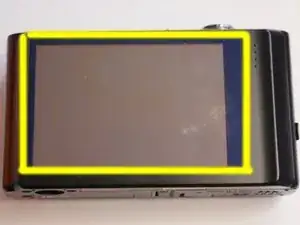

ЖК-дисплей приклеен к задней крышке тонким слоем клея под жёлтой выделенной областью. На следующем шаге вы приложите лёгкое давление к ЖК-дисплею, чтобы отделить его от крышки.

Шаг 7

Не прикладывайте сильного давления и не давите неравномерно. Если вы прикладываете слишком большое усилие, смочите ватную палочку изопропиловым спиртом 91% вдоль краёв, чтобы ослабить клей.

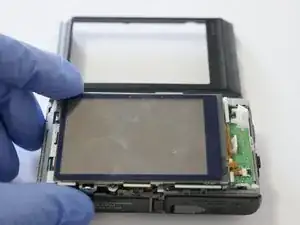

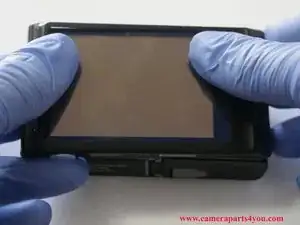

Используя большие пальцы, аккуратно приложите давление, чтобы освободить ЖК-дисплей. Оба пальца должны давить равномерно, продвигаясь вниз к нижней части.

Когда ЖК-дисплей освободится от крышки, снимите заднюю крышку.

Шаг 8

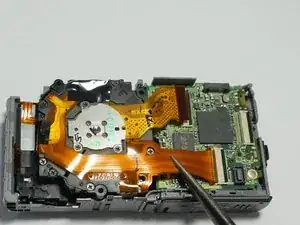

Переведите чёрный зажим в открытое (вверх) положение с помощью лопатки или другого инструмента.

Вытащите гибкий кабель из зажима с помощью плоских щипцов или другим способом.

Шаг 9

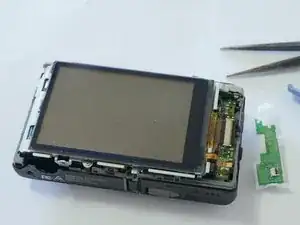

Используйте лопатку или другой инструмент, чтобы освободить пластиковый фиксатор. Затем подденьте весь узел вверх, отсоединяя его от разъёма. Старайтесь держать деталь как можно более ровно при подъёме.

Снимите деталь.

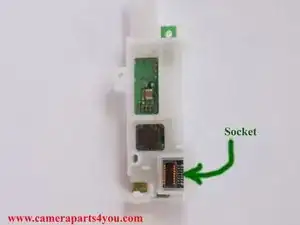

На последней фотографии видно (с обратной стороны детали) гнездо. Это помогает понять, как разъём защёлкивается на основной плате.

Шаг 10

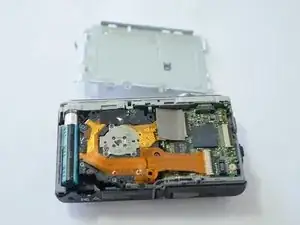

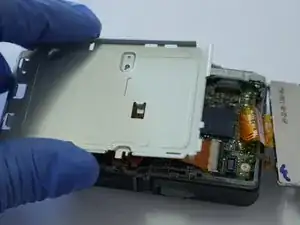

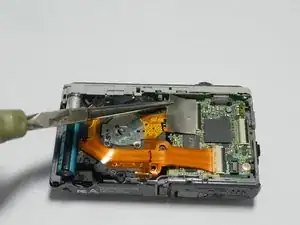

Удалите 3 серебристых винта (0.8 мм) с задней металлической пластины.

Поднимите и снимите металлическую пластину.

Шаг 11

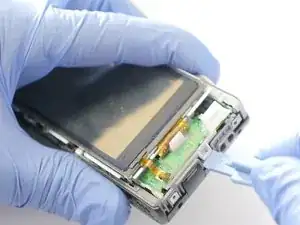

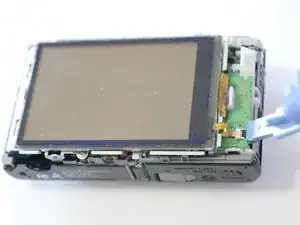

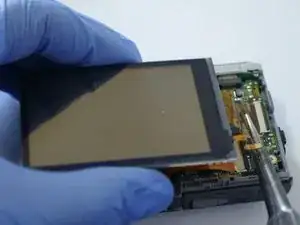

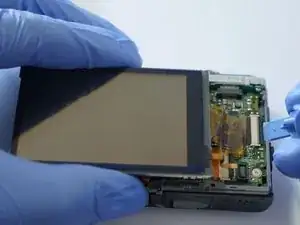

С помощью лопатки или другого инструмента поднимите защёлку кабеля ЖК-дисплея.

Используйте плоскогубцы с узкими губками или другой инструмент, чтобы вынуть кабель из защёлки.

Примечание: защищающая металлическая пластина удалена, поэтому НЕ кладите ЖК-дисплей на заднюю часть камеры. НЕ прикасайтесь к элементам задней части камеры или платам голыми руками. Статическое электричество может вывести камеру из строя.

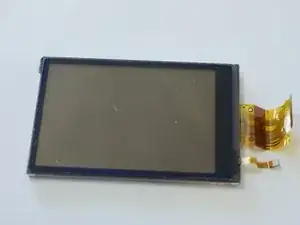

Снимите деталь ЖК-дисплея VYK4P64

При покупке детали убедитесь, что в комплекте включены все три компонента (подсветка, сенсор и ЖК-дисплей).

Шаг 12

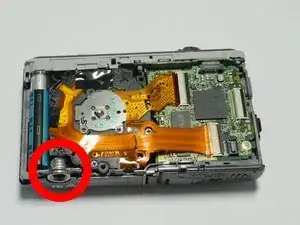

Удалите винт основания для штатива.

Снимите ленту, как показано на фото.

Шаг 13

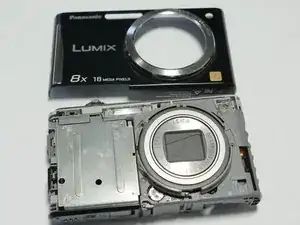

Подденьте переднюю накладку корпуса от основного блока.

Снимите переднюю накладку корпуса.

Шаг 14

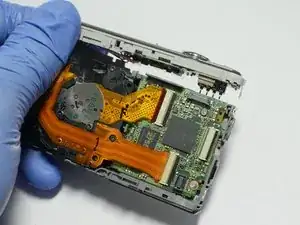

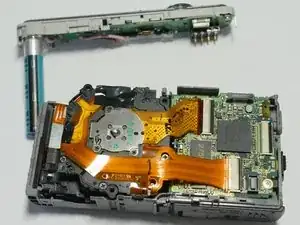

Поднимите верхний модуль панели и снимите его.

Будьте осторожны при отсоединении детали. Деталь подключена через разъём; при подъёме держите её ровно относительно корпуса.

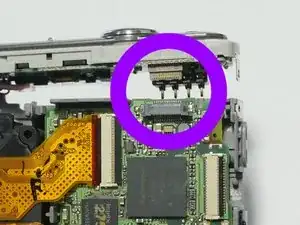

Примечание: рассмотрите круговую область на фото, чтобы увидеть, как деталь подключена через разъём. Если вы согнёте этот разъём, камера перестанет работать, поэтому вытягивайте верхнюю панель прямо.

Шаг 15

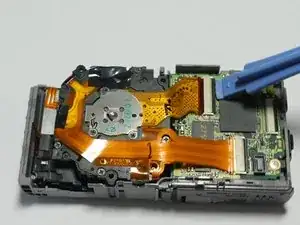

Используйте лопатку или другой инструмент и поднимите оба зажима кабелей.

Шаг 16

Используйте плоскогубцы с узкими губками или другой инструмент, чтобы вынуть кабели из защёлок.

Снимите объективный блок с корпуса камеры.

Шаг 17

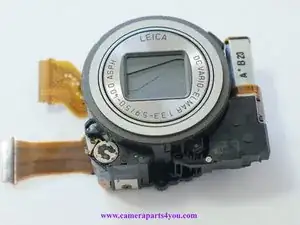

Замените старый объектив на новый.

Номер детали объектива: VXW1229

Шаг 18

Удалите винт (0.3 мм) с основной платы (Main PCB).

Заключение

Для сборки устройства выполните шаги в обратном порядке.
