Замена LCD-экрана Panasonic Lumix DMC-FX01

В этом руководстве показано, как удалить LCD-экран с печатной платы и заменить его.

Шаг 1

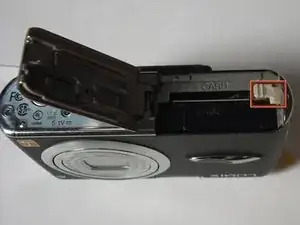

Найдите защелку для карты памяти и карты батареи на дне камеры.

Сдвиньте защелку в открытое положение.

Откройте защелку батареи и сдвиньте рычаг освобождения батареи вправо.

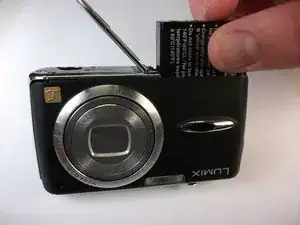

Извлеките батарею из камеры.

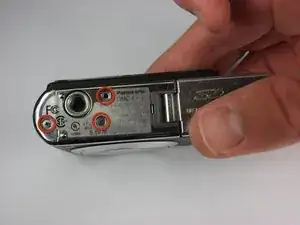

Удалите три винта диаметром 4,6 мм на дне камеры с помощью отвертки Philips #00.

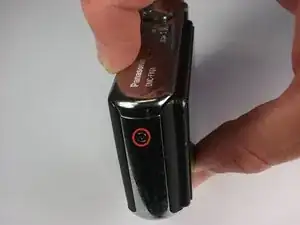

Удалите один винт диаметром 3,2 мм на левой стороне камеры с помощью отвертки Philips #00.

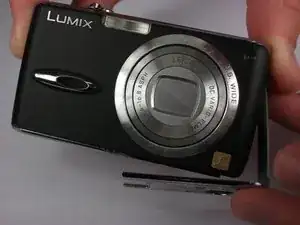

Снимите корпус с левой стороны.

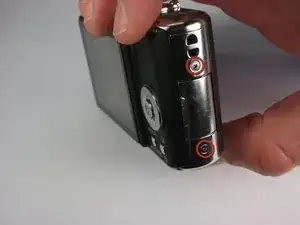

Удалите два винта диаметром 3,2 мм на правой стороне камеры с помощью отвертки Philips #00.

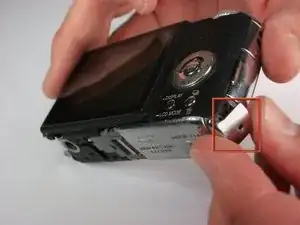

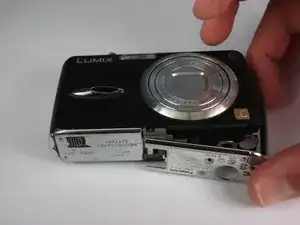

Удалите нижнюю правую панель.

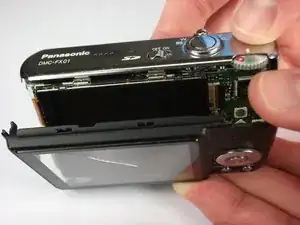

Осторожно снимите задний корпус.

Начните снизу и аккуратно подденьте вверх, чтобы освободить этот элемент.

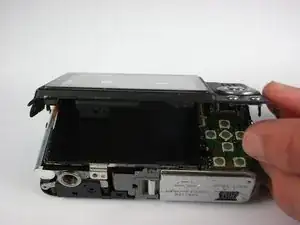

Осторожно поднимите LCD-экран.

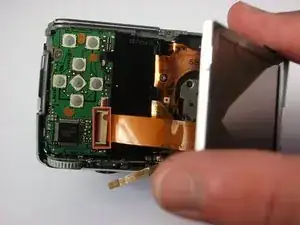

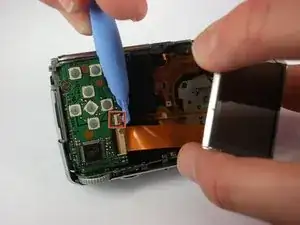

Используя пластиковый инструмент, поднимите защелку, удерживающую тонкую ленту на месте.

Она должна выпасть сама или при легком усилии.

Перевод руководства с ifixit.com
