Замена дверцы Panasonic Lumix DMC-FH27

Извлеките аккумулятор и карту памяти из устройства.

Удалите 2 винта (0.3 мм) с левой стороны камеры.

Удалите 4 винта (0.3 мм) с правой стороны камеры.

Удалите 3 винта (0.4 мм) с основания камеры.

Расположите винты в порядке для удобства сборки.

Не снимайте заднюю панель, поскольку она подключена кабелем к основной плате и плате цепи.

Подденьте корпус вверх слегка, осторожно НЕ снимая его. Поднимайте только немного, как показано на фото.

ЖК-дисплей приклеен к задней панели тонким слоем клея под жёлтой выделенной зоной. На следующем шаге вы нажмёте на ЖК-дисплей, чтобы освободить его от корпуса.

Не прилагайте сильного давления и не создавайте неравномерного давления. Если вы применяете слишком большое усилие, смочите кончик ватной палочки изопропиловым спиртом 91% и пройдитесь по краям, чтобы ослабить клей.

Используя большие пальцы, аккуратно надавите, чтобы освободить ЖК-дисплей. Оба больших пальца должны равномерно надавливать, продвигаясь вниз к основанию.

После того как ЖК-дисплей освободится от корпуса, снимите заднюю панель.

Переверните чёрный зажим в открытое (вверх) положение с помощью лопатки или другим способом.

Вытяните гибкий кабель из зажима с помощью плоских щипцов или другим способом.

Используйте лопатку или другой инструмент, чтобы освободить пластиковый фиксатор. Затем подденьте весь узел вверх, освобождая его из разъёма. Старайтесь держать деталь как можно более ровно при поддевании.

Удалите деталь

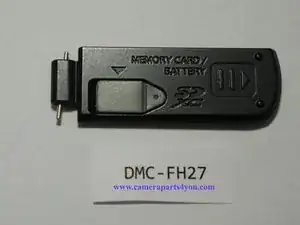

На последнем фото видно (с обратной стороны детали) разъём. Это помогает понять, как разъём защёлкивается на основной плате.

Удалите 3 серебристых винта (0.8 мм) с задней металлической пластины.

Поднимите и снимите металлическую пластину

Используйте лопатку или другой инструмент, чтобы перевернуть вверх зажим кабеля ЖК-дисплея.

Используйте тонкие щипцы или другой инструмент, чтобы вытащить кабель из зажима.

Примечание: Защитная металлическая пластина была снята, поэтому НЕ позволяйте ЖК-дисплею опираться на заднюю часть камеры. НЕ прикасайтесь голыми руками к задней части камеры или к цепям. Электростатический разряд может вывести камеру из строя.

Снимите деталь ЖК-дисплея VYK4P64

При покупке детали убедитесь, что в комплекте присутствуют все три компонента (подсветка, сенсорный экран и сам ЖК-дисплей)

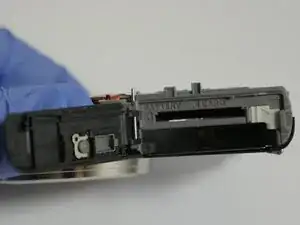

Откройте отсек батарейной дверцы

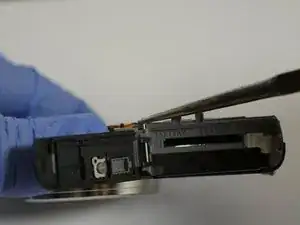

Поднимите штифт дверцы с помощью тонких щипцов

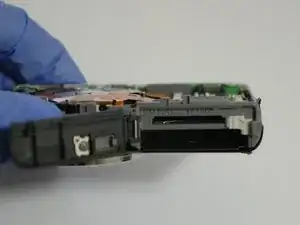

Поднимите штифт достаточно высоко, чтобы вы могли вытащить его

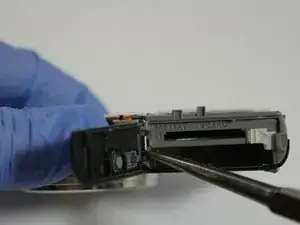

Используйте тонкие щипцы, чтобы вытащить штифт

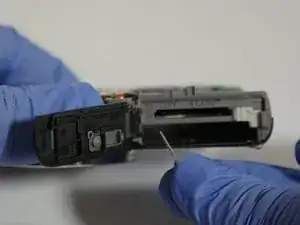

Вытяните штифт (не потеряйте его)

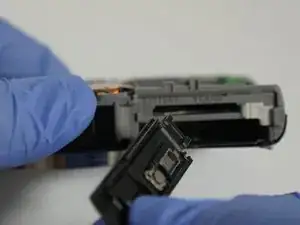

Снимите дверцу
