Замена экрана дисплея Fujifilm Finepix S1000fd

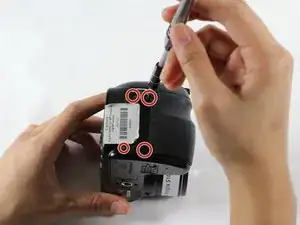

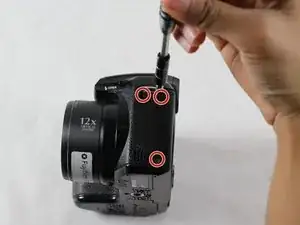

Используйте крестовую отвертку Phillips PH00, чтобы выкрутить все винты диаметром 0,5 мм сбоку.

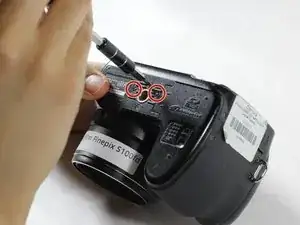

Используйте отвертку Tri-point Y0, чтобы выкрутить два винта диаметром 0,5 мм на горизонтальной оси.

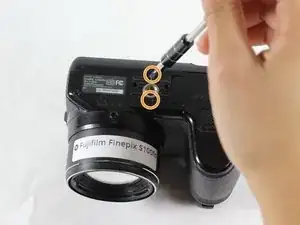

Выкрутите остальные два винта диаметром 0,5 мм снизу с помощью отвертки PH00.

После того как все винты будут выкручены, аккуратно снимите заднюю крышку.

Будьте осторожны, не тяните заднюю крышку слишком сильно, иначе Вы можете повредить ленточный кабель.

Отсоедините ленточный кабель, подняв зафиксированный в разъеме язычок.

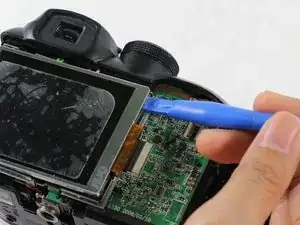

Используйте пластиковое вскрывающее устройство, чтобы поднять правую сторону экрана дисплея.

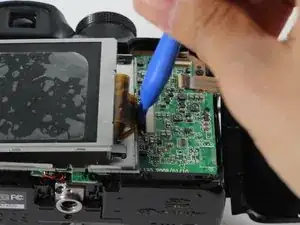

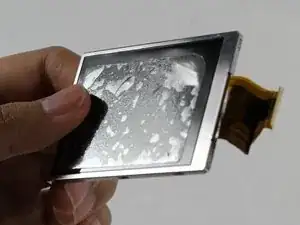

После извлечения экрана Вы увидите, что он по-прежнему подключен к ленточному кабелю. Чтобы отсоединить его, поднимите разъем ленточного кабеля вверх и сместите его влево с помощью пластикового вскрывающего устройства, чтобы высвободить кабель.

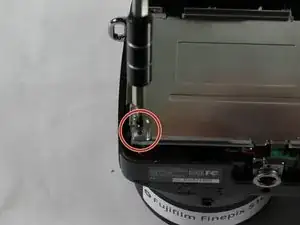

С помощью отвертки PH00 выкрутите винт диаметром 0,5 мм, расположенный в левом нижнем углу, где ранее находился экран дисплея.

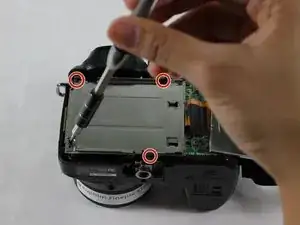

Используйте отвертку PH00, чтобы выкрутить винты диаметром 0,5 мм, расположенные в левом верхнем, правом верхнем и правом нижнем углах.

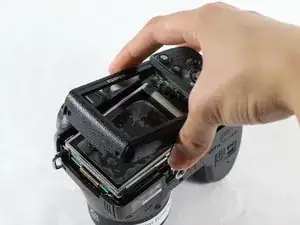

Поднимите серую деталь, в которой раньше размещался экран дисплея.
