Замена мини-башмака повышенной функциональности Canon Vixia HF S10
Мини-башмак повышенной функциональности на видеокамере Canon Vixia HF S10 позволяет подключать внешние аксессуары, такие как микрофоны или вспышки, расширяя функциональные возможности устройства. Если аксессуары не подключаются, дают прерывистый сигнал или не работают должным образом, возможно повреждение мини-башмака, и его потребуется заменить.
Перед началом ремонта проверьте наличие грязи или пыли в гнезде башмака, поскольку это может нарушить соединение. Очистить контакты можно с помощью маленькой щётки или сжатого воздуха. Если проблема сохраняется, данное руководство поможет безопасно снять и заменить мини-башмак повышенной функциональности.
Важные примечания:
- Необходимые инструменты: Точечные отвёртки, лопатки и антистатическая щётка.
- Уровень сложности: Пайка не требуется, но необходимо аккуратное обращение с внутренними компонентами.
- Предупреждения: Перед началом работы выключите видеокамеру и отключите её от всех источников питания, чтобы избежать повреждений. При разборке видеокамеры будьте осторожны, чтобы не повредить шлейфы или чувствительные компоненты.
Дополнительную информацию о подключении внешних аксессуаров с использованием мини-башмака повышенной функциональности см. в официальном руководстве к видеокамере.
Шаг 1

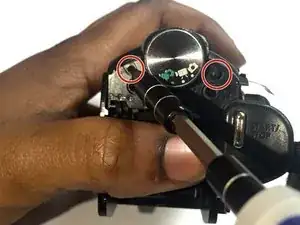

Переверните видеокамеру вверх дном и снимите три винта Phillips 3x4 мм, выделенные на схеме.
Шаг 2

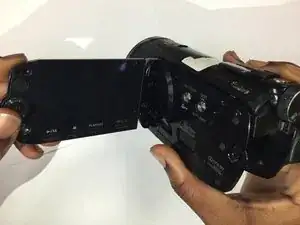

Откройте жидкокристаллический дисплей.

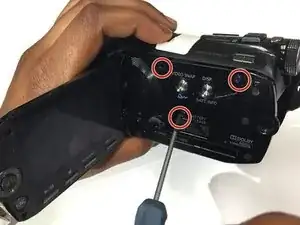

Снимите три винта Phillips 3x4 мм, крепящие чёрную пластмассовую панель корпуса.

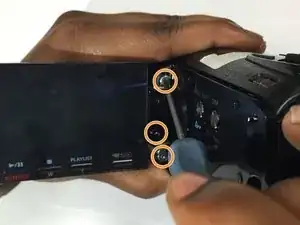

Из внутреннего угла между панелью и ЖК-дисплеем снимите два винта Phillips 2x2,5 мм и один винт Phillips 3x4 мм.
Шаг 3

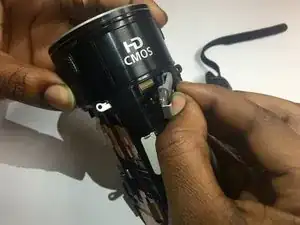

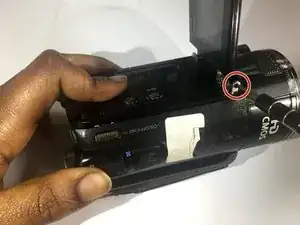

Поверните видеокамеру логотипом Canon к себе и снимите пластмассовый кожух с задней стороны объектива. Под этим кожухом находится шарнир с винтом.
Снимите винт Phillips 2x2,5 мм, фиксирующий шарнир.
Шаг 4

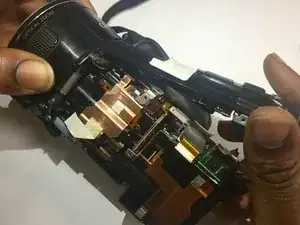

Руками снимите внутреннюю панель.

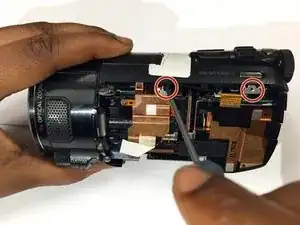

После снятия панели снимите два винта Phillips 1x2,5 мм.
Шаг 5
Переверните видеокамеру обратно в положение, как на первом шаге, и снимите оставшиеся винты с нижней платформы. Всего будет четыре винта Phillips 2x2,5 мм.
Шаг 6
Снимите ремешок с крепления.
Снимите два винта Phillips 1x2,5 мм, расположенных под ремешком на боковой панели.
Шаг 7

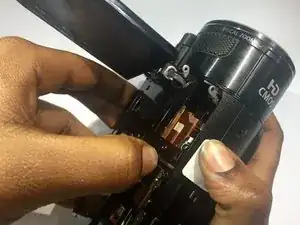

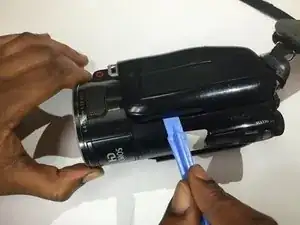

Аккуратно подденьте боковую панель от основания видеокамеры с помощью пластиковой лопатки.
Снимите два винта Phillips 2x2,5 мм, расположенные сверху.
Шаг 8

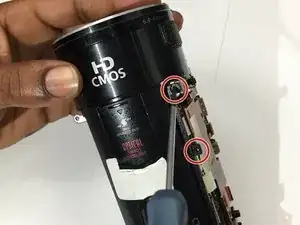

Снимите два винта Phillips 3x4 мм, расположенные под крышками, маркированными AV и DCIN. Эти крышки находятся при виде на заднюю часть камеры.
Шаг 9

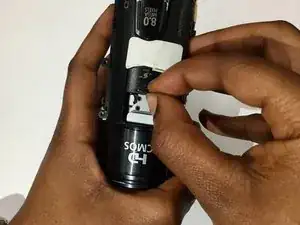

Сдвиньте в сторону крышку «Оптическая стабилизация изображения», расположенную на верхней части видеокамеры.
Снимите четыре винта Phillips 3x2,5 мм, находящихся под ней.
Руками снимите металлический кожух.
Шаг 10

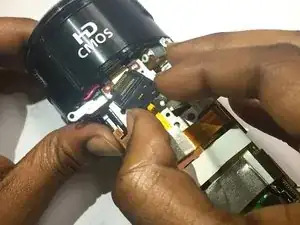

Поднимите верхнюю крышку видеокамеры руками.
Снимите мини-башмак повышенной функциональности руками
Завершение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
